LT3468

ThinSOTTM のフォトフラッシュ・コンデンサ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.63
特長
  • 高集積ICにより、ソリューション・サイズを低減
  • 小型トランスを使用:
    • 5.8mm×5.8mm×3mm
  • 高速フォトフラッシュ充電:

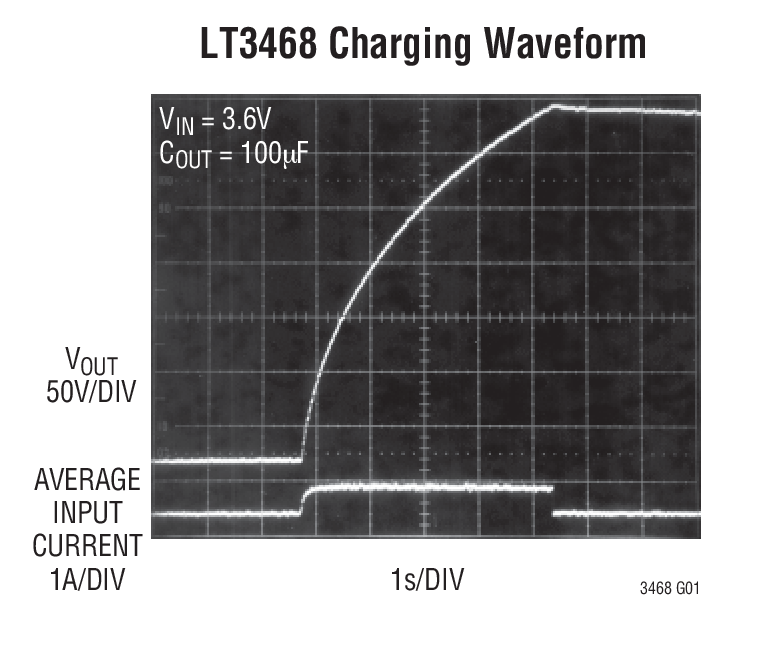

    • LT3468では4.6s(0V~320V、100μF、VIN = 3.6V)
    • LT3468-2では5.7s(0V~320V、100μF、VIN = 3.6V)
    • LT3468-1では5.5s(0V~320V、50μF、VIN = 3.6V)
  • 制御された入力電流:
    • 500mA(LT3468)
    • 375mA(LT3468-2)
    • 225mA(LT3468-1)
  • 1セル・リチウムイオン・バッテリ、あるいは2.5V~16Vのあらゆる電源での動作をサポート
  • 調整可能な出力電圧
  • 出力電圧分割器が不要
  • あらゆるサイズのフォトフラッシュ・コンデンサを充電

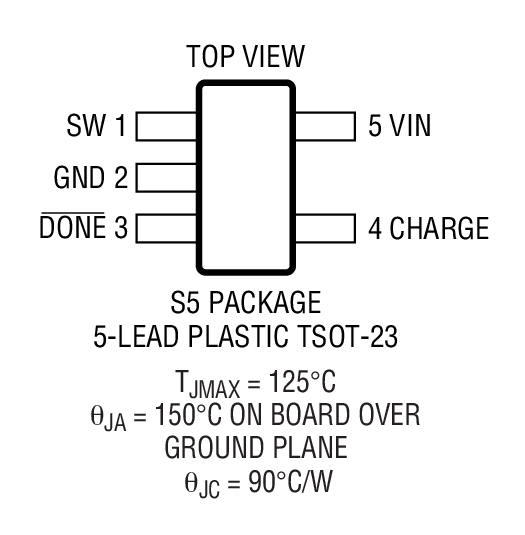

  • 高さの低い( < 1mm)SOT-23パッケージ
製品概要
show more Icon

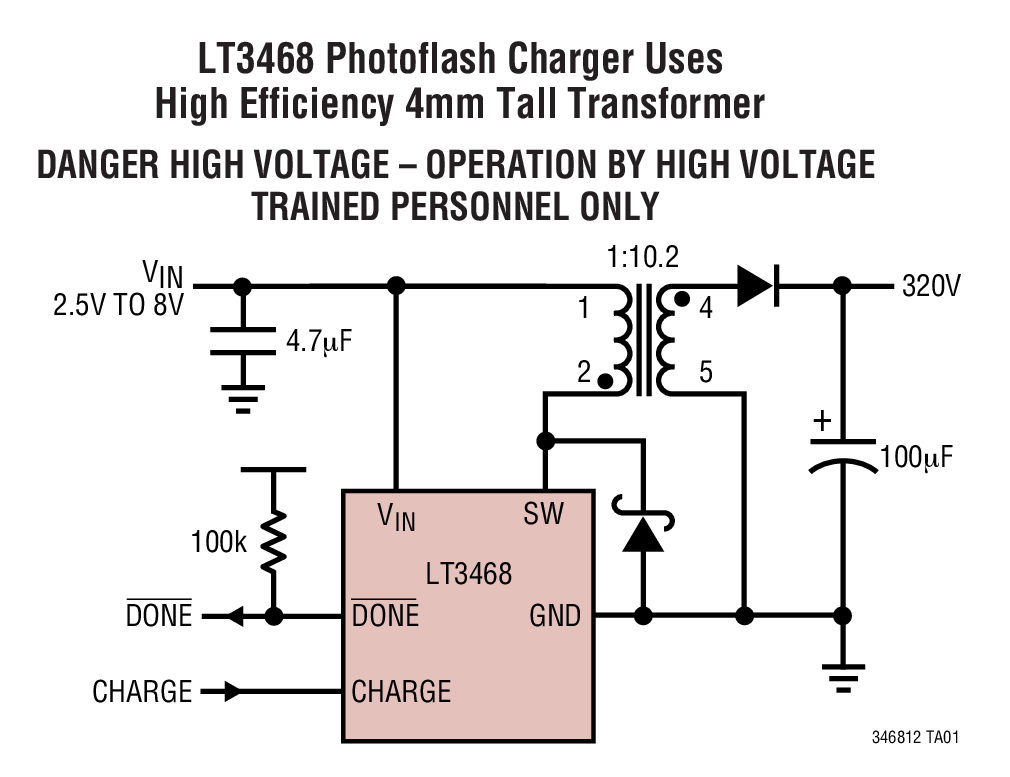

LT3468/LT3468-1/LT3468-2は、デジタル・カメラやフィルム式カメラのフォトフラッシュ・コンデンサを充電する高集積ICです。特許取得の制御技術により、極めて小型のトランスを使用可能です。各デバイスは高電圧NPNパワー・スイッチを搭載しています。出力電圧検出機能を完全搭載しているので、ディスクリートのツェナー・ダイオードや抵抗が不要です。トランスの巻き数比を変えるだけで出力電圧を調整できます。LT3468の1次電流制限は1.4A、LT3468-2は1A、 LT3468-1は0.7mAです。この異なる電流制限レベルにより、LT3468の入力電流は500mA、LT3468-2の入力電流は375mA、 LT3468-1の入力電流は225mAに十分に制御されます。電流制限レベルが異なる点を除けば、3つのデバイスは同等です。

CHARGEピンによって、ユーザはこのデバイスを完全に制御できます。CHARGEを“L”にドライブすると、このデバイスはシャットダウンします。DONEピンは、このデバイスが充電を終了したことを知らせます。LT3468シリーズは高さの低い(1mm)小型のSOT-23パッケージで供給されます。


アプリケーション

  •  デジタル・カメラまたはフィルム式カメラのフラッシュ
  •  PDA/携帯電話のフラッシュ
  •  非常用ストロボ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3468ES5#TRMPBF
  • HTML
  • HTML
LT3468ES5#TRPBF
  • HTML
  • HTML
LT3468ES5-1#TRMPBF
  • HTML
  • HTML
LT3468ES5-1#TRPBF
  • HTML
  • HTML
LT3468ES5-2#TRMPBF
  • HTML
  • HTML
LT3468ES5-2#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 6

reference details image

DC661A-B

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, 2.8V to 8VIN, 320VOUT

reference details image

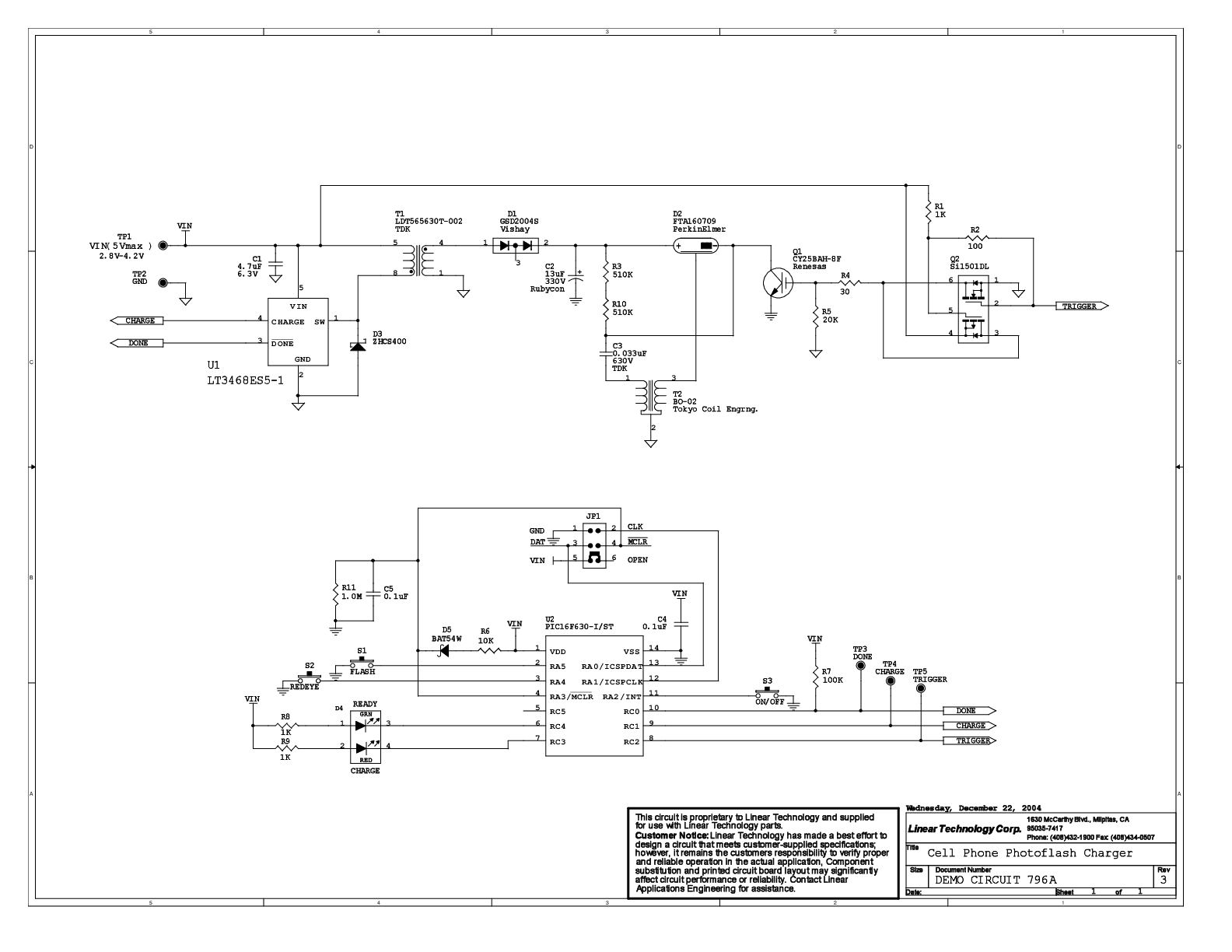

DC796A

LT3468ES5-1 | Cell Phone Photoflash Charger, VIN(5V Max), 2.8V to 4.2V

reference details image

DC711A-B

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 0.7A

zoom

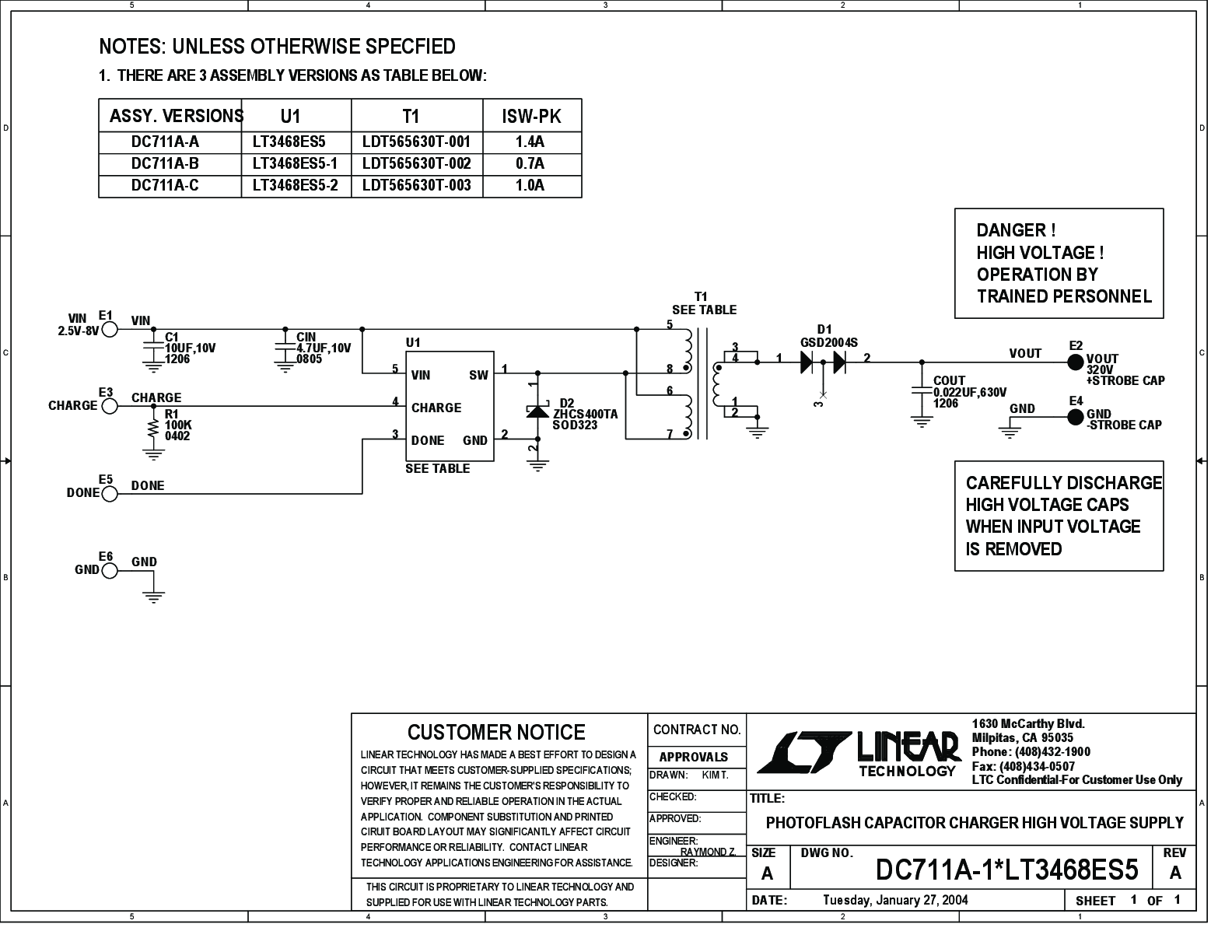

DC711A-B

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 0.7A

LT3468ES5-1 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 0.7A

製品の詳細

DC711A-B: Demo Board for the LT3468 Photoflash Capacitor Chargers in ThinSOT.

reference details image

DC711A-C

LT3468ES5-2 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.0A

zoom

DC711A-C

LT3468ES5-2 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.0A

LT3468ES5-2 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.0A

製品の詳細

DC711A-C: Demo Board for the LT3468 Photoflash Capacitor Chargers in ThinSOT.

reference details image

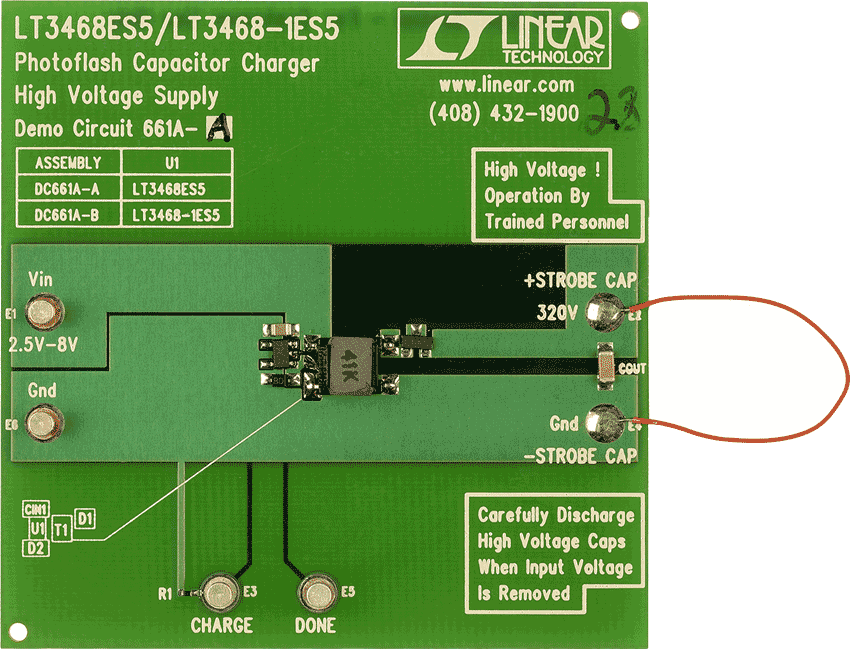

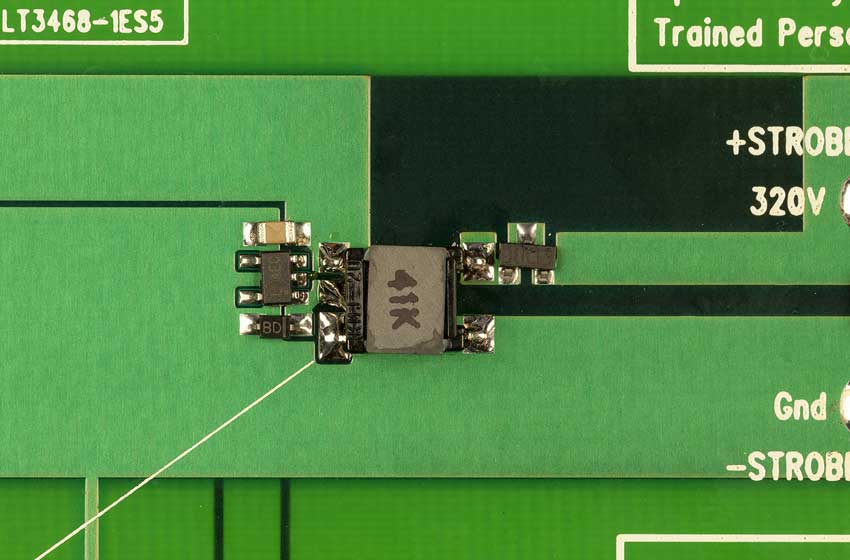

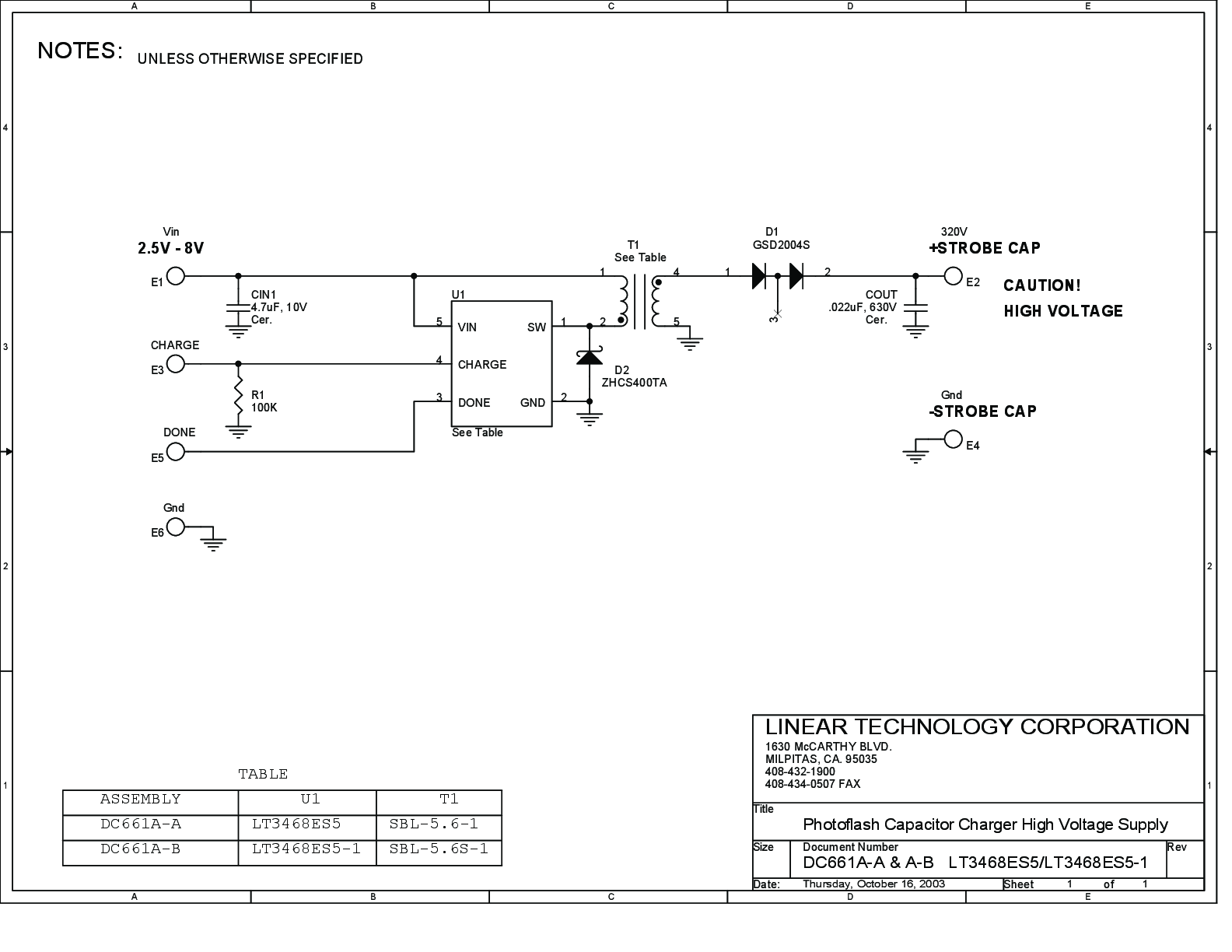

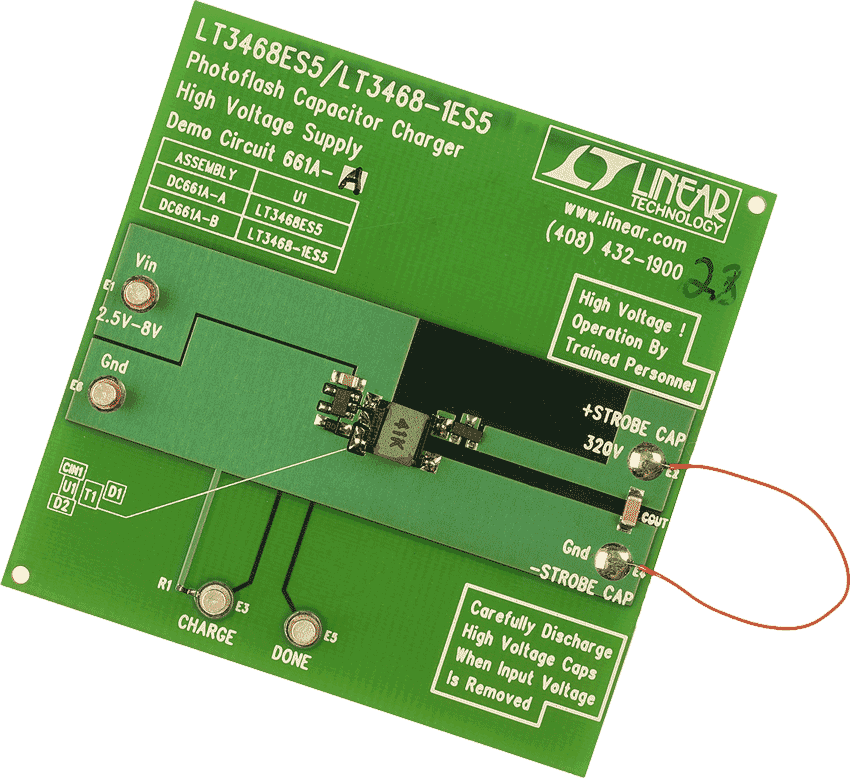

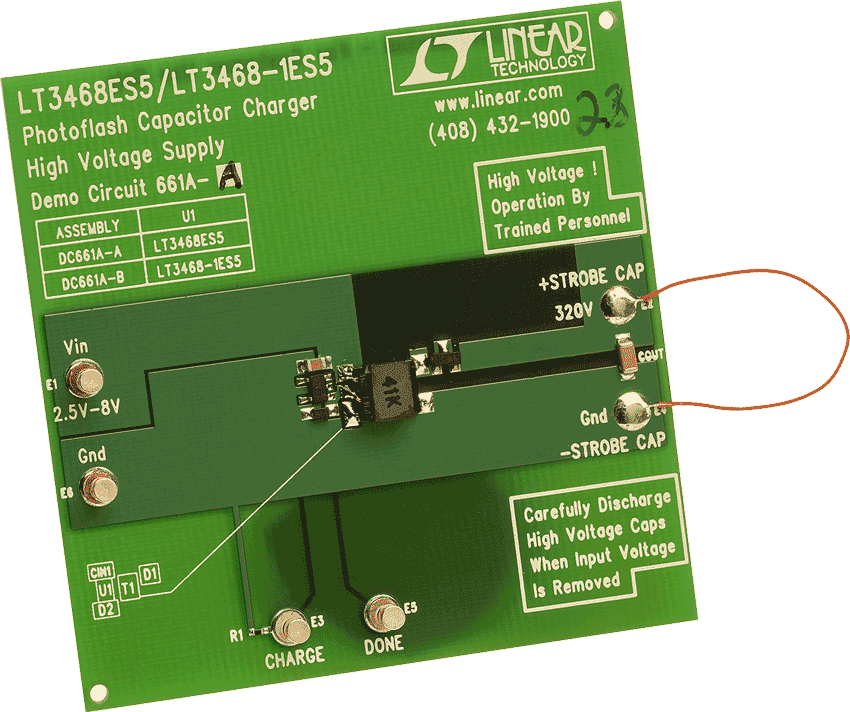

DC661A-A

LT3468ES5 | Photoflash Capacitor Charger High Voltage Supply, 2.8V to 8VIN, 320VOUT

reference details image

DC711A-A

LT3468ES5 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.4A

zoom

DC711A-A

LT3468ES5 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.4A

LT3468ES5 | Photoflash Capacitor Charger High Voltage Supply, VIN = 2.5V-8V, VOUT = 320V, ISW - PK = 1.4A

製品の詳細

DC711A-A: Demo Board for the LT3468 Photoflash Capacitor Chargers in ThinSOT.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
