LT3060: 45V入力、マイクロパワー、低ノイズの100mA 低損失リニア・レギュレータ データシート (Rev. )8/9/2011PDF638K
製品概要
機能と利点
- 入力電圧範囲：1.6V～45V
- 出力電流：100mA
- 消費電流：40μA
- ドロップアウト電圧：300mV
- 低ノイズ：30μVRMS（10Hz～100kHz）
- 調整可能な出力：VREF = 600mV
- 固定出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V、15V
- 出力の許容誤差：入力、負荷、温度の全範囲で±2%
- 1個のコンデンサでリファレンスをソフトスタートさせ、出力ノイズを低減
- シャットダウン電流：＜1μA
- バッテリ逆接続に対する保護
- 電流制限フォールドバック保護
- 熱制限による保護
- 8ピン2mm × 2mm × 0.75mm DFNおよび8ピンThinSOT™パッケージ
製品概要
LT3060シリーズは、1.6V～45Vの入力電圧範囲で動作する、マイクロパワー低損失電圧（LDO）リニア・レギュレータです。これらのデバイスは300mVの標準的ドロップアウト電圧で100mAの出力電流を供給します。1個の外付けコンデンサにより、プログラム可能な低ノイズのリファレンス性能と出力ソフトスタート機能を実現します。LT3060は消費電流がわずか40μAで、最小2.2μFの出力コンデンサを使用して高速過渡応答を実現します。シャットダウン時には消費電流は1μAを下回り、リファレンス・ソフトスタート・コンデンサはリセットされます。
LT3060レギュレータは低ESRのセラミック出力コンデンサを使用して、安定性と過渡応答を最適化します。他のレギュレータのようにESRを追加する必要はありません。
内部保護回路は、バッテリ逆接続保護、逆出力保護、逆電流保護、フォールドバック特性の電流制限、サーマル・シャットダウンの各機能を備えています。LT3060シリーズには、1.2V、1.5V、1.8V、2.5V、3.3V、5V、15Vの固定出力電圧バージョンと、出力電圧を600mVのリファレンス電圧から44.5Vまで調整可能な可変出力電圧バージョンがあります。LT3060シリーズは熱特性が改善された8ピンTSOT-23パッケージと8ピン（2mm × 2mm × 0.75mm）DFNパッケージで供給されます。
アプリケーション
- バッテリ駆動システム
- 自動車用電源
- 産業用電源
- 航空電子工学機器用電源
- ポータブル機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R531 Reliability Data3/26/2018PDF23 K
-

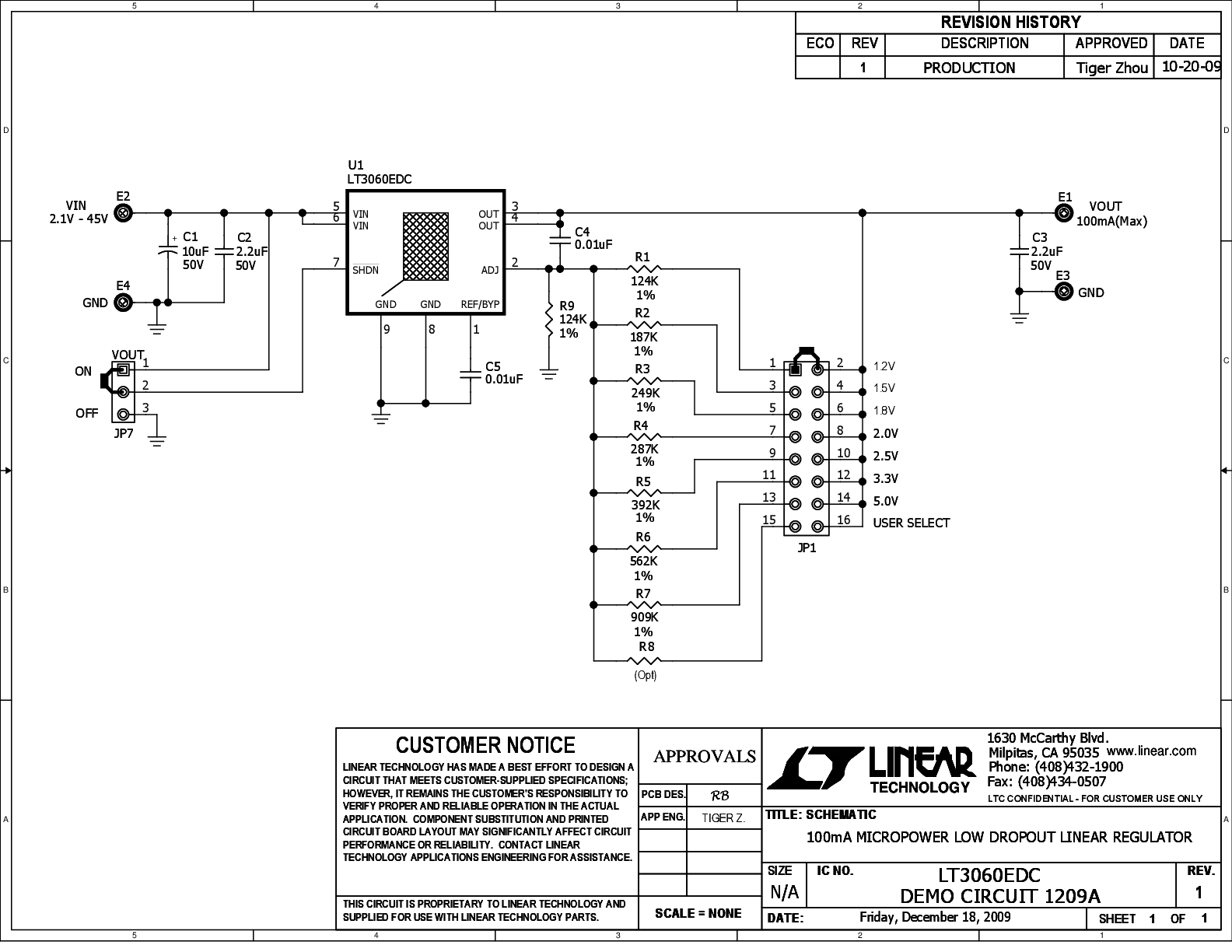

DC1209A - Demo Manual3/12/2010PDF168K
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3060
LT3060-1.2
LT3060-1.5
LT3060-1.8
LT3060-2.5
LT3060-3
LT3060-3.3
LT3060-5
