LT3050

新規設計に推奨

高精度電流制限と診断機能を備えた100mAリニア・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出力電流モニタ： IOUTの100分の1
  • フォールト・インジケータ：電流制限、最小IOUT、熱制限
  • 出力電流：100mA
  • 損失電圧：340mV
  • 入力電圧範囲：1.6V～45V
  • プログラム可能な高精度電流制限：±5%
  • プログラム可能な最小IOUTモニタ
  • 低ノイズ：30μVRMS (10Hz～100kHz)
  • 調整可能な出力電圧 (VREF = VOUT(MIN) = 0.6V)
  • 固定出力電圧：3.3V、5V
  • 出力の許容誤差：入力、負荷、温度の全範囲で±2%
  • 低ESRのセラミック出力コンデンサ (最小2.2μF)で安定
  • シャットダウン電流：<1μA
  • 逆バッテリ保護、逆出力保護、逆電流保護
  • 熱制限による保護
  • 12ピン3mm×2mm DFNおよびMSOPパッケージ

LT3050シリーズはマイクロパワーの低ノイズ、低損失電圧(LDO)リニア・レギュレータで、340mVの損失電圧で100mAの出力電流を供給します。1個の10nFのバイパス・コンデンサにより、10Hz～100kHzの帯域幅で出力ノイズを30μVRMSに低減し、リファレンスをソフトスタートします。入力電圧定格が±45Vで高精度電流制限と診断機能を備えたLT3050は、堅牢で高信頼性が求められるアプリケーションに最適です。

1本の抵抗により、広範囲の入力電圧と温度にわたり±5%精度の電流制限が設定されます。また、1本の抵抗によって最小出力電流モニタが設定されるので、オープン状態を検出するのに便利です。さらに、電流モニタ機能によって出力電流の100分の1に等しい電流をソースします。LT3050が電流制限状態にあるか、最小値を下回る出力電流で動作している(オープン状態)か、あるいはサーマル・シャットダウン状態にある場合、ロジックFAULTピンが“L”になります。

LT3050は最小2.2μFの低ESR セラミック・コンデンサで安定性と過渡応答を最適化します。このデバイスには、3.3Vおよび5Vの固定出力電圧バージョンと0.6Vリファレンスまでの出力電圧範囲を備えた可変出力電圧バージョンがあります。LT3050は熱特性が改善された12ピン3mm×2mm DFNおよびMSOP パッケージで供給されます。


アプリケーション

  • 保護機能付きアンテナ電源
  • 車載テレマティクス
  • 産業用アプリケーション（トラック、フォークリフト等）
  • 高信頼性アプリケーション
LT3050
高精度電流制限と診断機能を備えた100mAリニア・レギュレータ
5V Supply with 100mA Precision Current Limit, 10mA IMIN External Current Limit RIMAX = 1.15k Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
リニア・レギュレータ 1
LT3060
新規設計に推奨 45V入力、マイクロパワー、低ノイズの100mA 低損失リニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3050
  • LT3050-3.3
  • LT3050-5
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1515A

LT3050EDDB Demo Board | Micropower Low Noise, Low Dropout Linear Regulator, Current Limit, Diagnostics, 2V ≤ VIN ≤ 45V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/Adjustable at 100mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1515 is an adjustable 100mA linear regulator featuring the LT3050. The LT3050 is a micropower, low noise and low dropout voltage linear regulator. The device supplies 100mA of output current with a dropout voltage of 340mV. A 10nF bypass capacitor reduces output noise to 30μVRMS (10Hz to 100kHz bandwidth) and soft-starts the reference. The demo board's 2V to 45V input voltage range combined with its precision current limit and diagnostic functions make the IC an ideal choice for robust, high reliability applications such as  protected antenna power supplies. The jumper-selectable output voltage can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V or a user-defined voltage. The input and output pins can withstand up to ±50V and the output is short-circuit protected.


The internal current limit should be considered when the input-to-output differential is high. The LT3050's current limit can be programmed by a single resistor and is accurate to ±5% over a wide input voltage and temperature range. A single resistor programs the LT3050’s minimum output current monitor, useful for detecting open-circuit conditions. The current monitor function sources a current equal to 1/100th of output current. A logic FAULT pin asserts low if the LT3050 is in current limit, operating below its minimum output current (open-circuit) or is in thermal shutdown.
DC1515A
LT3050EDDB Demo Board | Micropower Low Noise, Low Dropout Linear Regulator, Current Limit, Diagnostics, 2V ≤ VIN ≤ 45V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/Adjustable at 100mA

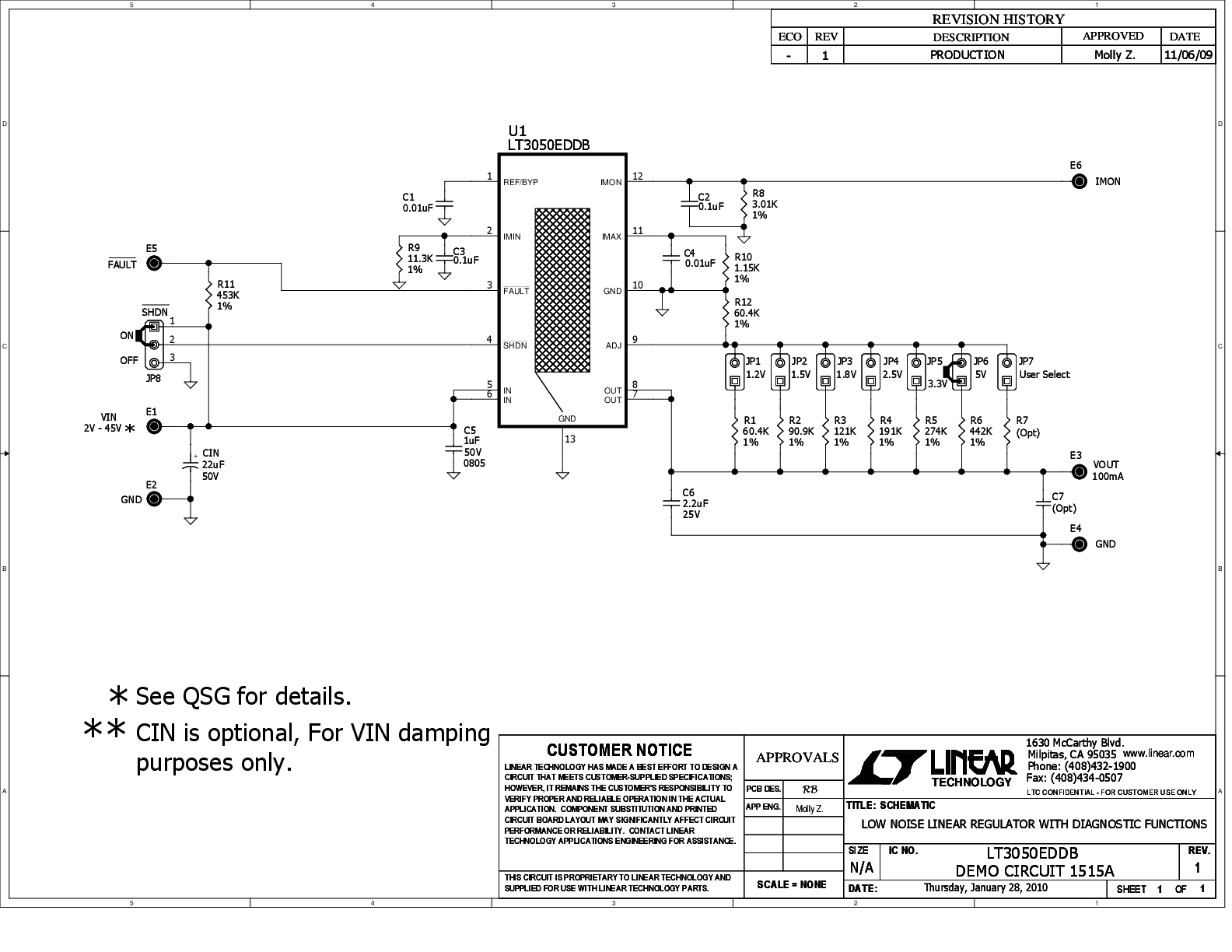

DC1515A - Schematic
