LT3014

20mA、3V~80V低損失マイクロパワー・リニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.86
特長
  • 広い入力電圧範囲:3V~80V
  • 低消費電流:7μA
  • 低損失電圧:350mV
  • 出力電流:20mA
  • 100Vの過渡(2ms)に耐えうるLT3014HV
  • 保護ダイオード不要
  • 1.22V~60Vの可変出力
  • シャットダウン時の消費電流:1μA
  • 0.47μFの出力コンデンサで安定
  • アルミニウム、タンタルまたはセラミック・コンデンサで安定
  • 逆バッテリ保護機能
  • 出力からの逆電流なし
  • 5ピンThinSOTパッケージと8ピンDFNパッケージ
製品概要
show more Icon

LT3014は、350mVの損失電圧で20mAの出力電流を供給可能な、高電圧、マイクロパワー、低損失リニア・レギュレータです。低消費電流(動作時7μA、シャットダウン時1μA)により、バッテリ駆動システムや高電圧システムに最適です。消費電流はドロップアウト時にも充分に制御されます。

LT3014は非常に小さい出力コンデンサで動作できるという特長を備えています。従来デバイスは通常、安定するのに10μF~100μFを必要としますが、LT3014はわずか0.47μFの出力コンデンサで安定します。小型のセラミック・コンデンサを使用可能で、他のレギュレータのようにESRを追加する必要はありません。内蔵の保護回路は逆バッテリ保護、電流制限、熱制限、逆電流保護を行います。

このデバイスは1.22Vのリファレンス電圧による可変出力電圧を装備しています。 LT3014レギュレータは5ピンThinSOTパッケージと8ピンDFNパッケージで供給されます。

Shutdown Pin
LT3014 Yes
LT3014B No


アプリケーション

  • 低電流高電圧レギュレータ
  • バッテリ駆動システム用レギュレータ
  • テレコム・アプリケーション
  • 車載アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3014EDD#PBF
  • HTML
  • HTML
LT3014EDD#TRPBF
  • HTML
  • HTML
LT3014ES5#TRMPBF
  • HTML
  • HTML
LT3014ES5#TRPBF
  • HTML
  • HTML
LT3014HVEDD#PBF
  • HTML
  • HTML
LT3014HVEDD#TRPBF
  • HTML
  • HTML
LT3014HVES5#TRMPBF
  • HTML
  • HTML
LT3014HVES5#TRPBF
  • HTML
  • HTML
LT3014HVIDD#PBF
  • HTML
  • HTML
LT3014HVIDD#TRPBF
  • HTML
  • HTML
LT3014HVIS5#TRMPBF
  • HTML
  • HTML
LT3014HVIS5#TRPBF
  • HTML
  • HTML
LT3014IDD#PBF
  • HTML
  • HTML
LT3014IDD#TRPBF
  • HTML
  • HTML
LT3014IS5#TRMPBF
  • HTML
  • HTML
LT3014IS5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC834A

LT3014ES5 Demo Board | Micropower LDO Regulator, 3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT @ 20mA

zoom

DC834A

LT3014ES5 Demo Board | Micropower LDO Regulator, 3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT @ 20mA

LT3014ES5 Demo Board | Micropower LDO Regulator, 3V ≤ VIN ≤ 80V VOUT = 3.3V/5VOUT @ 20mA

製品の詳細

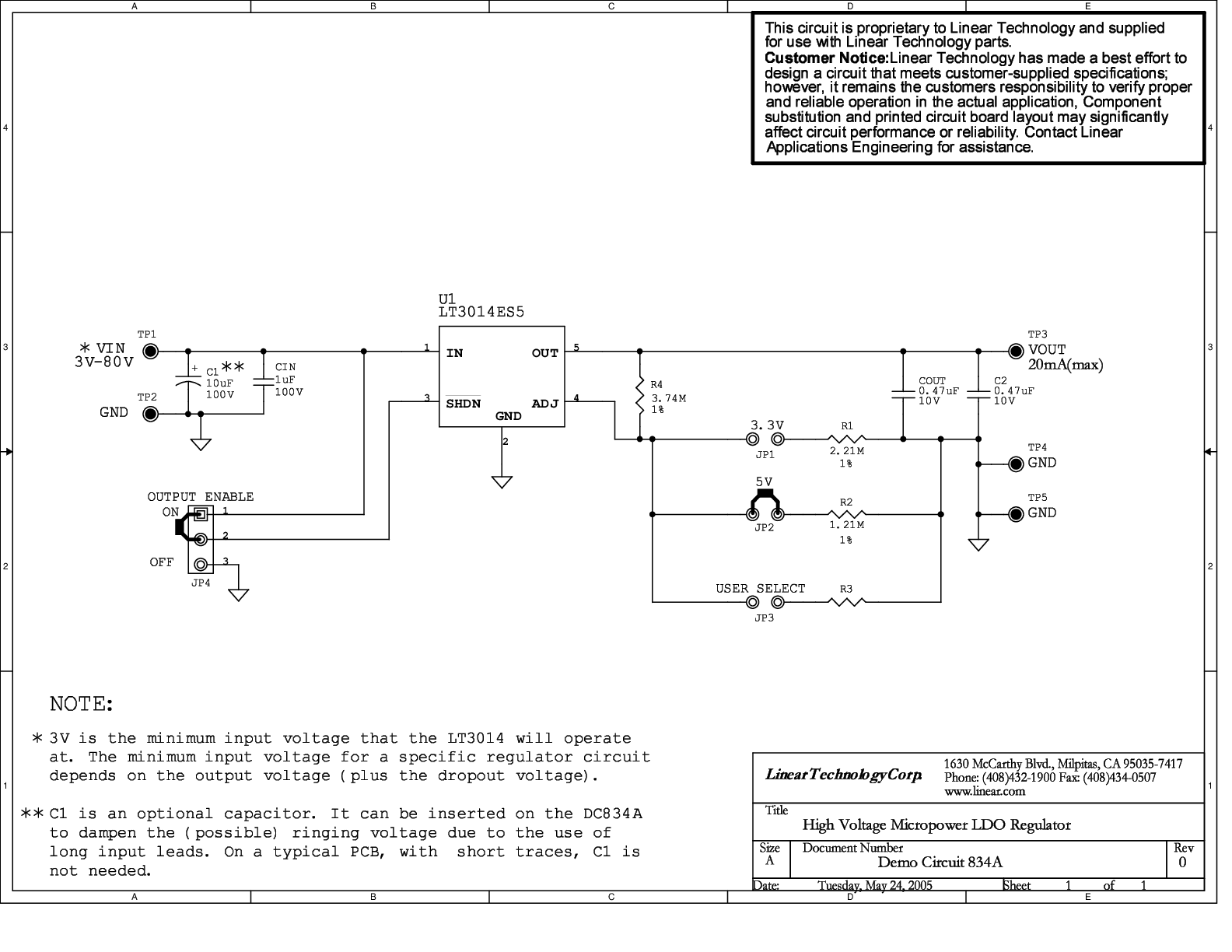

Demonstration circuit DC834 is a high voltage micropower voltage regulator using the LT3014 20mA output low dropout linear regulator, which comes in a tiny SOT-23 package. The DC834 has an input voltage range from 3V to 80V. The demo board's jumper-selectable output voltage can be set to 3.3V, 5V or a user-defined value between 1.22V and 60V. The quiescent is typically only 6uA in operation, and less than 1µA in shutdown.
