特長
- 広い入力電圧範囲：4V～80V
- 低消費電流：65µA

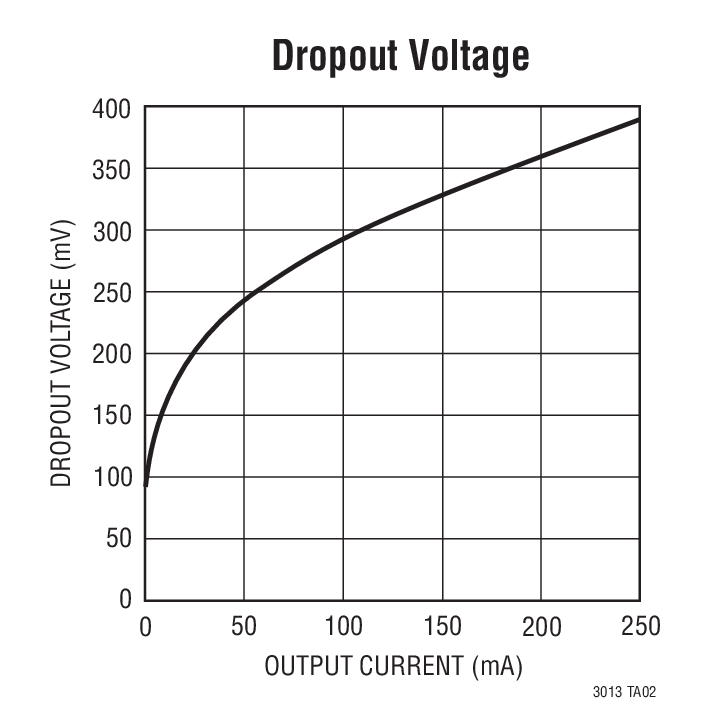

- 低損失電圧：400mV
- 出力電流：250mA
- 保護ダイオードが不要
- 可変出力電圧：1.24V～60V
- シャットダウン時の消費電流：1µA
- 3.3µFの出力コンデンサで安定動作
- アルミ電解、タンタルまたはセラミック・コンデンサで安定動作
- バッテリ逆接続保護
- 出力からの逆電流なし
- 熱制限
- 熱特性が改善された16ピンTSSOPパッケージと12ピン (4mm × 3mm) DFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

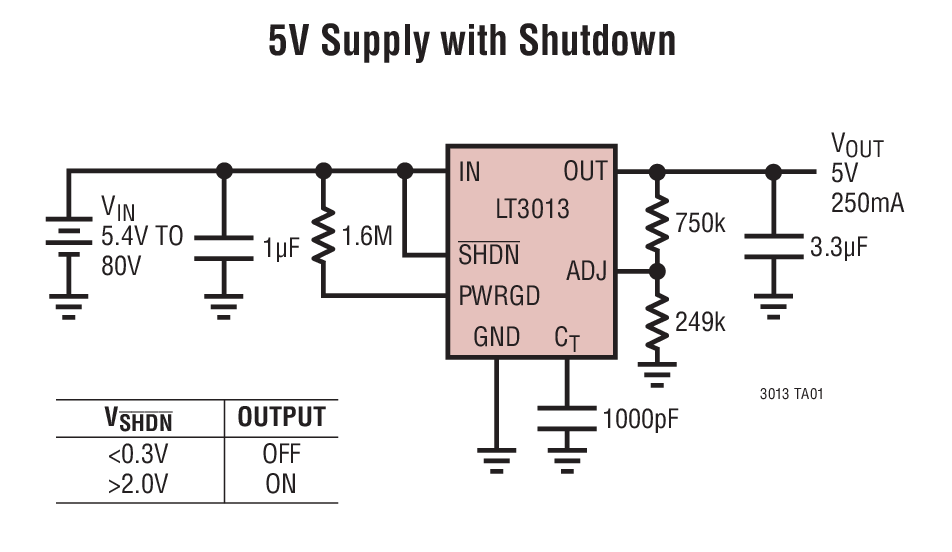

LT3013は高電圧マイクロパワーの低損失・リニア・レギュレータです。このデバイスは400mVの損失電圧で250mAの出力電流を供給できます。バッテリ駆動または高電圧システムで使用するように設計されており、消費電流が低いので（動作時65µA、シャットダウン時1µA）、LT3013はこれらの用途に最適です。消費電流はドロップアウト時でも十分制御されています。
LT3013の他の特長にはPWRGDフラグがあり、出力の安定化状態を表示します。安定化された出力レベルに達してからフラグが表示されるまでの遅延は1個の抵抗でプログラム可能です。また、LT3013は非常に小さな出力コンデンサで動作可能です。このレギュレータは出力にわずか3.3µFを使えば安定して動作します。従来のほとんどのデバイスは安定動作に10µF～100µFが必要です。直列抵抗（ESR）の必要なしに、小型セラミック・コンデンサを使用することができます（他のレギュレータでは一般に直列抵抗が必要です）。内部保護回路にはバッテリ逆接続保護、電流制限、熱制限、および逆電流保護が含まれています。
このデバイスの出力は可変で1.24Vのリファレンスを備えています。LT3013レギュレータは、熱特性が改善された16ピンTSSOPパッケージと高さの低い (0.75mm) 12ピン (4mm × 3mm) DFNパッケージで供給されます。両方とも熱特性が非常にすぐれています。
| Shutdown Pin | |
| LT3013 | Yes |
| LT3013B | No |
アプリケーション
- 低電流高電圧レギュレータ
- バッテリ駆動システム用レギュレータ
- テレコム・アプリケーション
- 車載アプリケーション
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3013
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
技術記事
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
139.91 K
技術記事
2
HTML
ユーザ・ガイド
1
609.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3013EDE#PBF |

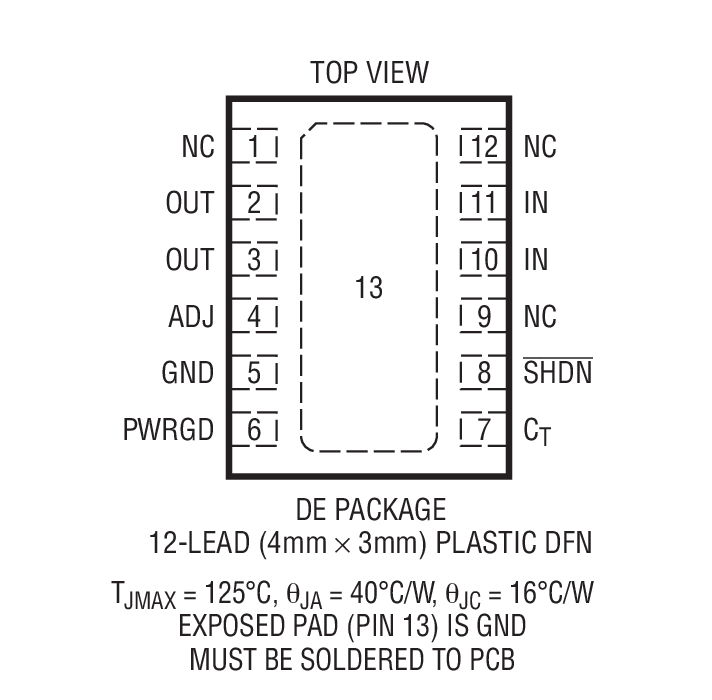

12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3013EDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LT3013EFE#PBF |

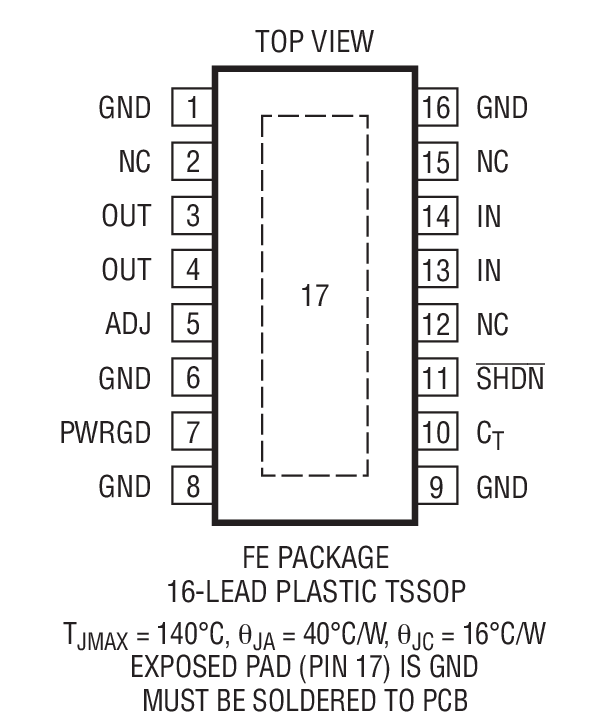

16-Lead TSSOP w/ EP
|
|
|
| LT3013EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3013HFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3013HFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3013MPFE#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LT3013MPFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LT3013EDE#PBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013EDE#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (4mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013HFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013HFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013MPFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3013MPFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3013EFE#PBF
製造中
LT3013EFE#TRPBF
製造中
LT3013HFE#PBF
製造中
LT3013HFE#TRPBF
製造中
LT3013MPFE#PBF
製造中
LT3013MPFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3013EFE#PBF
製造中
LT3013EFE#TRPBF
製造中
LT3013HFE#PBF
製造中
LT3013HFE#TRPBF
製造中
LT3013MPFE#PBF
製造中
LT3013MPFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC813A

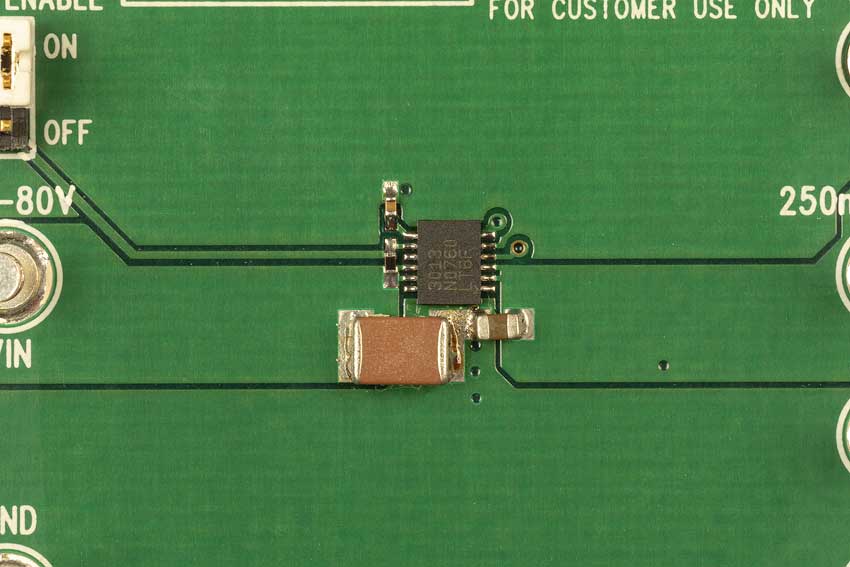

LT3013EDE Demo Board | Micropower Low Dropout Linear Regulator, PWRGD, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/Adjustable @ 250mA
製品の詳細

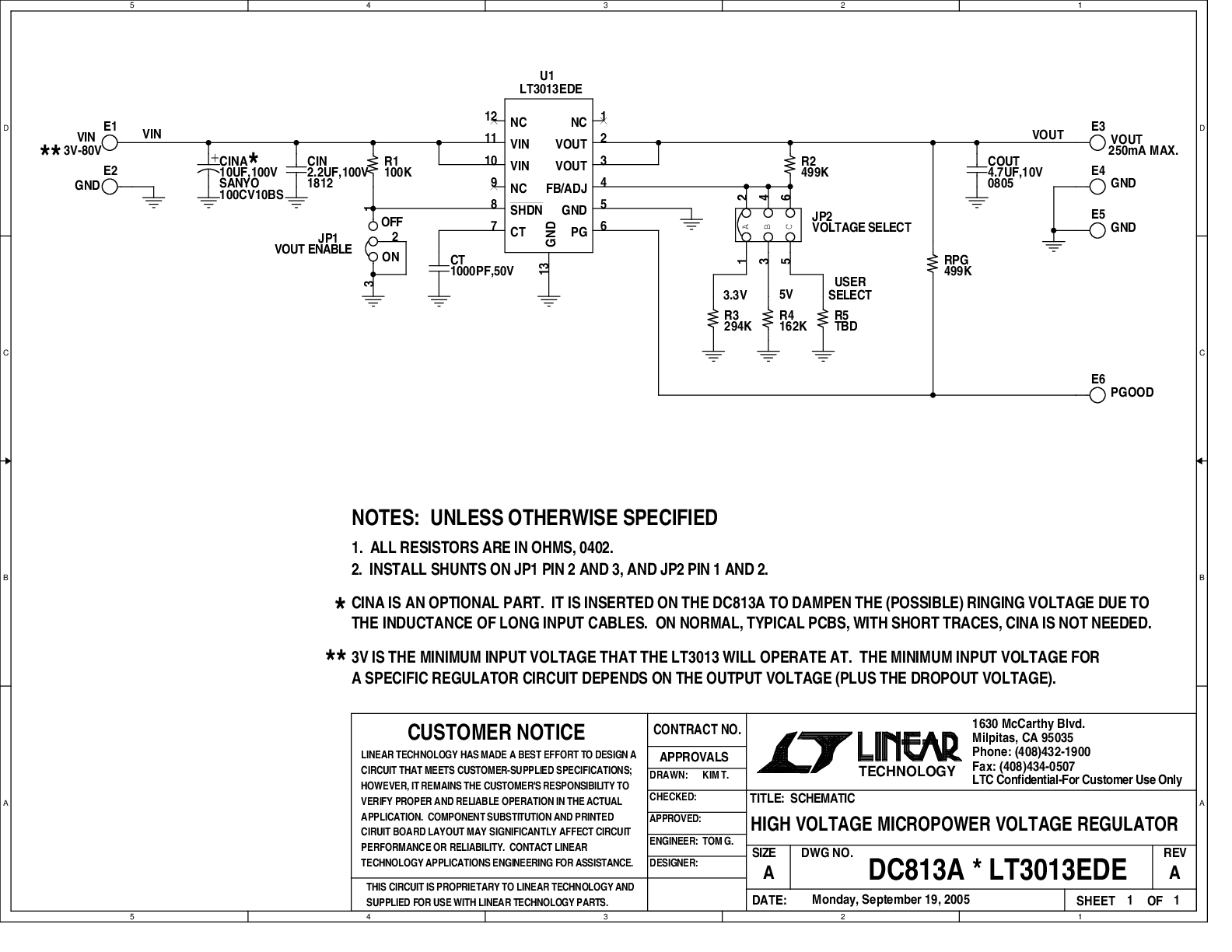

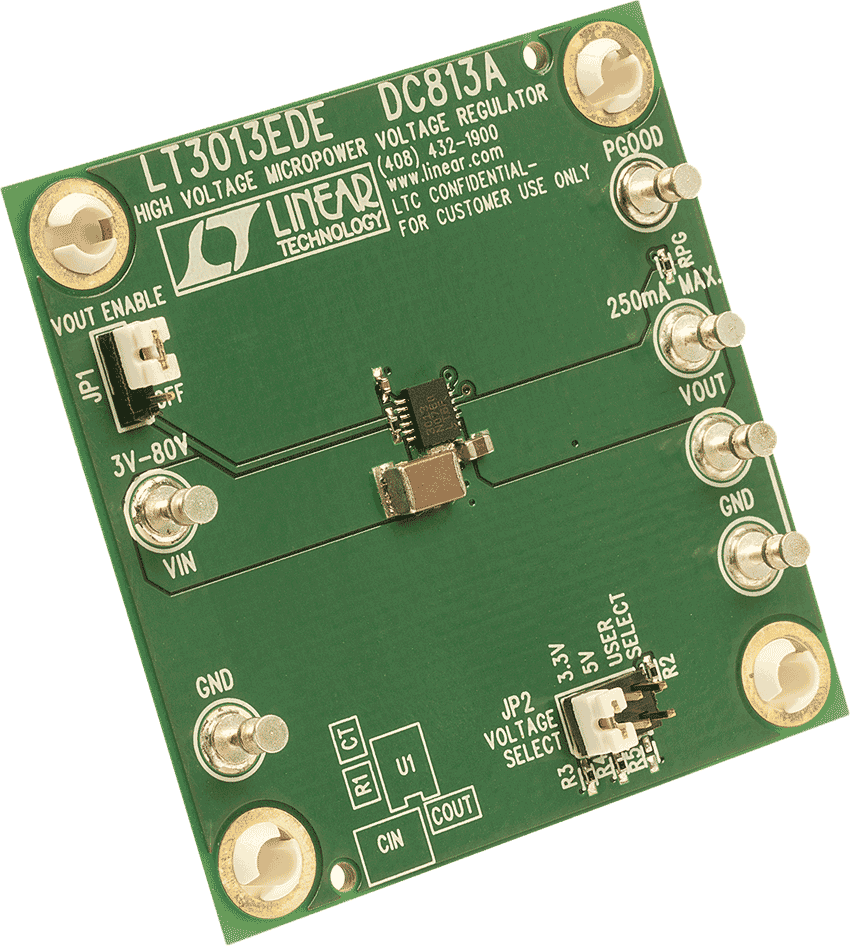

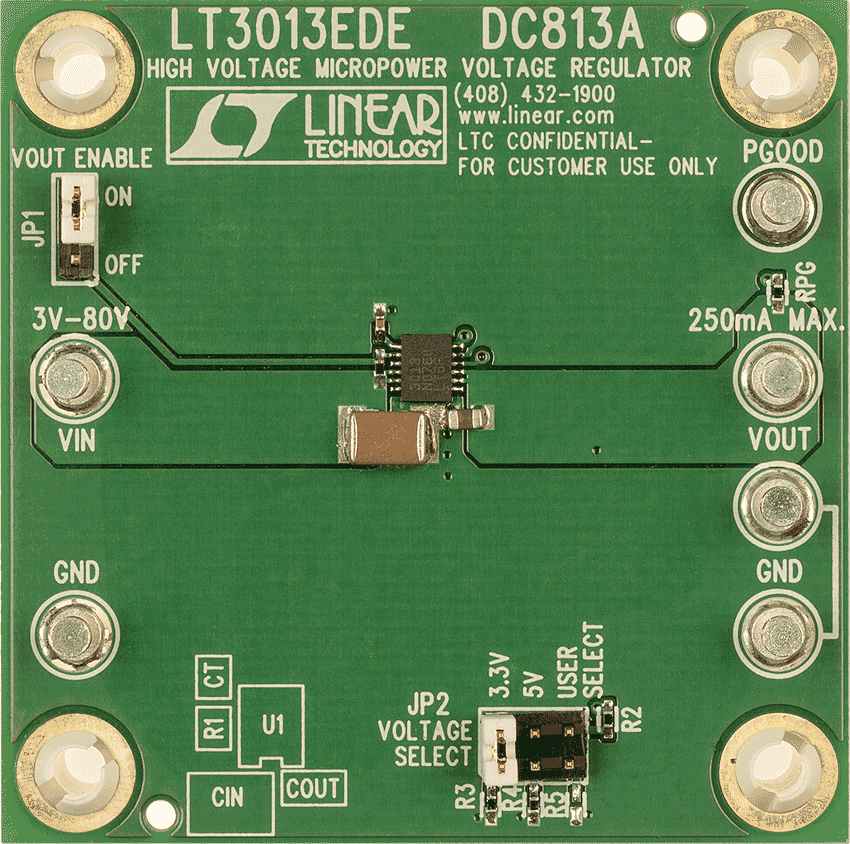

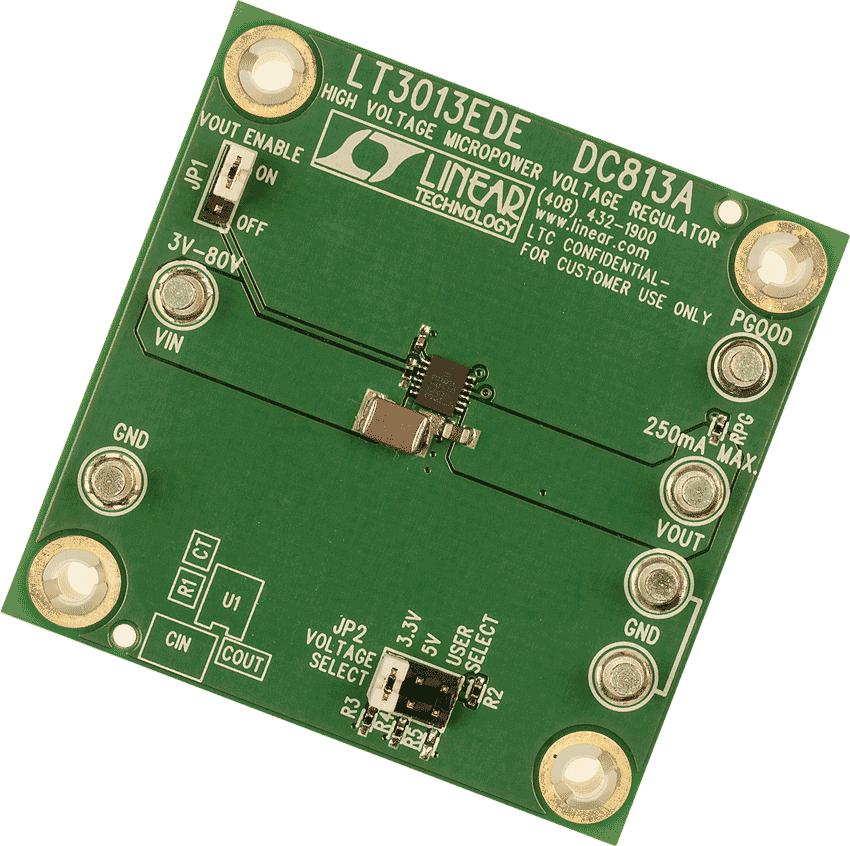

Demonstration circuit 813 is a high voltage micropower voltage regulator using the LT3013 low dropout linear regulator in a low-profile 12-pin DFN package. DC813 has an input voltage range from 3V to 80V, a jumper-selectable output voltage of 3.3V, 5V or a user-defined value (1.24V and 60V), and is capable of delivering 250mA max. The LT3013 has a 65µA typical no-load) quiescent current and a 1µA shutdown current.
