製品概要

機能と利点

  • 利得をピンで選択可能:1または10
  • 広い同相電圧範囲:
    • 85Vのウィンドウ(VS = 5V、0V)
    • ±250V(VS = ±15V)
  • 同相除去比:70dB(最小)
  • ±350Vまでの入力保護
  • 利得誤差:0.28%(最大)
  • PSRR:82dB(最小)
  • 高い入力インピーダンス:差動で2MΩ、同相で500kΩ
  • マイクロパワー:消費電流が120μA(最大)
  • 広い電源電圧範囲:2.7V~36V
  • -3dB帯域幅:100kHz
  • レール・トゥ・レール出力
  • 8ピンSOパッケージ

製品概要

LT1990は、同相入力電圧範囲が非常に広いマイクロパワー高精度差動アンプです。1または10の利得をピンで選択可能で、±15V電源時に±250Vの同相電圧範囲で動作します。入力は最大±350Vの同相電圧過渡と最大±500Vの差動電圧からフォールト保護されます。LT1990はハイサイドとローサイド両方の電流または電圧モニタリングするのに最適です。

単一5V電源時、調整可能な85Vの入力範囲を備え、CMRRは最小70dB、消費電流は120μA以下です。レール・トゥ・レール出力によってダイナミックレンジを最大化するので、特に2.7Vという低い単一電源を使用する場合に重要です。

LT1990は単一3V、5Vおよび±15V電源で規格され、コマーシャル温度範囲とインダストリアル温度範囲があります。LT1990は8ピンSOパッケージで供給されます。


アプリケーション

  • バッテリ・セル電圧モニタリング
  • 高電圧電流検知
  • 高ノイズ環境での信号収集
  • 入力保護
  • フォールト保護されたフロントエンド
  • レベル検知
  • 絶縁

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

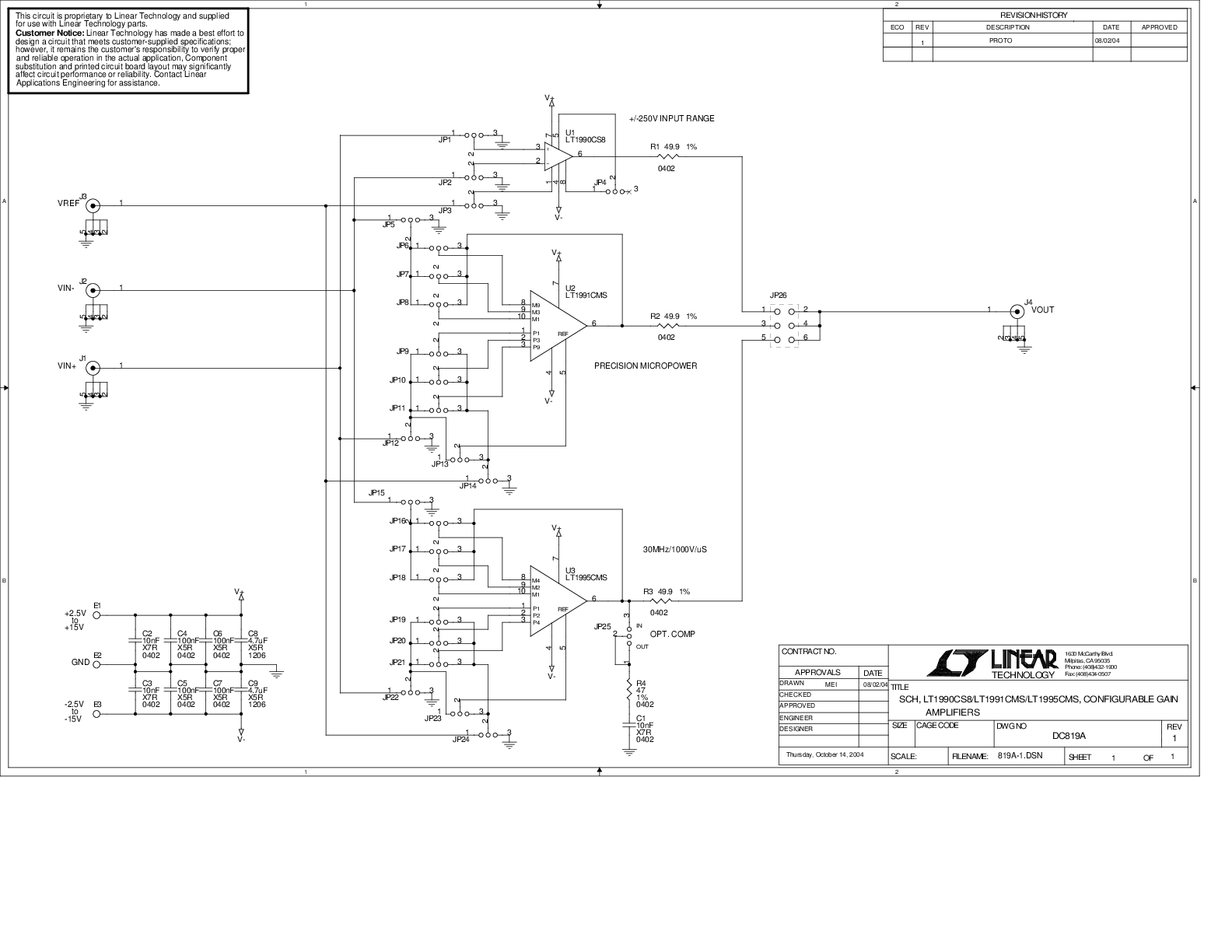

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1990
