LT1977

製造中

消費電流100μA、高電圧1.5A、500kHz降圧スイッチング・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力範囲：3.3V～60V
  • 1.5Aのピーク・スイッチ電流
  • バーストモード動作：消費電流100μA
  • 低いシャットダウン電流：IQ < 1μA
  • スレッショルドをプログラム可能なパワーグッド･フラグ
  • 60Vまでの負荷ダンプ保護
  • 500kHzのスイッチング周波数
  • 飽和スイッチ設計：0.2Ωのオン抵抗
  • デューティ・サイクル全域でピーク・スイッチ電流を維持
  • 1.25Vの帰還リファレンス電圧
  • 容易に同期可能
  • ソフトスタート機能
  • 熱特性が改善された小型の16ピンTSSOPパッケージ

LT1977は、最大60Vの入力電圧が可能な500kHzモノリシック降圧スイッチング・レギュレータです。高効率の1.5A、0.2Ωスイッチに加え、必要な発振器、制御回路、ロジック回路をすべて内蔵しています。電流モード方式を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。

特殊な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。低電流時のバーストモード動作、内部回路をバイアスする出力、パワー・スイッチを完全に飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、特許取得の回路により、デューティ・サイクル全域でピーク・スイッチ電流を維持します。 シャットダウンによって消費電流を1μA以下に低減します。SYNCピンをロジックレベル入力でドライブすることにより、外部クロック・ソースに同期可能です。CSSピンから出力までの間に1個のコンデンサを配置することにより、出力電圧ランプを制御します（ソフトスタート）。また、このデバイスは、スレッショルドとタイムアウトをプログラム可能なパワーグッド･フラグとサーマル･シャットダウン保護機能を搭載しています。

LT1977は露出パッド・リードフレームの16ピンTSSOPパッケージで供給されるので、熱抵抗が低減されます。また、LT1977のスイッチング周波数200kHzバージョンとしてLT1976も提供しています。LT1976とLT1977の選択に関しては、アプリケーション情報をご参照ください。


アプリケーション

  • 高電圧電力変換
  • 14Vおよび42V車載システム
  • 産業用電力システム
  • 配電システム
  • バッテリー駆動システム
LT1977
消費電流100μA、高電圧1.5A、500kHz降圧スイッチング・レギュレータ

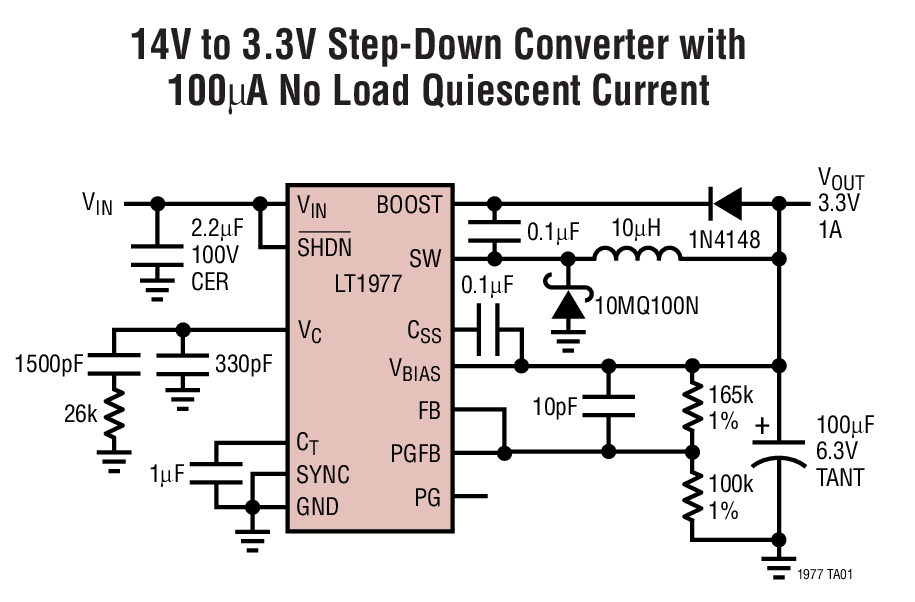

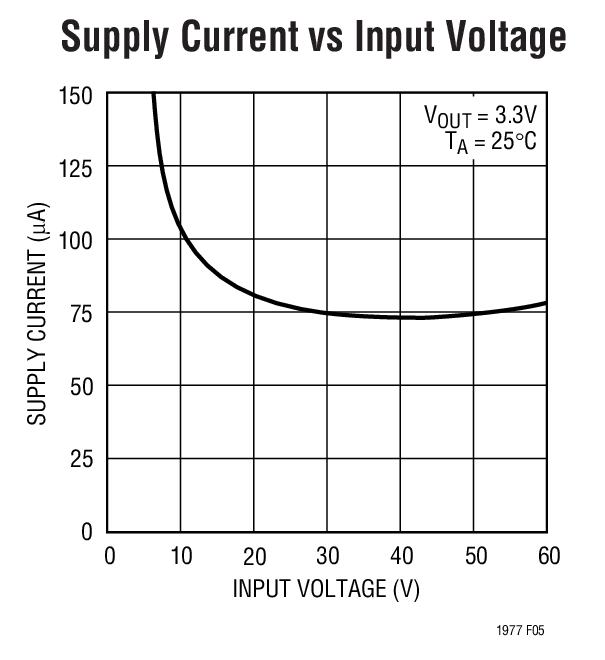

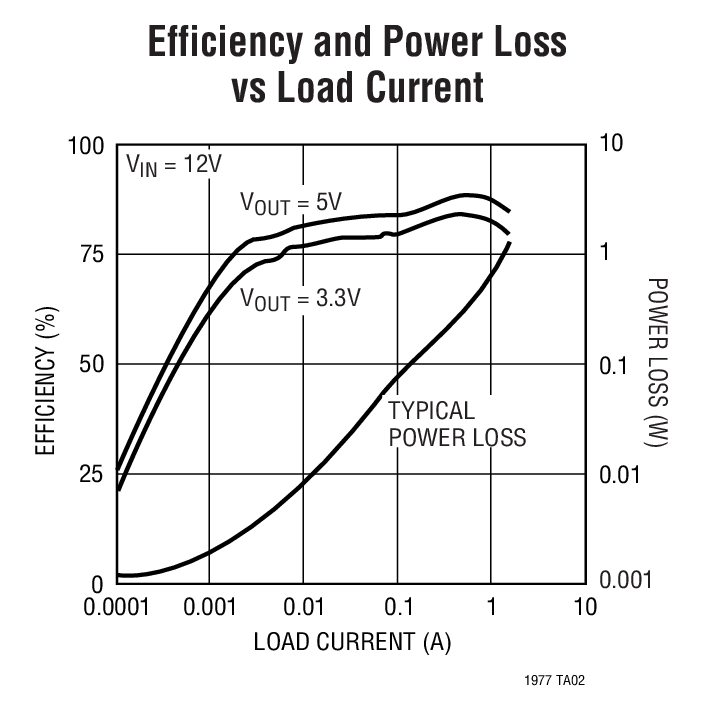

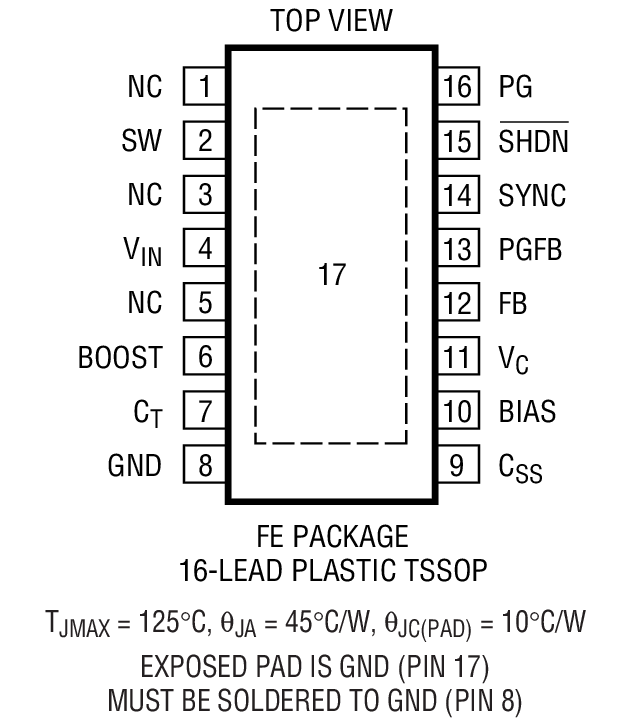

14V to 3.3V Step-Down Converter with 100µA No Load Quiescent Current Supply Current vs Input Voltage Product Package 1 Efficiency and Power Loss Supply Current vs Input Voltage vs Load Current
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 2
LTC6900
製造中 1kHz～20MHzの周波数を抵抗で設定可能な低消費電力SOT-23発振器
LTC6930
製造中 32.768kHz～8.192MHzの高精度マイクロパワー発振器
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT1977
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC639A

LT1977IFE | High Voltage 1.5A 500kHz Step-Down Converter with Burst Mode, 4V to 60VIN*, 3.3VOUT @ 1A

今すぐ購入 詳細を表示

製品詳細

DC639A: Demo Board for the LT1977 High Voltage 1.5A, 500kHz Step-Down Switching Regulator with 100µA Quiescent Current.
DC639A
LT1977IFE | High Voltage 1.5A 500kHz Step-Down Converter with Burst Mode, 4V to 60VIN*, 3.3VOUT @ 1A

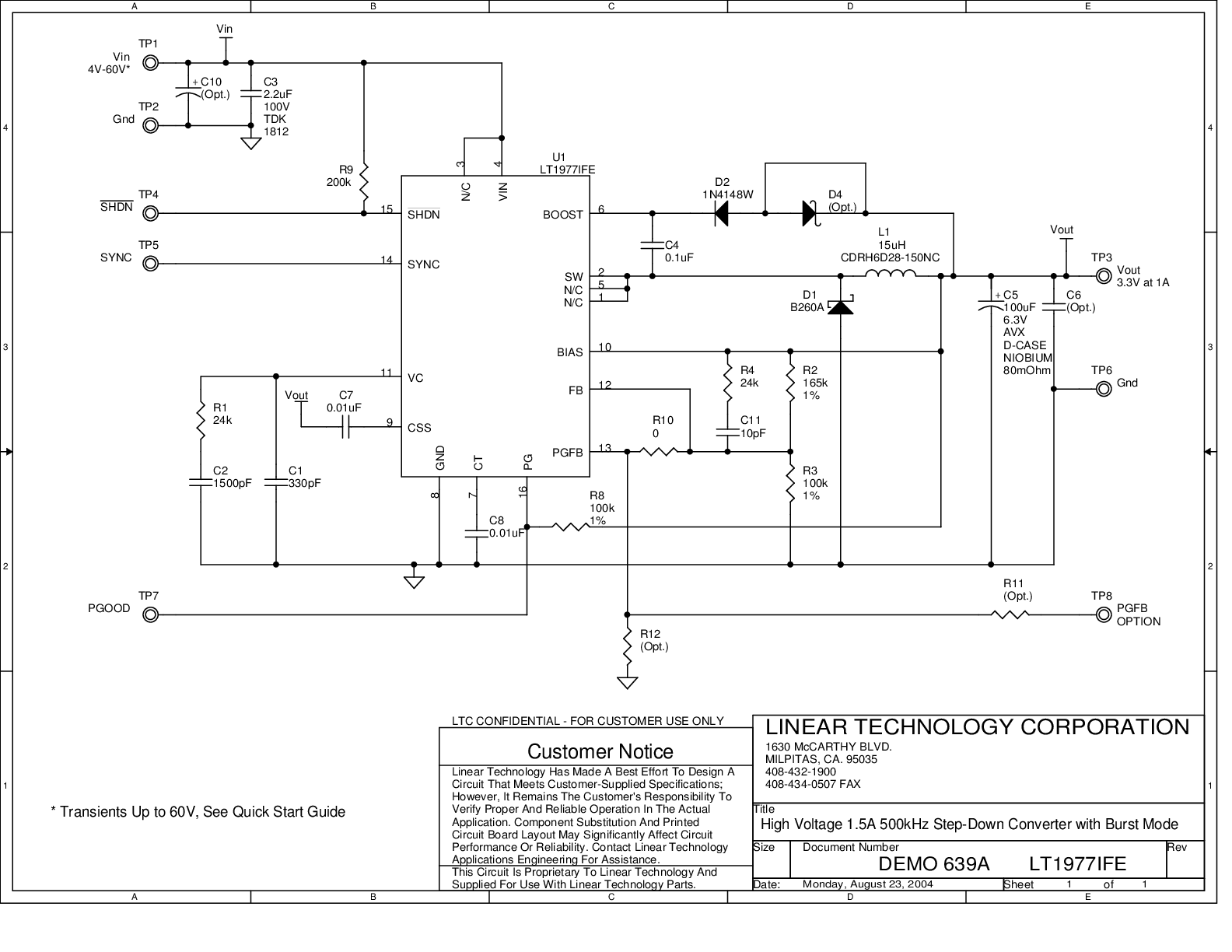

DC639A - Schematic
