特長
- 広い入力電圧範囲：3.4V～65V
- 超低静止電流のBurst Mode®動作：
- 2.5μAのIQで12VのVINから3.3VのVOUTを安定化
- 出力リップル < 10mVP-P
- 高効率の同期整流式動作：

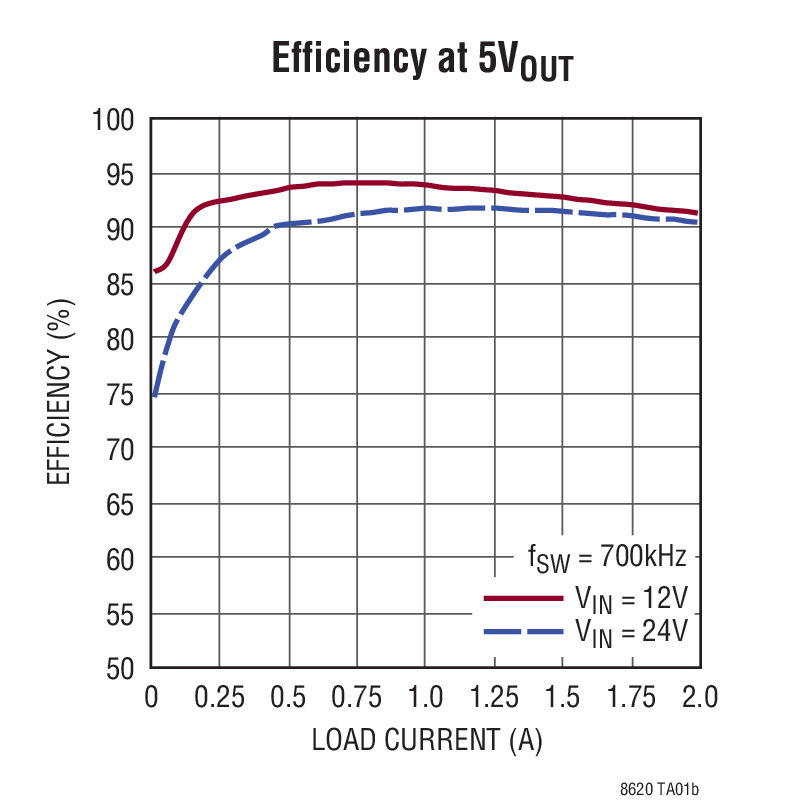

- 12V入力、5V/1A出力時の効率：94%
- 12V入力、3.3V/1A出力時の効率：92%
- 短い最小スイッチオン時間：30ns
- すべての条件で低ドロップアウト：250mV（1A時）
- 過負荷時にインダクタの飽和を安全に許容
- 低EMI
- 調整可能および同期可能な周波数：200kHz～2.2MHz
- 高精度のイネーブル・ピン電圧しきい値：1V
- 内部補償
- 出力ソフトスタートおよび出力トラッキング

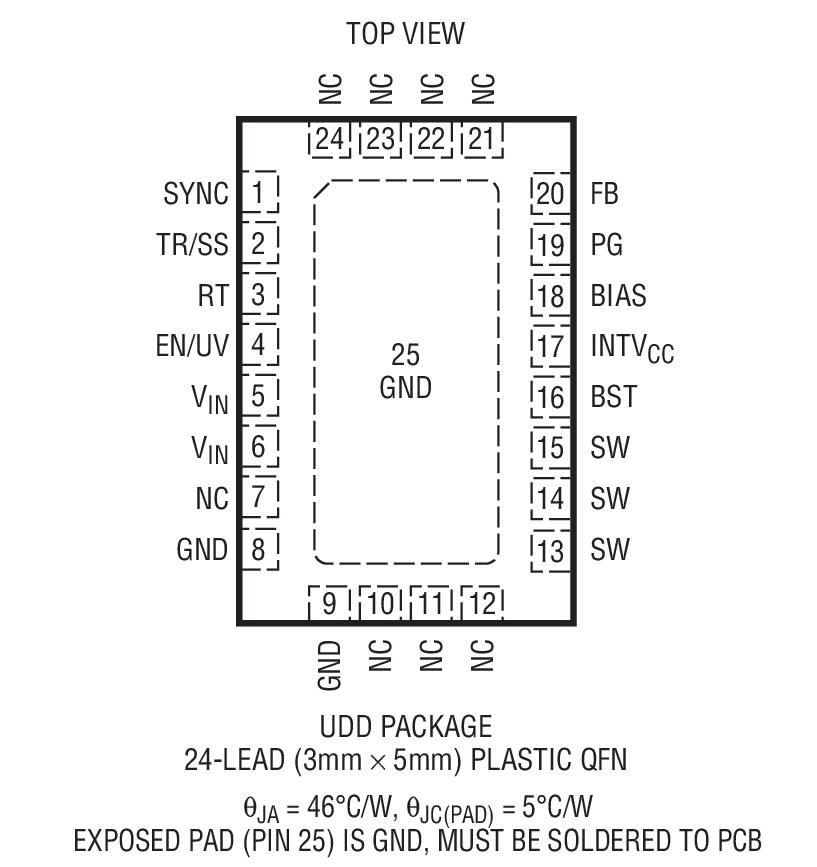

- 熱特性が改善された16ピンMSOPパッケージおよび3mm × 5mmの24ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT8620は、65Vまでの広い入力電圧範囲で使用でき、静止電流がわずか2.5μAで、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータです。外付け部品の必要性を最小限に抑えるため、必要なすべての回路とともに上側と下側のパワー・スイッチを内蔵しています。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。SYNCピンにより、外部クロックへの同期が可能です。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8620をシャットダウンして入力電源電流を1μAまで減らすことができます。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定できます。VOUTが出力電圧設定値の±9%以内に入るか、フォルト状態になると、PGフラグで通知します。LT8620は、熱抵抗を低く抑えるための露出パッドを備えた小型の16ピンMSOPパッケージおよび3mm × 5mmのQFNパッケージで供給されます。
アプリケーション
- 自動車用電源および産業用電源
- 汎用の降圧電源
- GSM電源
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8620
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
3
ユーザ・ガイド
1
448.00K
信頼性データ
1
415.69 K
技術記事
5
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
プレス・リリース 1
ソリューション・カタログ 1
- LT8620EMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620EMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620EUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620EUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620HMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620HMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620IMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620IMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620IUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620IUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620MPMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8620MPMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620EUDD#PBF
製造中
LT8620EUDD#TRPBF
製造中
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
LT8620IUDD#PBF
製造中
LT8620IUDD#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8620EMSE#PBF
製造中
LT8620EMSE#TRPBF
製造中
LT8620EUDD#PBF
製造中
LT8620EUDD#TRPBF
製造中
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620IMSE#PBF
製造中
LT8620IMSE#TRPBF
製造中
LT8620IUDD#PBF
製造中
LT8620IUDD#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
LT8620MPMSE#PBF
製造中
LT8620MPMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8620HMSE#PBF
製造中
LT8620HMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
高電圧ホットスワップ・コントローラ1 |
||||
|
新規設計に推奨 |
理想ダイオードを備えたサージ・ストッパー |
|||
評価用キット 1

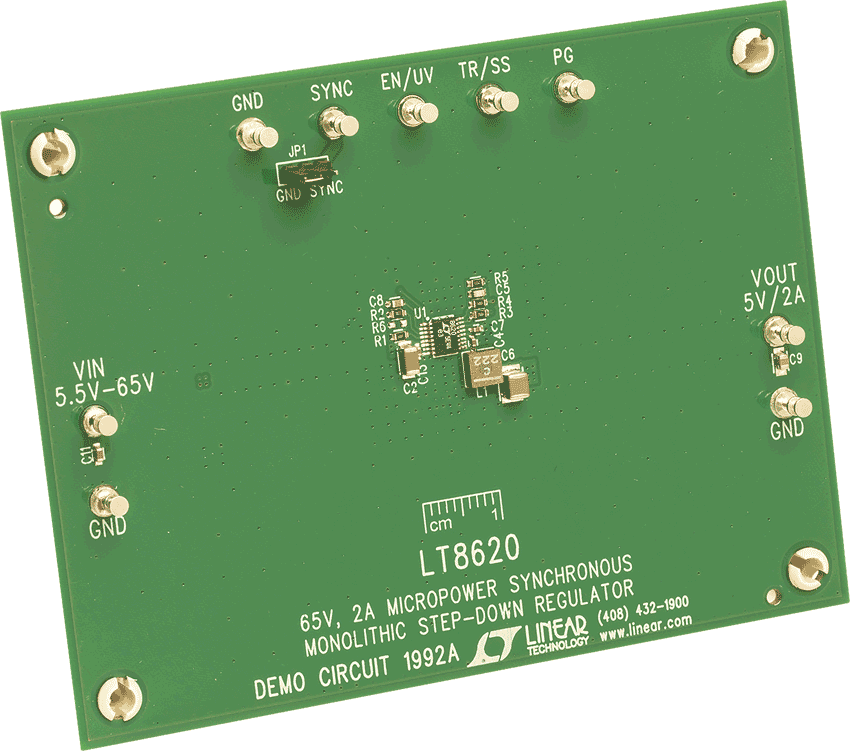

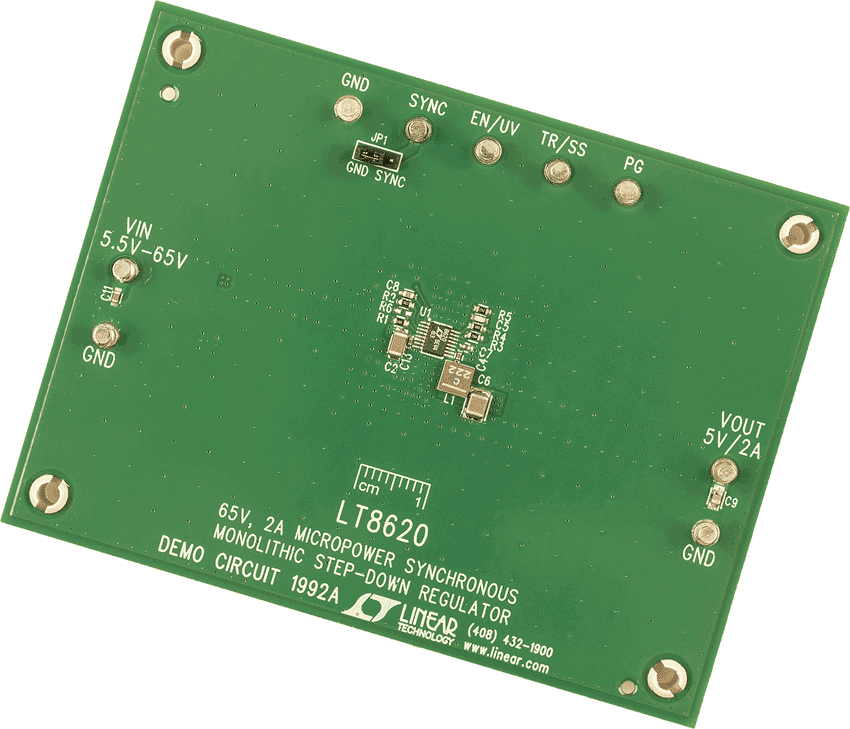

DC1992A
LT8620 Demo Board | Micropower Synchronous Buck, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 2A
製品の詳細

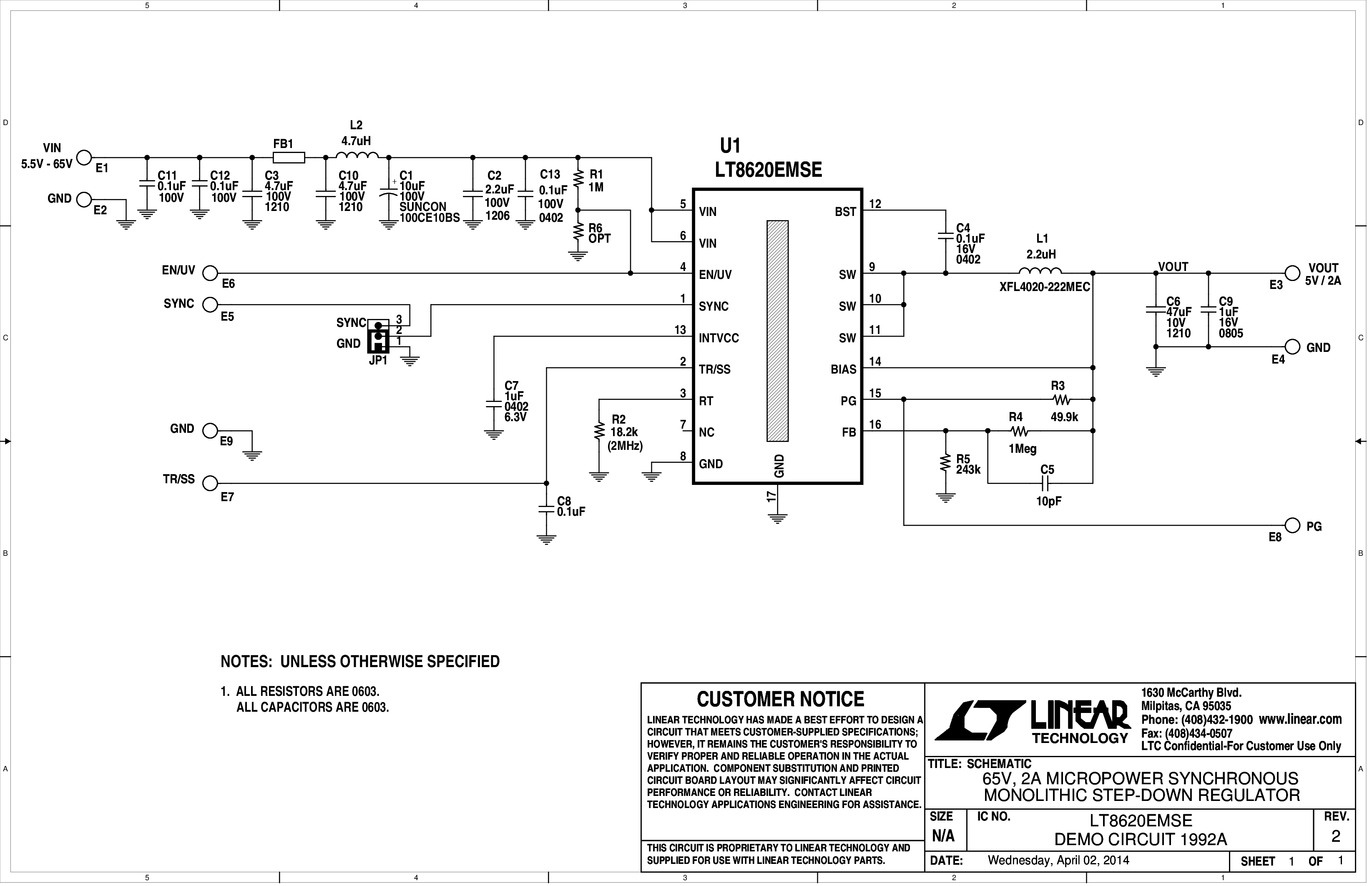

Demonstration circuit 1992A is a 65V, 2A micropower synchronous monolithic step-down regulator featuring the LT8620. The LT8620 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when the output is regulated at 5V. The demo board features a 5.5V to 65V inut voltage range and generates 5V at 2A.
Top and bottom power switches, compensation components and other necessary circuits are inside of the LT8620 to minimize external components and simplify design.
