製品概要

機能と利点

  • 広い入力電圧範囲:3.6V~36V
  • 16V~36V入力から5V/600mAを出力
  • 12V~36V入力から3.3V/600mAを出力
  • 6.3V~36V入力から5V/500mAを出力

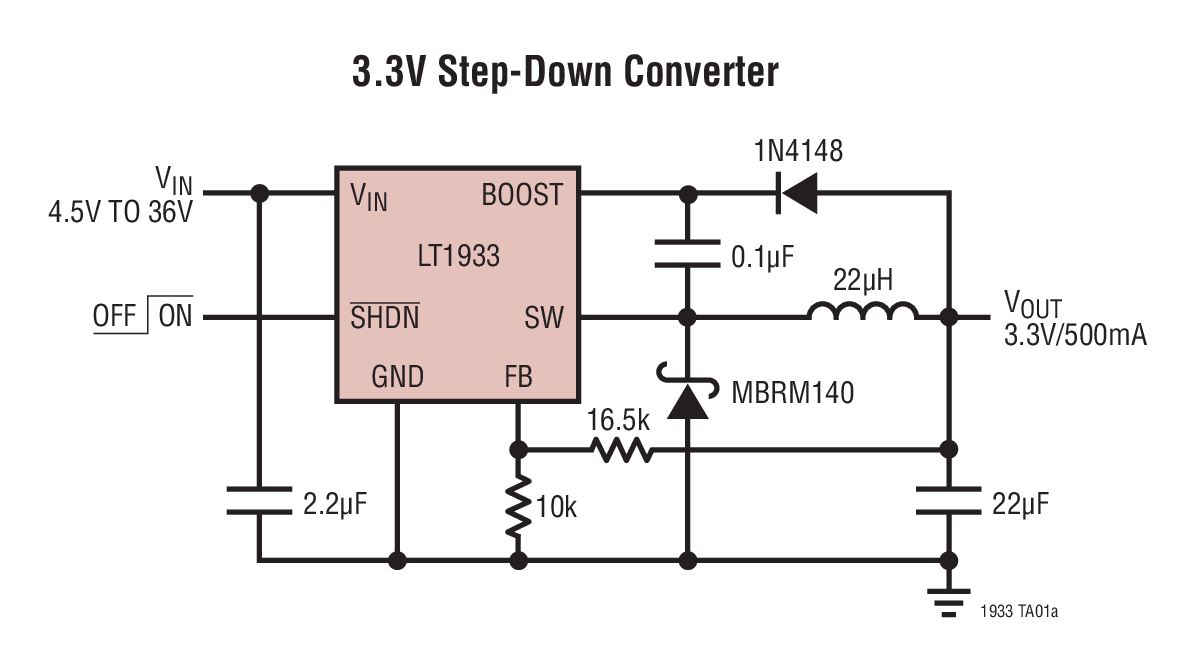

  • 4.5V~36V入力から3.3V/500mAを出力
  • 500kHzの固定周波数動作
  • 小型のコンデンサとインダクタを使用
  • ソフトスタート
  • 内部補償
  • 低いシャットダウン電流:2μA以下
  • 最小1.25Vまで調整可能な出力電圧

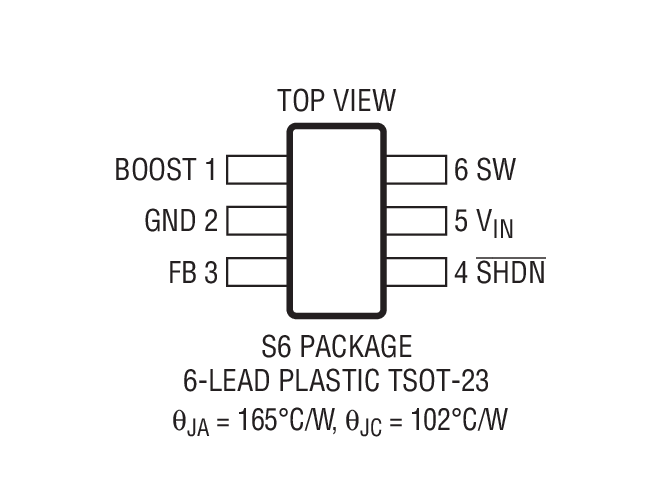

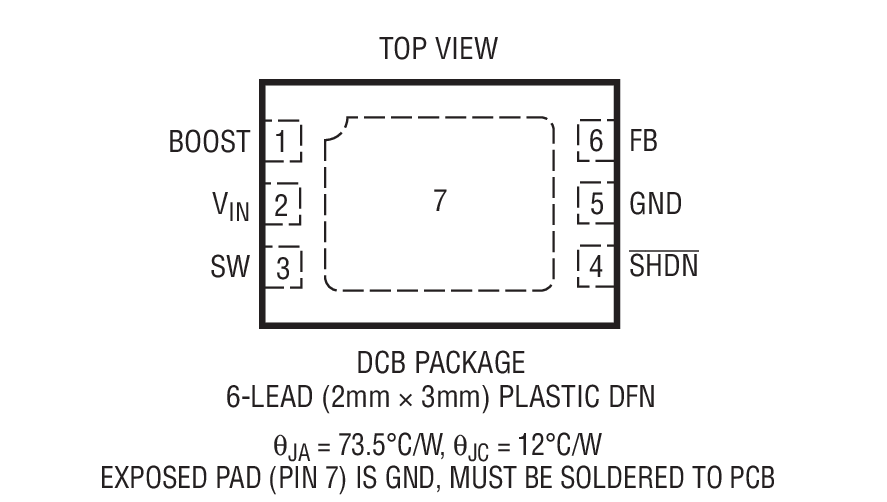

  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージおよび(2mm x 3mm x 0.75mm)6ピンDFNパッケージ

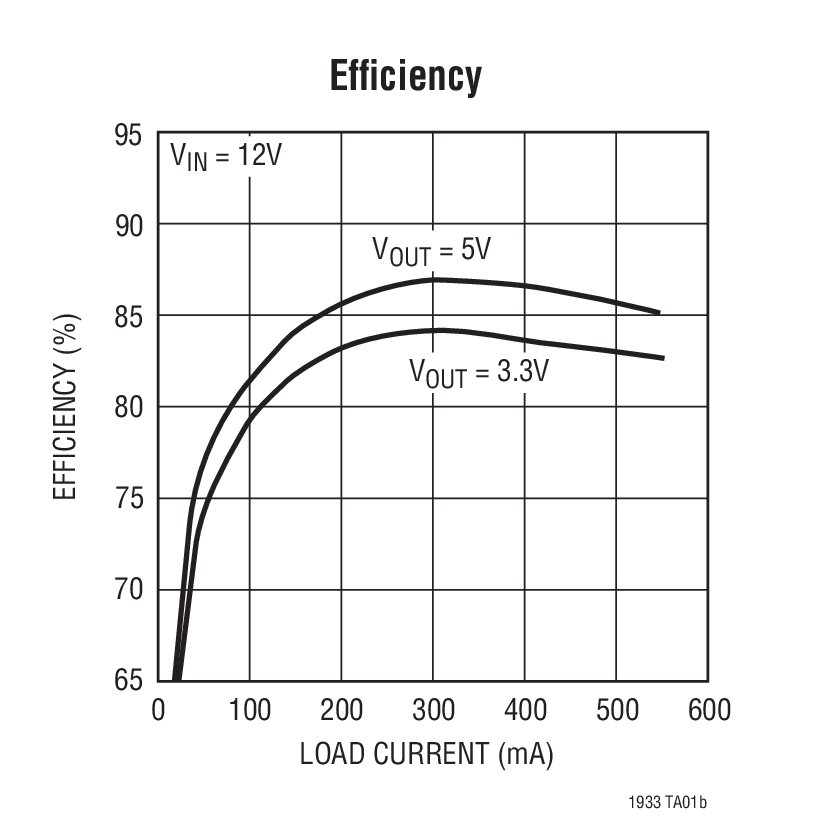

製品概要

LT1933は0.75Aのパワースイッチを内蔵した電流モードPWM降圧DC/DCコンバータで、小型6ピンSOT-23パッケージで供給されます。入力範囲が3.6V~36Vと広いので、非安定化ACアダプタ、24V産業用電源、車載バッテリなどの広範な電源を安定化するのに適しています。高い動作周波数により、小型で低コストのインダクタやセラミック・コンデンサを使用できるので、出力リップルは低く予測可能です。

サイクルごとの電流制限によって、短絡出力からデバイスを保護します。また、ソフトスタートによって起動時の入力電流サージをなくします。低電流( < 2μA)シャットダウン時には出力が切断されるので、バッテリ駆動システムのパワー・マネージメントを簡素化できます。


アプリケーション

  • 車載バッテリ安定化
  • 産業用制御電源
  • ACアダプタ安定化
  • 分配型電源安定化
  • バッテリ駆動機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

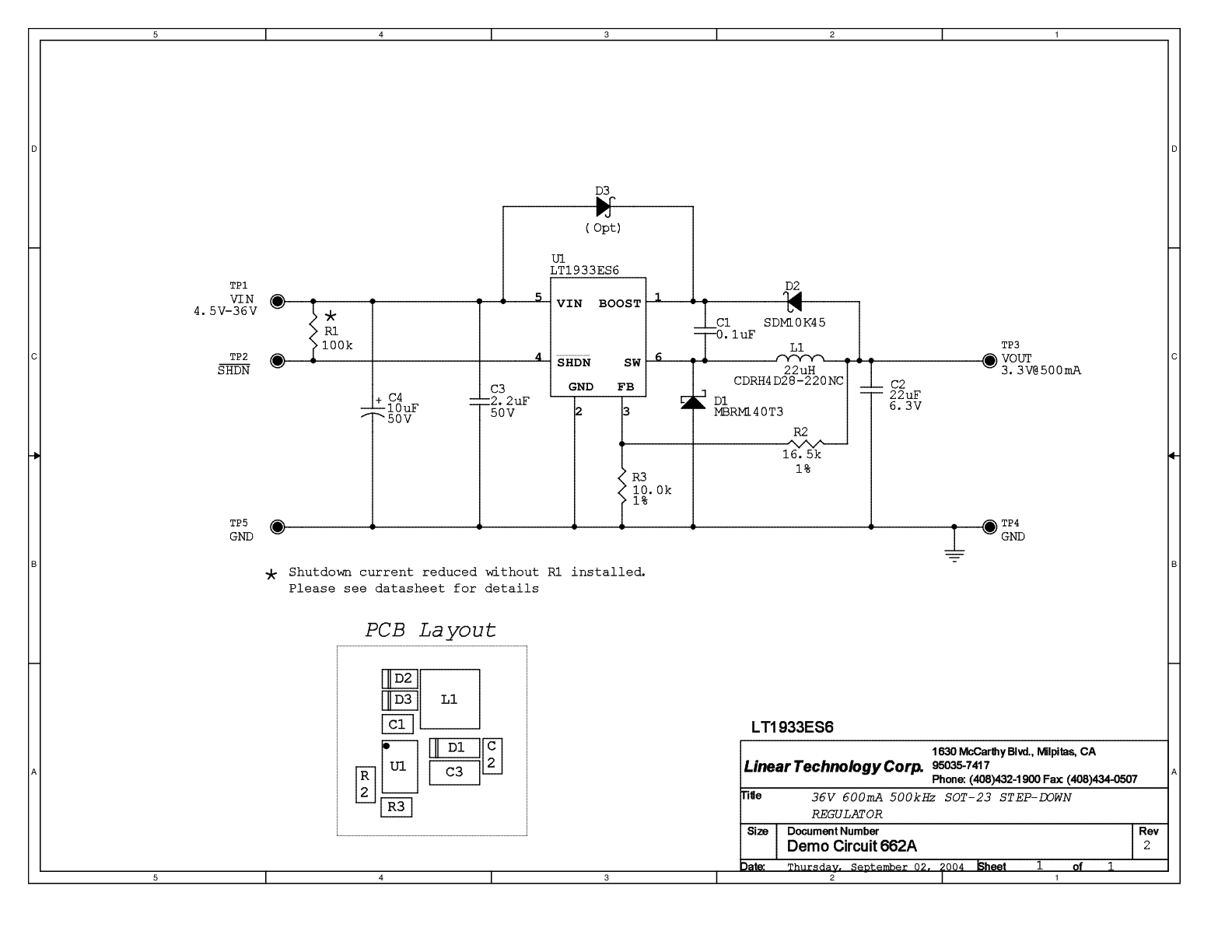

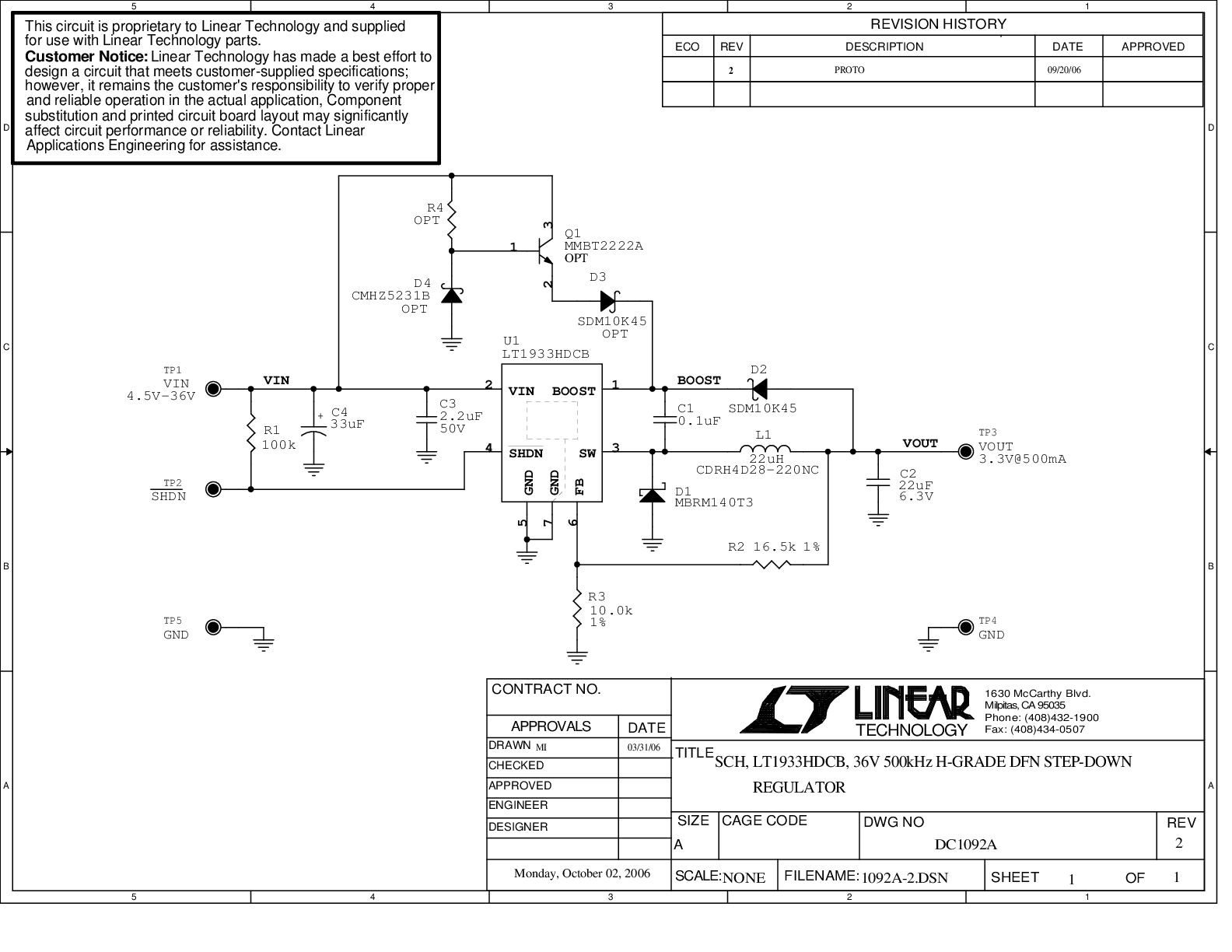

評価キット (2)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1933

おすすめ製品

LT1933 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LT1933ES6#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LT1933ES6#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LT1933HDCB#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead DFN (2mm x 3mm w/ EP)
LT1933HDCB#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead DFN (2mm x 3mm w/ EP)
LT1933HS6#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LT1933HS6#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LT1933IDCB#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead DFN (2mm x 3mm w/ EP)
LT1933IDCB#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead DFN (2mm x 3mm w/ EP)
LT1933IS6#TRMPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
LT1933IS6#TRPBF 材料宣誓書(MD) 信頼性データ 6-Lead TSOT-23
ウェハ・ファブリケーション・データ R388 Reliability Data
