LT1767

モノリシック1.5A、1.25MHz降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$3.70
特長
  • 小型MSOPパッケージに1.5Aスイッチを内蔵
  • 1.25MHz固定スイッチング周波数
  • 大出力露出パッド付きMS8Eパッケージ
  • 広い動作電圧範囲:3V~25V
  • 高効率0.22Ωスイッチ
  • 1.2V帰還リファレンス電圧
  • 固定出力電圧:1.8V、2.5V、3.3V、5V
  • 全体的な出力許容誤差:2%
  • 高さの低い表面実装部品を使用
  • 低シャットダウン電流:6μA
  • 2MHzまで同期可能
  • 電流モード・ループ制御
  • 全てのデューティ・サイクル*で一定の最大スイッチ電流

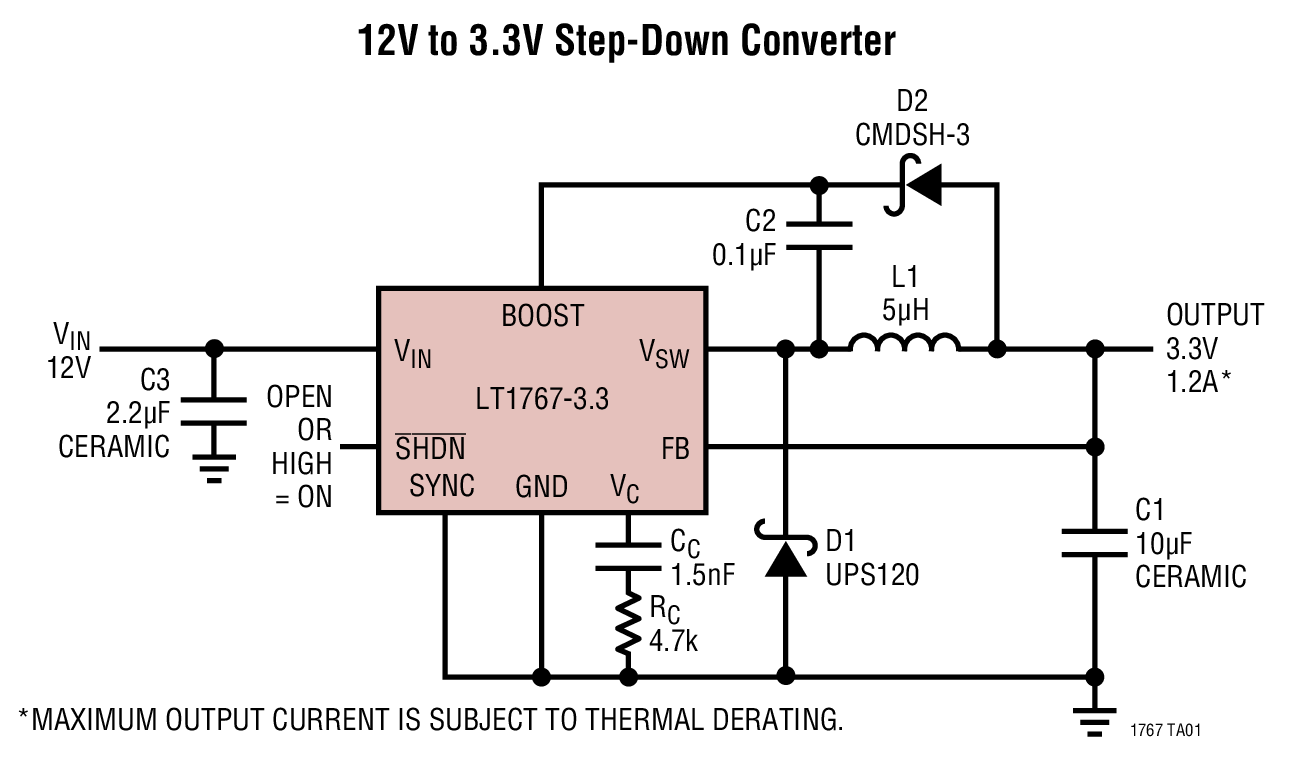

製品概要
show more Icon

LT1767は、1.25MHzのモノリシック降圧スイッチング・レギュレータです。高周波数電流モード・スイッチング・レギュレータを構成するのに必要な全ての制御回路と共に、高効率の1.5A、0.22Ωスイッチを内蔵しています。電流モード制御によって、高速過渡応答性と優れたループ安定性を実現します。

新しい設計技術によって、広い動作範囲にわたって、高いスイッチング周波数で高効率を実現しています。低損失の内部レギュレータによって、24Vシステムからリチウム・イオン電池まで、広い入力範囲にわたって、一貫した性能を維持します。動作電源電流は1mAで、特に低出力電流時の効率を改善します。シャットダウン時は、消費電流が6μAに減少します。最大スイッチ電流は全てのデューティ・サイクルで一定です。同期機能を使用して、外部ロジック・レベル信号により内部発振器を1.5MHz~2MHzに高めることができます。

LT1767は8ピンMSOPヒューズド・リードフレーム・パッケージ、および熱抵抗を低く抑えるための露出パッドを備えたパッケージで供給されます。完全なサイクル毎の電流制限、及びサーマル・シャットダウン機能を備えています。高周波動作により、入力、及び出力フィルタ部品に値の小さい物が使用でき、チップ・インダクタを使用できます。


アプリケーション

  • DSLモデム
  • ポータブル・コンピュータ
  • ACアダプタ
  • バッテリ電源機器
  • 分配電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$3.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1767EMS8#PBF
  • HTML
  • HTML
LT1767EMS8#TRPBF
  • HTML
  • HTML
LT1767EMS8-1.8#PBF
  • HTML
  • HTML
LT1767EMS8-1.8#TRPBF
  • HTML
  • HTML
LT1767EMS8-2.5#PBF
  • HTML
  • HTML
LT1767EMS8-2.5#TRPBF
  • HTML
  • HTML
LT1767EMS8-3.3#PBF
  • HTML
  • HTML
LT1767EMS8-3.3#TRPBF
  • HTML
  • HTML
LT1767EMS8-5#PBF
  • HTML
  • HTML
LT1767EMS8-5#TRPBF
  • HTML
  • HTML
LT1767EMS8E#PBF
  • HTML
  • HTML
LT1767EMS8E#TRPBF
  • HTML
  • HTML
LT1767EMS8E-1.8#PBF
  • HTML
  • HTML
LT1767EMS8E-1.8#TRPBF
  • HTML
  • HTML
LT1767EMS8E-2.5#PBF
  • HTML
  • HTML
LT1767EMS8E-2.5#TRPBF
  • HTML
  • HTML
LT1767EMS8E-3.3#PBF
  • HTML
  • HTML
LT1767EMS8E-3.3#TRPBF
  • HTML
  • HTML
LT1767EMS8E-5#PBF
  • HTML
  • HTML
LT1767EMS8E-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1767EMS8#PBF

製造中

LT1767EMS8#TRPBF

製造中

LT1767EMS8-1.8#PBF

製造中

LT1767EMS8-1.8#TRPBF

製造中

LT1767EMS8-2.5#PBF

製造中

LT1767EMS8-2.5#TRPBF

製造中

LT1767EMS8-5#PBF

製造中

LT1767EMS8-5#TRPBF

製造中

LT1767EMS8E#PBF

製造中

LT1767EMS8E#TRPBF

製造中

LT1767EMS8E-1.8#PBF

製造中

LT1767EMS8E-1.8#TRPBF

製造中

LT1767EMS8E-2.5#PBF

製造中

LT1767EMS8E-2.5#TRPBF

製造中

LT1767EMS8E-5#PBF

製造中

LT1767EMS8E-5#TRPBF

製造中

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1767EMS8#PBF

製造中

LT1767EMS8#TRPBF

製造中

LT1767EMS8-1.8#PBF

製造中

LT1767EMS8-1.8#TRPBF

製造中

LT1767EMS8-2.5#PBF

製造中

LT1767EMS8-2.5#TRPBF

製造中

LT1767EMS8-3.3#PBF

製造中

LT1767EMS8-3.3#TRPBF

製造中

LT1767EMS8-5#PBF

製造中

LT1767EMS8-5#TRPBF

製造中

LT1767EMS8E#PBF

製造中

LT1767EMS8E#TRPBF

製造中

LT1767EMS8E-1.8#PBF

製造中

LT1767EMS8E-1.8#TRPBF

製造中

LT1767EMS8E-2.5#PBF

製造中

LT1767EMS8E-2.5#TRPBF

製造中

LT1767EMS8E-3.3#PBF

製造中

LT1767EMS8E-3.3#TRPBF

製造中

LT1767EMS8E-5#PBF

製造中

LT1767EMS8E-5#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1767EMS8-3.3#PBF

製造中

LT1767EMS8-3.3#TRPBF

製造中

LT1767EMS8E-3.3#PBF

製造中

LT1767EMS8E-3.3#TRPBF

製造中

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1767EMS8#PBF

製造中

LT1767EMS8#TRPBF

製造中

LT1767EMS8-1.8#PBF

製造中

LT1767EMS8-1.8#TRPBF

製造中

LT1767EMS8-2.5#PBF

製造中

LT1767EMS8-2.5#TRPBF

製造中

LT1767EMS8-5#PBF

製造中

LT1767EMS8-5#TRPBF

製造中

LT1767EMS8E#PBF

製造中

LT1767EMS8E#TRPBF

製造中

LT1767EMS8E-1.8#PBF

製造中

LT1767EMS8E-1.8#TRPBF

製造中

LT1767EMS8E-2.5#PBF

製造中

LT1767EMS8E-2.5#TRPBF

製造中

LT1767EMS8E-5#PBF

製造中

LT1767EMS8E-5#TRPBF

製造中

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1767EMS8#PBF

製造中

LT1767EMS8#TRPBF

製造中

LT1767EMS8-1.8#PBF

製造中

LT1767EMS8-1.8#TRPBF

製造中

LT1767EMS8-2.5#PBF

製造中

LT1767EMS8-2.5#TRPBF

製造中

LT1767EMS8-3.3#PBF

製造中

LT1767EMS8-3.3#TRPBF

製造中

LT1767EMS8-5#PBF

製造中

LT1767EMS8-5#TRPBF

製造中

LT1767EMS8E#PBF

製造中

LT1767EMS8E#TRPBF

製造中

LT1767EMS8E-1.8#PBF

製造中

LT1767EMS8E-1.8#TRPBF

製造中

LT1767EMS8E-2.5#PBF

製造中

LT1767EMS8E-2.5#TRPBF

製造中

LT1767EMS8E-3.3#PBF

製造中

LT1767EMS8E-3.3#TRPBF

製造中

LT1767EMS8E-5#PBF

製造中

LT1767EMS8E-5#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1767EMS8-3.3#PBF

製造中

LT1767EMS8-3.3#TRPBF

製造中

LT1767EMS8E-3.3#PBF

製造中

LT1767EMS8E-3.3#TRPBF

製造中

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC502A

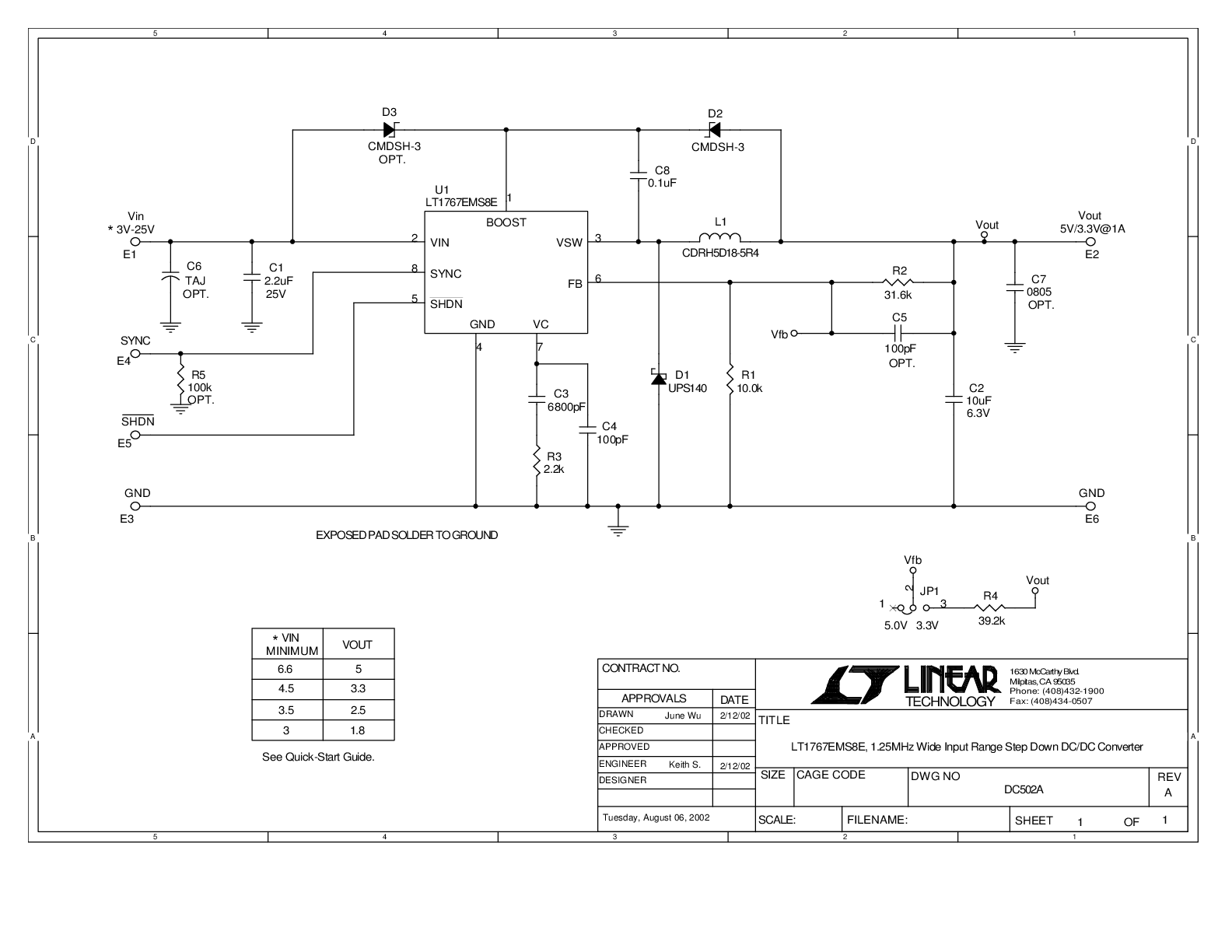

LT1767EMS8E | 1.25MHz Wide Input Range Step-Down DC/DC Converter, 3V to 25V Input, 5V/3/3VOUT @ 1A
