LT1766

5.5V~60V、1.5A、200kHz降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.37
機能
  • 広い入力範囲:5.5V~60V
  • 1.5Aのピーク・スイッチ電流
  • 200kHzの固定スイッチング周波数
  • 飽和スイッチ設計:0.2Ω
  • デューティ・サイクル全域でピーク・スイッチ電流を維持
  • 低い実効消費電流:2.5mA
  • 低いシャットダウン電流:25μA
  • 1.2Vの帰還リファレンス電圧(LT1766)
  • 5V固定出力(LT1766-5)
  • 容易に同期可能
  • サイクルごとの電流制限
  • 小型16ピンSSOPパッケージと熱特性が改善された小型16ピンTSSOPパッケージ
製品概要
show more Icon

LT1766/LT1766-5は最大60Vの入力電圧で動作する200kHzモノリシック降圧スイッチング ・レギュレータです。高効率な1.5A、0.2Ωスイッチに加え、発振器、制御回路、ロジック回路など必要なすべての回路を内蔵しています。電流モード制御アーキテクチャを採用して いるので、過渡応答が高速で、優れたループ安定性が得られます。

特殊な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。回路をバイアスする出力とパワー・スイッチを飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、特許取得の回路により、デューティ・サイクル全域でピーク・スイッチ電流を維持します。シャットダウン・ピンは消費電流を25μAまで低減し、ロジック・レベル入力を使用して 228kHz~700kHzの外部クロックソースに同期可能です。

LT1766/LT1766-5は背面露出により熱特性を改善したヒューズド・リード・フレームの16ピンSSOPパッケージまたはTSSOPパッケージで供給されます。


アプリケーション

  • 高電圧機器、産業用機器、車載用機器
  • 携帯用コンピュータ
  • バッテリ駆動システム
  • バッテリ・チャージャ
  • 配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$4.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1766EFE#PBF
  • HTML
  • HTML
LT1766EFE#TRPBF
  • HTML
  • HTML
LT1766EFE-5#PBF
  • HTML
  • HTML
LT1766EFE-5#TRPBF
  • HTML
  • HTML
LT1766EGN#PBF
  • HTML
  • HTML
LT1766EGN#TRPBF
  • HTML
  • HTML
LT1766EGN-5#PBF
  • HTML
  • HTML
LT1766EGN-5#TRPBF
  • HTML
  • HTML
LT1766HFE#PBF
  • HTML
  • HTML
LT1766HFE#TRPBF
  • HTML
  • HTML
LT1766IFE#PBF
  • HTML
  • HTML
LT1766IFE#TRPBF
  • HTML
  • HTML
LT1766IFE-5#PBF
  • HTML
  • HTML
LT1766IFE-5#TRPBF
  • HTML
  • HTML
LT1766IGN#PBF
  • HTML
  • HTML
LT1766IGN#TRPBF
  • HTML
  • HTML
LT1766IGN-5#PBF
  • HTML
  • HTML
LT1766IGN-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1766EFE#PBF

製造中

LT1766EFE#TRPBF

製造中

LT1766EFE-5#PBF

製造中

LT1766EFE-5#TRPBF

製造中

LT1766HFE#PBF

製造中

LT1766HFE#TRPBF

製造中

LT1766IFE#PBF

製造中

LT1766IFE#TRPBF

製造中

LT1766IFE-5#PBF

製造中

LT1766IFE-5#TRPBF

製造中

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1766EGN#PBF

製造中

LT1766EGN#TRPBF

製造中

LT1766EGN-5#PBF

製造中

LT1766EGN-5#TRPBF

製造中

LT1766IGN#PBF

製造中

LT1766IGN#TRPBF

製造中

LT1766IGN-5#PBF

製造中

LT1766IGN-5#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1766EGN#PBF

製造中

LT1766EGN#TRPBF

製造中

LT1766EGN-5#PBF

製造中

LT1766EGN-5#TRPBF

製造中

LT1766IGN#PBF

製造中

LT1766IGN#TRPBF

製造中

LT1766IGN-5#PBF

製造中

LT1766IGN-5#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1766EFE#PBF

製造中

LT1766EFE#TRPBF

製造中

LT1766EFE-5#PBF

製造中

LT1766EFE-5#TRPBF

製造中

LT1766HFE#PBF

製造中

LT1766HFE#TRPBF

製造中

LT1766IFE#PBF

製造中

LT1766IFE#TRPBF

製造中

LT1766IFE-5#PBF

製造中

LT1766IFE-5#TRPBF

製造中

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1766EGN#PBF

製造中

LT1766EGN#TRPBF

製造中

LT1766EGN-5#PBF

製造中

LT1766EGN-5#TRPBF

製造中

LT1766IGN#PBF

製造中

LT1766IGN#TRPBF

製造中

LT1766IGN-5#PBF

製造中

LT1766IGN-5#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1766EGN#PBF

製造中

LT1766EGN#TRPBF

製造中

LT1766EGN-5#PBF

製造中

LT1766EGN-5#TRPBF

製造中

LT1766IGN#PBF

製造中

LT1766IGN#TRPBF

製造中

LT1766IGN-5#PBF

製造中

LT1766IGN-5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

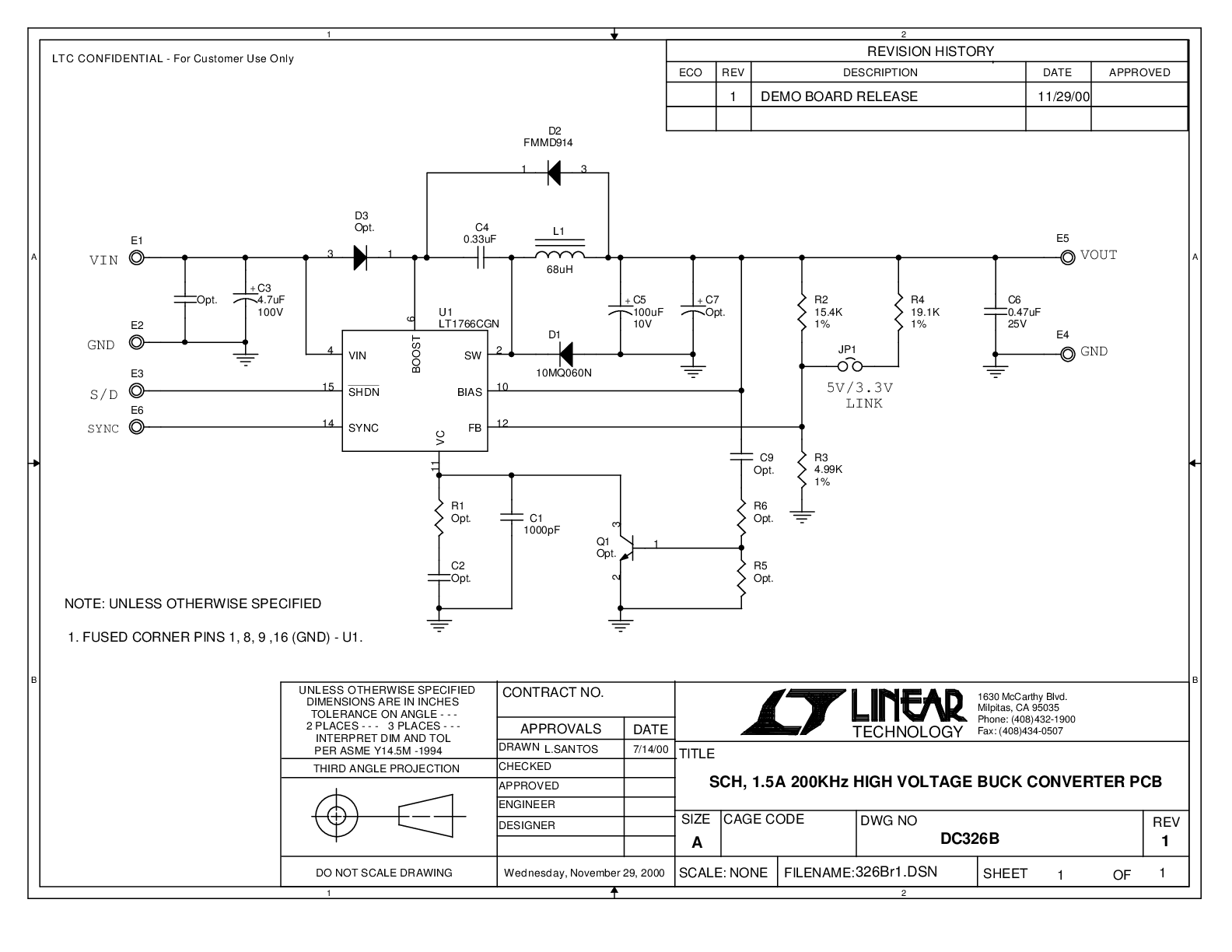

DC326B

LT1766EGN | 200KHz High Voltage Buck Converter, 5.5 - 60VIN @ up to 1A, Jumper Selectable 3.3 or 5VOUT

reference details image

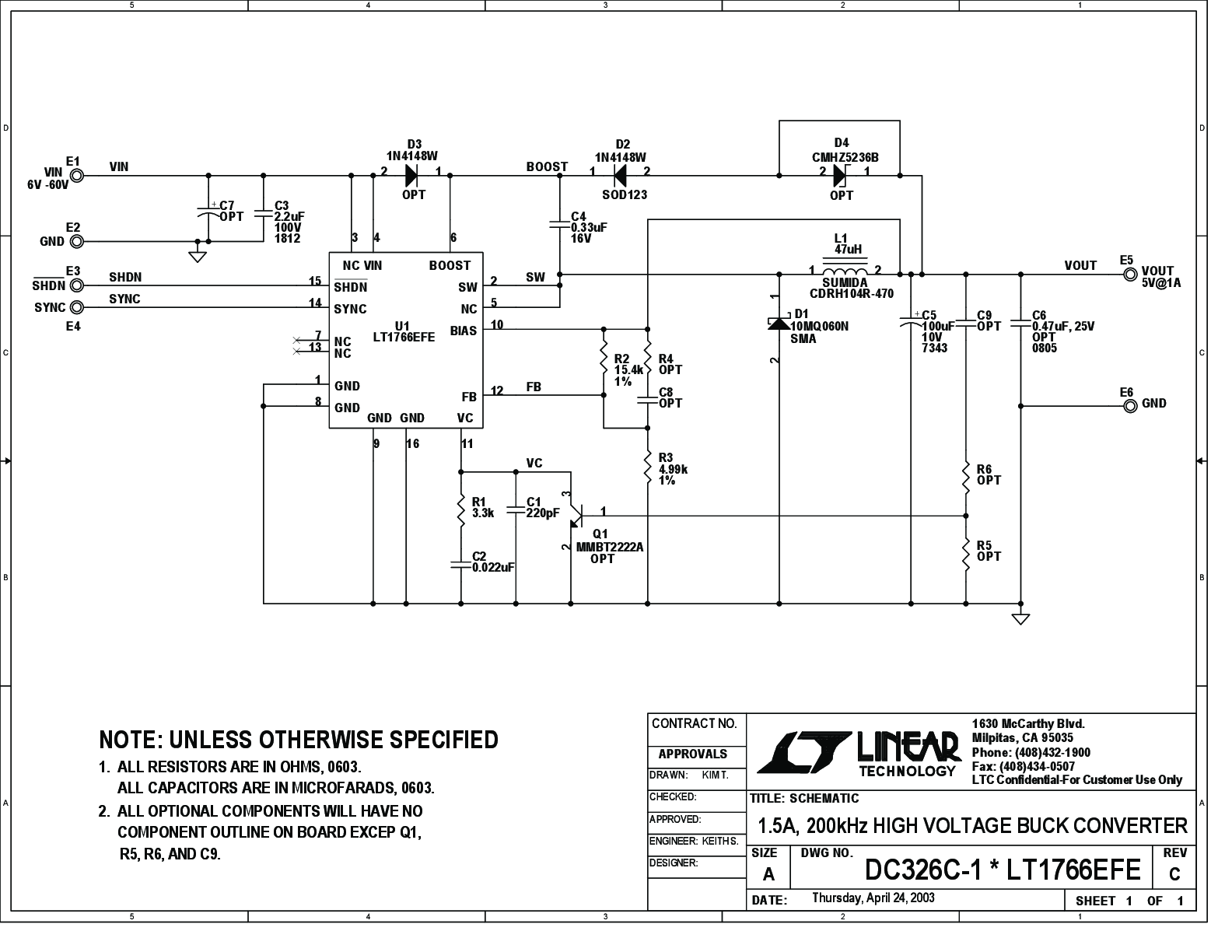

DC326C

LT1766EFE | 1.5A, 200kHz High Voltage Buck Converter, VIN = 6V-60V, VOUT = 5V @ 1A

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
