LT1737

高電力絶縁型フライバック・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.64
特長
  • 外付けISENSE抵抗で外部パワーMOSFETをドライブ
  • 電源電圧範囲:4.5V~20V
  • フライバック電圧は外付け部品によってのみ制限される
  • 一次側巻線から出力電圧を直接検知 - オプトアイソレータ不要
  • ユーザ調整なしで高精度安定化を実現
  • 不連続モードでも安定化を維持
  • 外部コンデンサにより50kHz~250kHzのスイッチング周波数を設定
  • 16ピンGNおよびSOパッケージで供給
  • 負荷補償(オプション)
  • 低電圧ロックアウト(オプション)
  • SHDNピンはIQを標準50μAに低減
製品概要
show more Icon

LT1737は、特に絶縁型フライバック・トポロジー用に設計されたモノリシック・スイッチング・レギュレータ・コントローラです。外部MOSFETのゲートをドライブし、電力供給は一般にDC電源電圧からになります。出力電圧の帰還情報は、第3トランス巻線、一次巻線、あるいは直接DC帰還など、さまざまな方法によって供給できます(アプリケーション情報を参照)。ゲート・ドライブ能力と適切な外部MOSFETおよび他の電源経路の部品との組合せにより、最大数十ワットの負荷電力を供給可能です。

LT1737は、現在入手可能な他の絶縁型フライバック・コントローラICには見られない多くの特長を備えています。電流モード・スイッチング技術を利用して、優れたACおよびDCライン・レギュレーションを提供します。独自の制御回路により、ほとんどのアプリケーションにおいて、不連続モード時にも安定化を維持できます。また、オプションの負荷補償回路によりロード・レギュレーションを改善することができます。アプリケーションの入力電圧が低すぎるときは、低電圧ロックアウト・ピン(オプション)が動作を停止させます。さらに、外付けコンデンサ(オプション)でソフトスタート機能を実現します。


アプリケーション

  • 絶縁型フライバック・スイッチング・レギュレータ
  • 医療器具
  • 計測器用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1737CGN#PBF
  • HTML
  • HTML
LT1737CGN#TRPBF
  • HTML
  • HTML
LT1737CS#PBF
  • HTML
  • HTML
LT1737CS#TRPBF
  • HTML
  • HTML
LT1737IGN#PBF
  • HTML
  • HTML
LT1737IGN#TRPBF
  • HTML
  • HTML
LT1737IS#PBF
  • HTML
  • HTML
LT1737IS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1737CGN#PBF

製造中

LT1737CGN#TRPBF

製造中

LT1737IGN#PBF

製造中

LT1737IGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1737CGN#PBF

製造中

LT1737CGN#TRPBF

製造中

LT1737IGN#PBF

製造中

LT1737IGN#TRPBF

製造中

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1737CS#PBF

製造中

LT1737CS#TRPBF

製造中

LT1737IS#PBF

製造中

LT1737IS#TRPBF

製造中

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1737CS#PBF

製造中

LT1737CS#TRPBF

製造中

LT1737IS#PBF

製造中

LT1737IS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1737CGN#PBF

製造中

LT1737CGN#TRPBF

製造中

LT1737IGN#PBF

製造中

LT1737IGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1737CGN#PBF

製造中

LT1737CGN#TRPBF

製造中

LT1737IGN#PBF

製造中

LT1737IGN#TRPBF

製造中

10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1737CS#PBF

製造中

LT1737CS#TRPBF

製造中

LT1737IS#PBF

製造中

LT1737IS#TRPBF

製造中

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1737CS#PBF

製造中

LT1737CS#TRPBF

製造中

LT1737IS#PBF

製造中

LT1737IS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

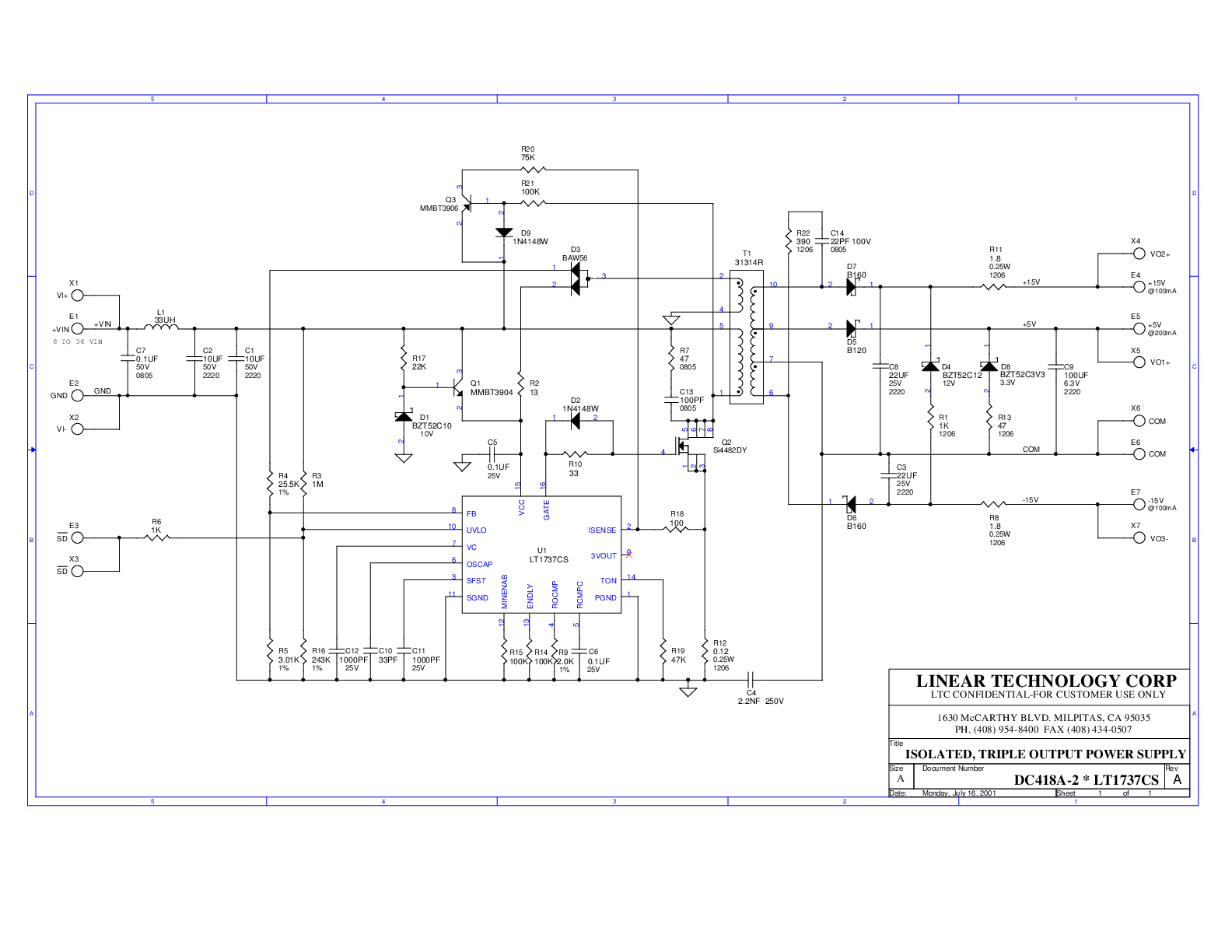

DC418A

LT1737CS | Isolated, Triple Output Power Supply, VIN=8V to 36V, VOUT=+15V @ 100mA, -15V @ 100mA, +5V @ 200mA

zoom

DC418A

LT1737CS | Isolated, Triple Output Power Supply, VIN=8V to 36V, VOUT=+15V @ 100mA, -15V @ 100mA, +5V @ 200mA

LT1737CS | Isolated, Triple Output Power Supply, VIN=8V to 36V, VOUT=+15V @ 100mA, -15V @ 100mA, +5V @ 200mA

製品の詳細

DC418A: Demo Board for the LT1737 High Power Isolated Flyback Controller





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
