製品概要
機能と利点
- 外付けISENSE抵抗を使用し外部パワーMOSFETをドライブ
- アプリケーションの入力電圧は外部パワー部品によってのみ制限
- 一次側巻線から出力電圧を直接センス － オプトアイソレータが不要
- ユーザ調整なしで高精度レギュレーションを実現
- 不連続モードでレギュレーションを維持
- 外部コンデンサにより50kHz～250kHzのスイッチング周波数を設定
- 16ピンGNおよびSOパッケージで供給
- 負荷補償（オプション）
- 低電圧ロックアウト（オプション）
製品概要
LT1725は、特に絶縁型フライバック・トポロジー用に設計されたモノリシック・スイッチング・レギュレータ・コントローラです。外部MOSFETのゲートをドライブし、通常は第3のトランス巻線から電力が供給されます。これらの特長により、アプリケーションの入力電圧は外部パワー経路の部品によってのみ制限されます。また、第3のトランス巻線は、オプトアイソレータが不要であるといった出力電圧帰還情報も提供します。ゲート・ドライブ能力と適切な外部MOSFETとの組合せにより、数十ワットまでの負荷電力を供給することができます。
LT1725は、現在入手可能な他のスイッチング・レギュレータICには見られない多くの特長を備えています。電流モード・スイッチング技術を利用しているため、優れたACおよびDCライン・レギュレーションを提供します。ほとんどのアプリケーションでは、独自の制御回路によって不連続モードでもレギュレーションを維持できます。オプションの負荷補償回路によりロード・レギュレーションを改善しています。アプリケーションの入力電圧が低すぎるときは、オプションの低電圧ロックアウト・ピンで動作を停止できます。また、オプションの外付けコンデンサによって、ソフトスタート機能が実現されます。一次側のアプリケーション回路に電力を供給するために、数mAまでの電流を供給可能な3V出力を備えています。
アプリケーション
- テレコム用絶縁型コンバータ
- オフライン絶縁型電源
- 計装用電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (8)
参考資料
-
R387 Reliability Data3/26/2018
-

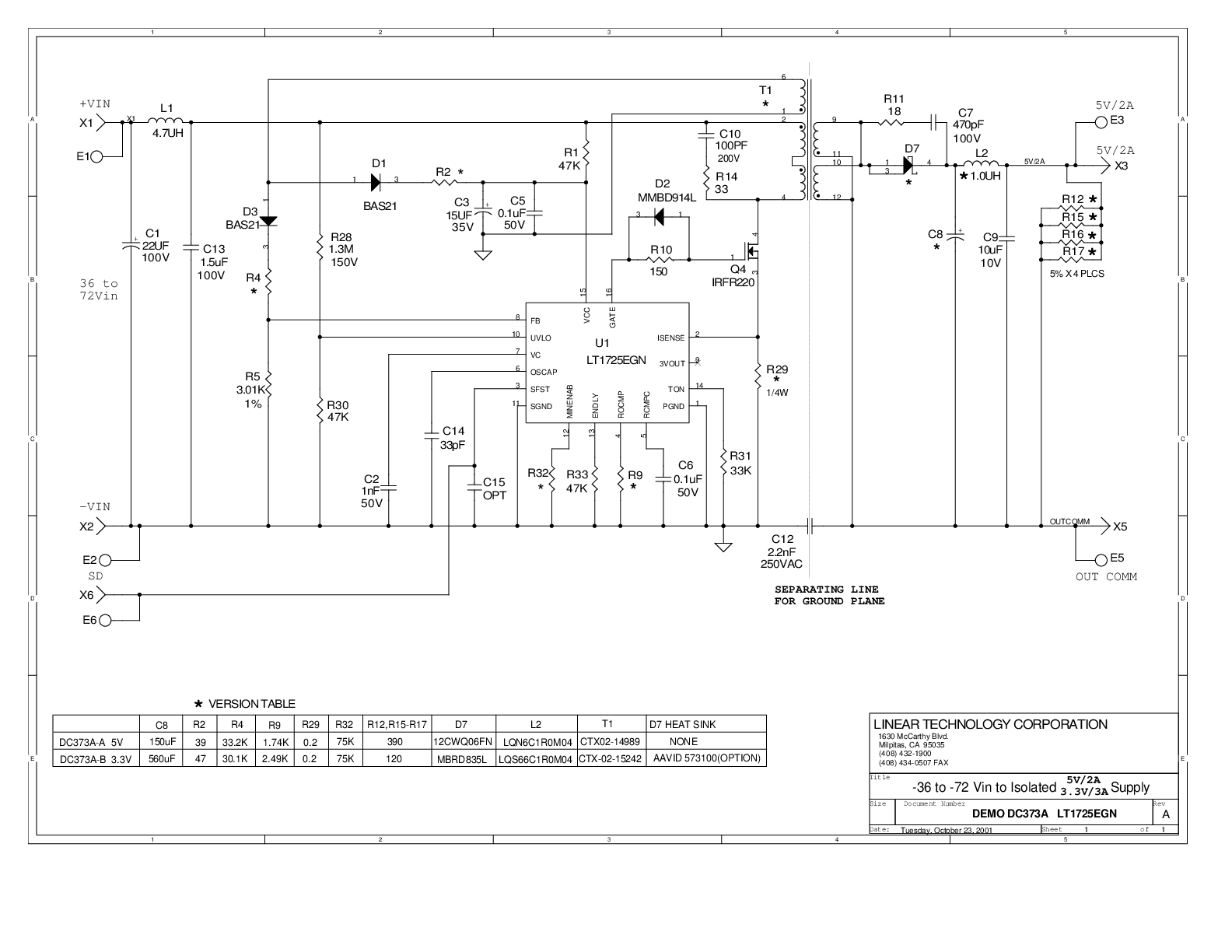

DC37*A - Demo Manual3/19/2010
-
DC526A-A - Demo Manual12/7/2009
-

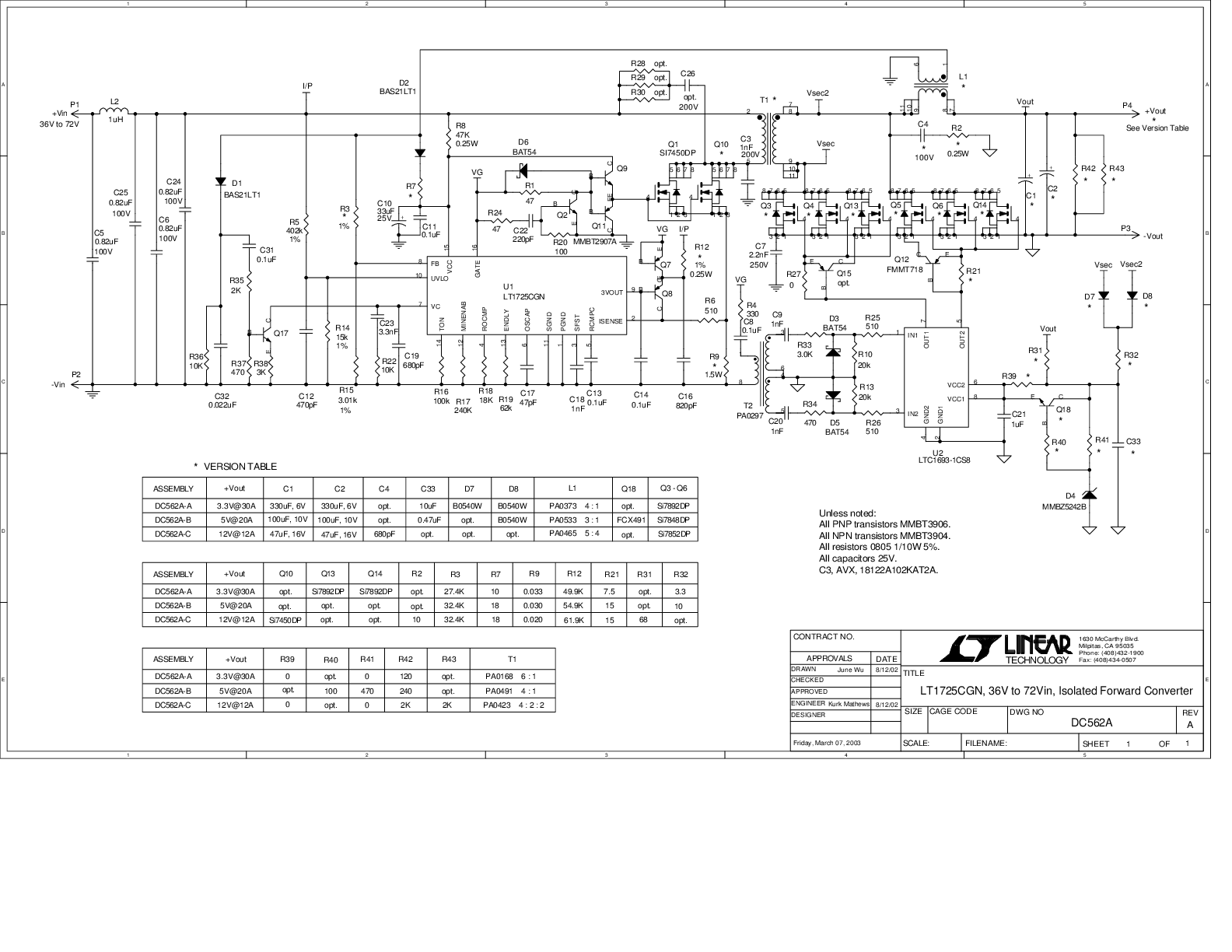

DC562A-C - Demo Manual12/7/2009
-
DC562A-B - Demo Manual12/7/2009
-

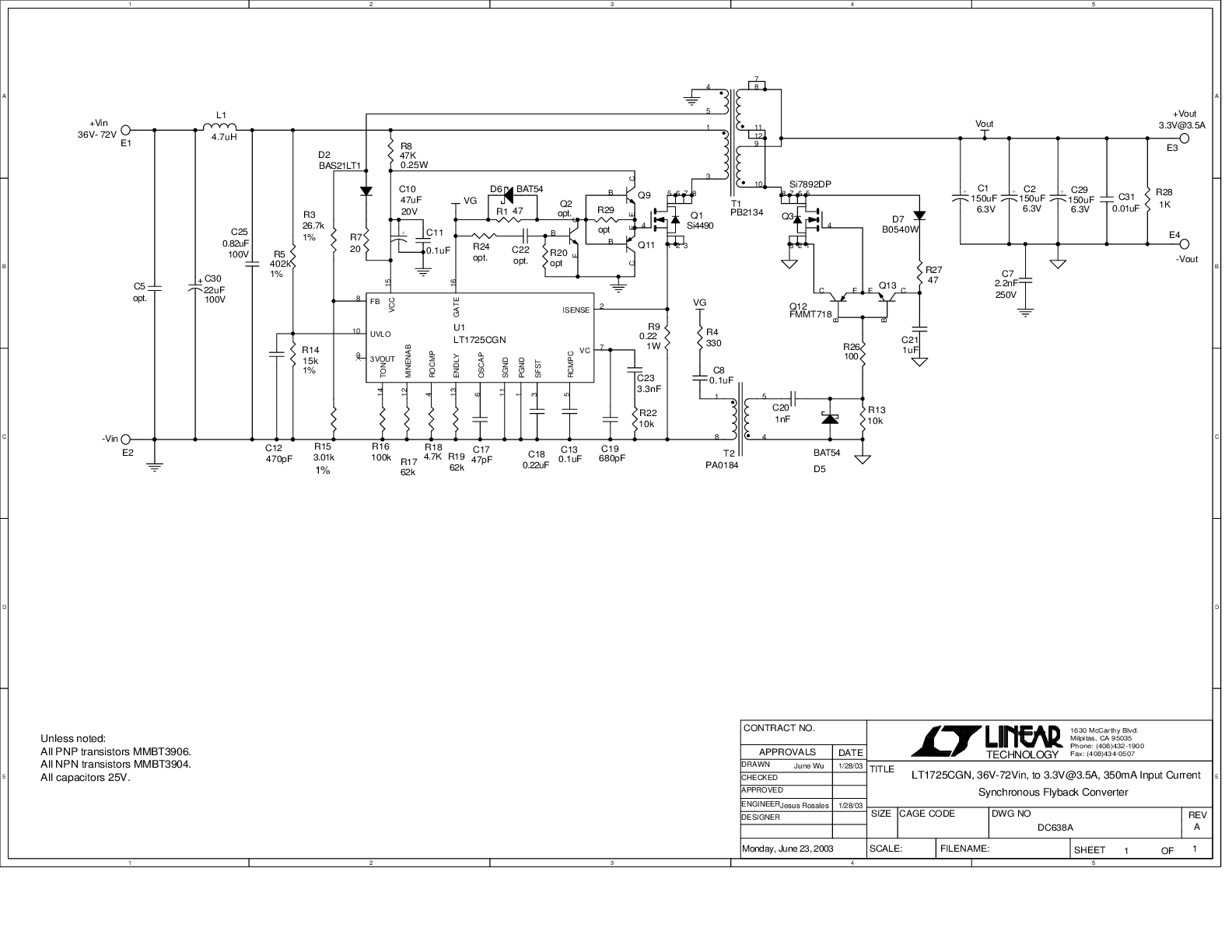

DC638A - Demo Manual9/24/2009
-

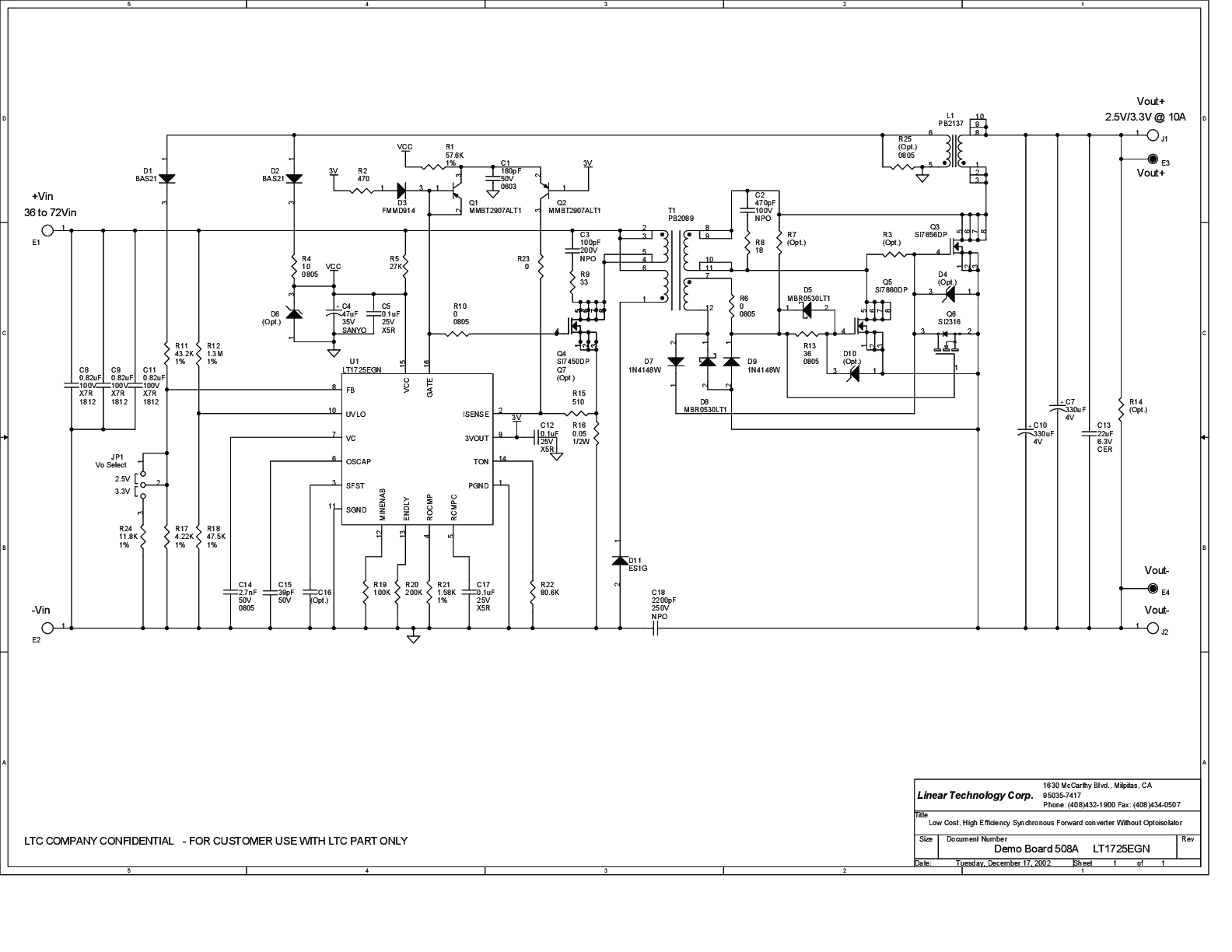

DC508A - Demo Manual9/24/2009
-
DC431A - Demo Manual9/24/2009
-
Simple Isolated Telecom Flyback Circuit Provides Regulation Without Optocoupler5/1/2002 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1725
おすすめ製品
LT1725 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1725CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1725CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1725CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1725CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1725IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1725IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1725IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LT1725IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R387 Reliability Data |
