LT1618

製造中

定電流/定電圧1.4MHz昇圧DC/DCコンバータ

製品モデル
4
1Ku当たりの価格
最低価格:$2.13
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 高精度の入出力電流制御:全温度範囲で±5%
  • 高精度の出力電圧制御:±1%
  • 広いVIN範囲:1.6V~18V
  • スイッチング周波数:1.4MHz
  • 高出力電圧:最大35V
  • 低VCESATスイッチ:200mV/1A
  • (3mm×3mm×0.8mm)10ピンDFNパッケージと10ピンMSOPパッケージ
LT1618
定電流/定電圧1.4MHz昇圧DC/DCコンバータ

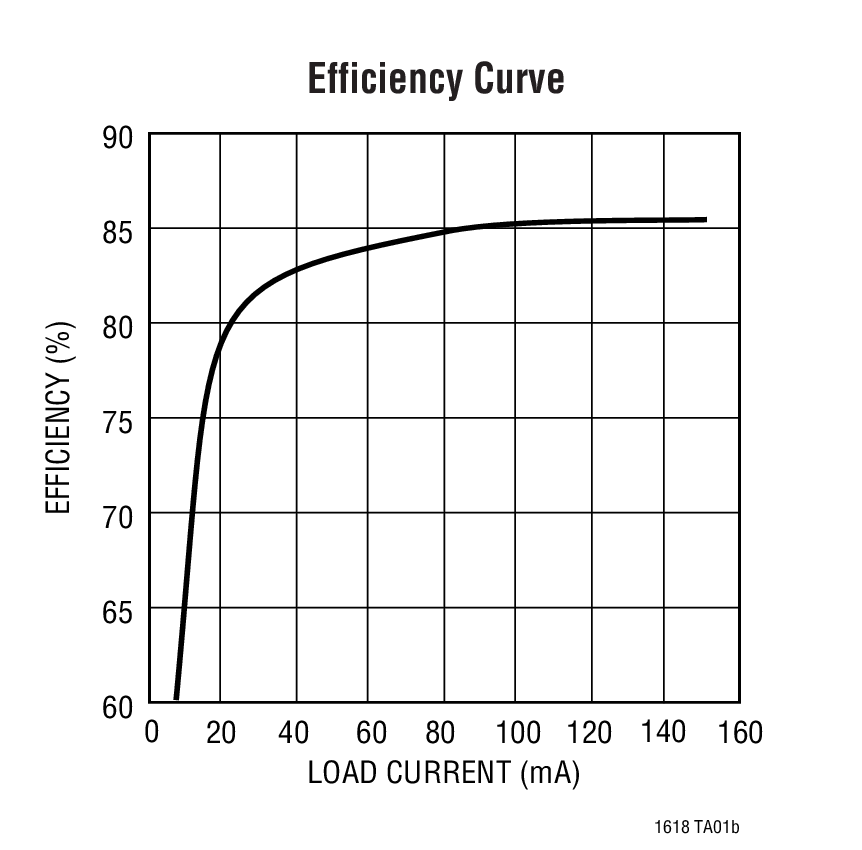

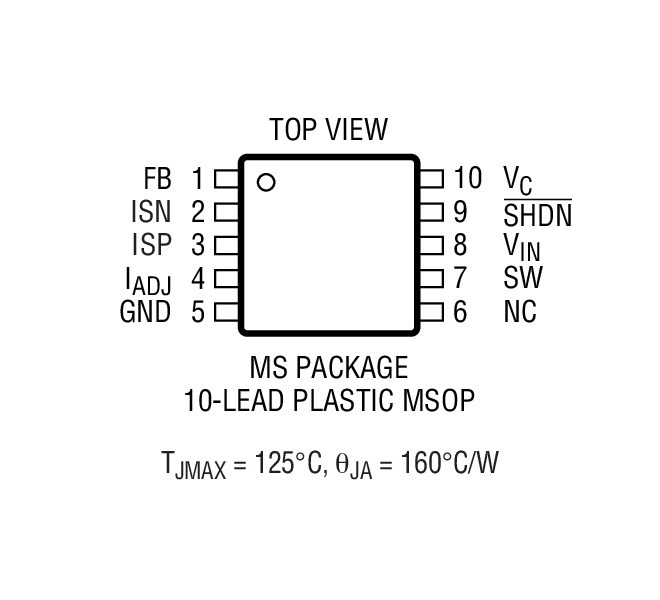

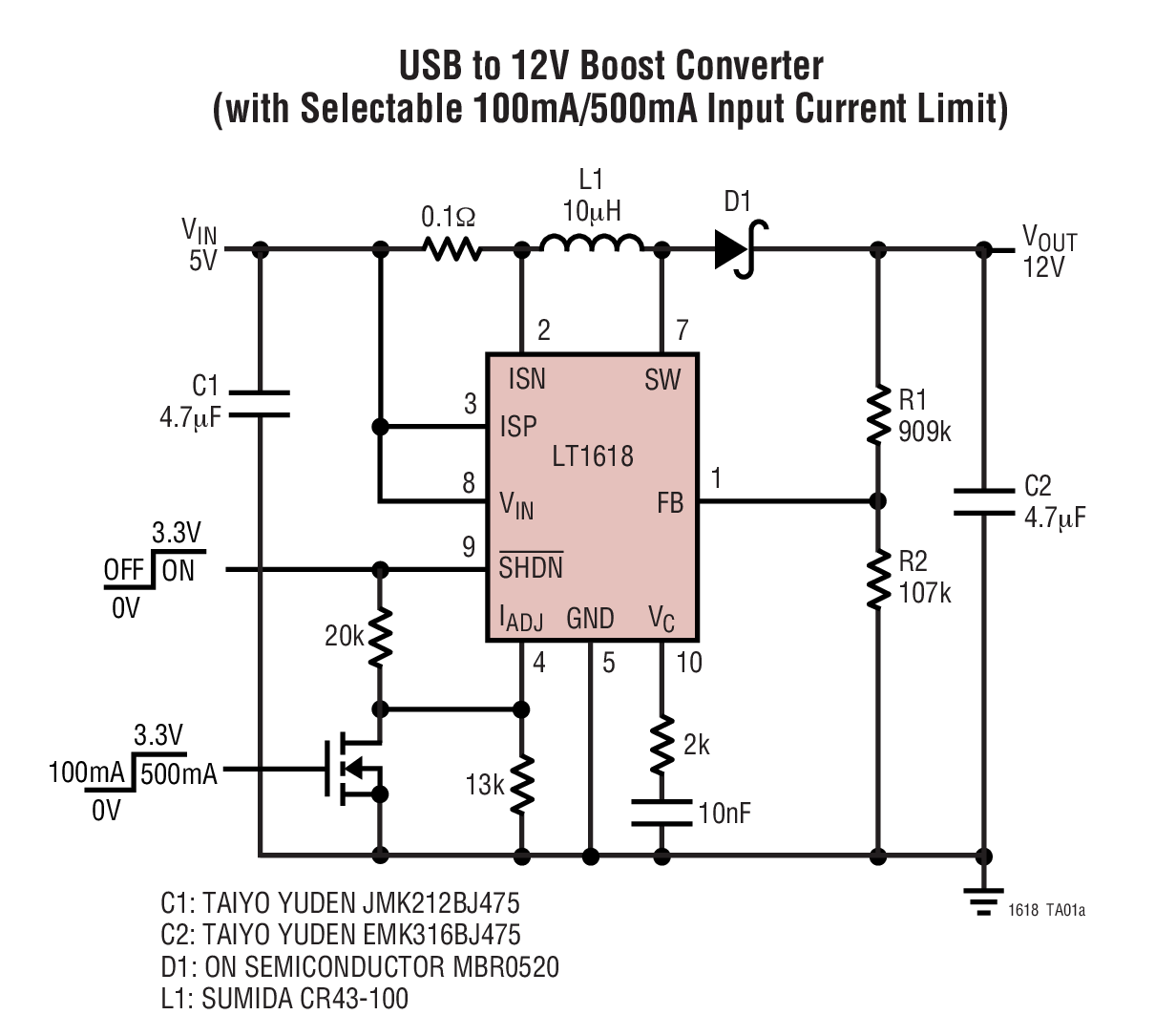

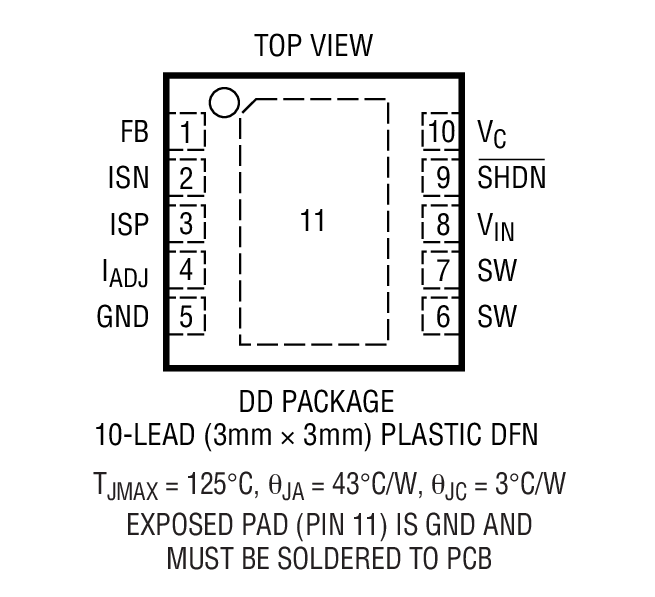

USB to 12V Boost Converter (with Selectable 100mA/500mA Input Current Limit) Efficiency Curve Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
TimerBlox 1
LTC6992-1 製造中 TimerBlox 電圧制御パルス幅変調器(PWM)
アナログ温度センサー 1
LTC2997 製造中 リモート/内部温度センサ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC780B

LT1618 デモボード | CC/CVブースト、3.3V ≤ V入力 ≤ 4.2V、V出力 = 12V@250mA(CV)または3.5V@500mA(CC)

製品詳細

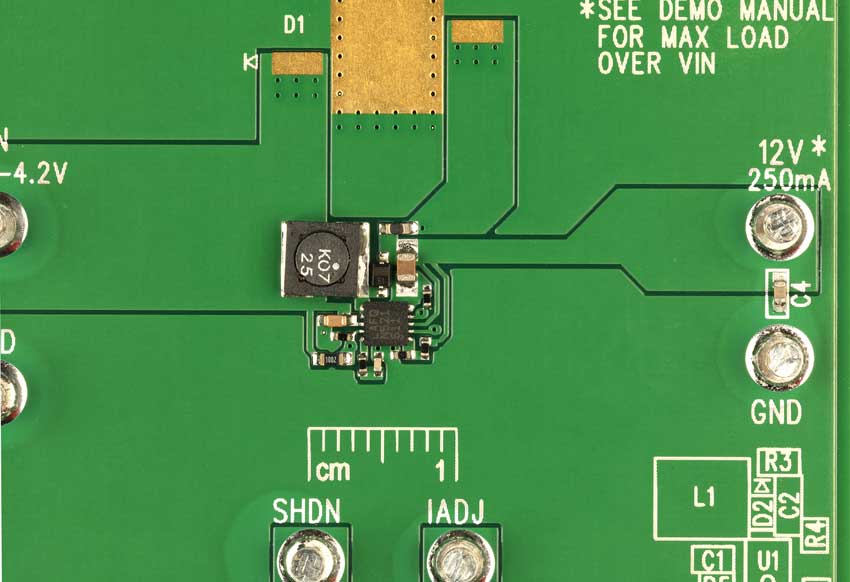

デモ回路780Bは、LT1618を搭載する、定電流定電圧1.4MHz昇圧DC/DCコンバータです。DC780Bは、3.3V〜4.2Vの電源から12V、250mAを出力する汎用ブースト・コンバータを実証します。


デモボードはLEDドライバとしても利用でき、Luxeon LED(未インストール)が順方向電圧3.5Vで500mAの安定化電流(デフォルト電流)で駆動されます。値またはR4を2.2Mに変更することで、LED電流を250mAに安定化できます。


LT1618はより広い入力電圧に使用できますが、出力電圧レベルと部品の選択により、このデモ回路はリチウムイオン・バッテリの入力レベルに制限されます。

DC780B
LT1618 デモボード | CC/CVブースト、3.3V ≤ V入力 ≤ 4.2V、V出力 = 12V@250mA(CV)または3.5V@500mA(CC)

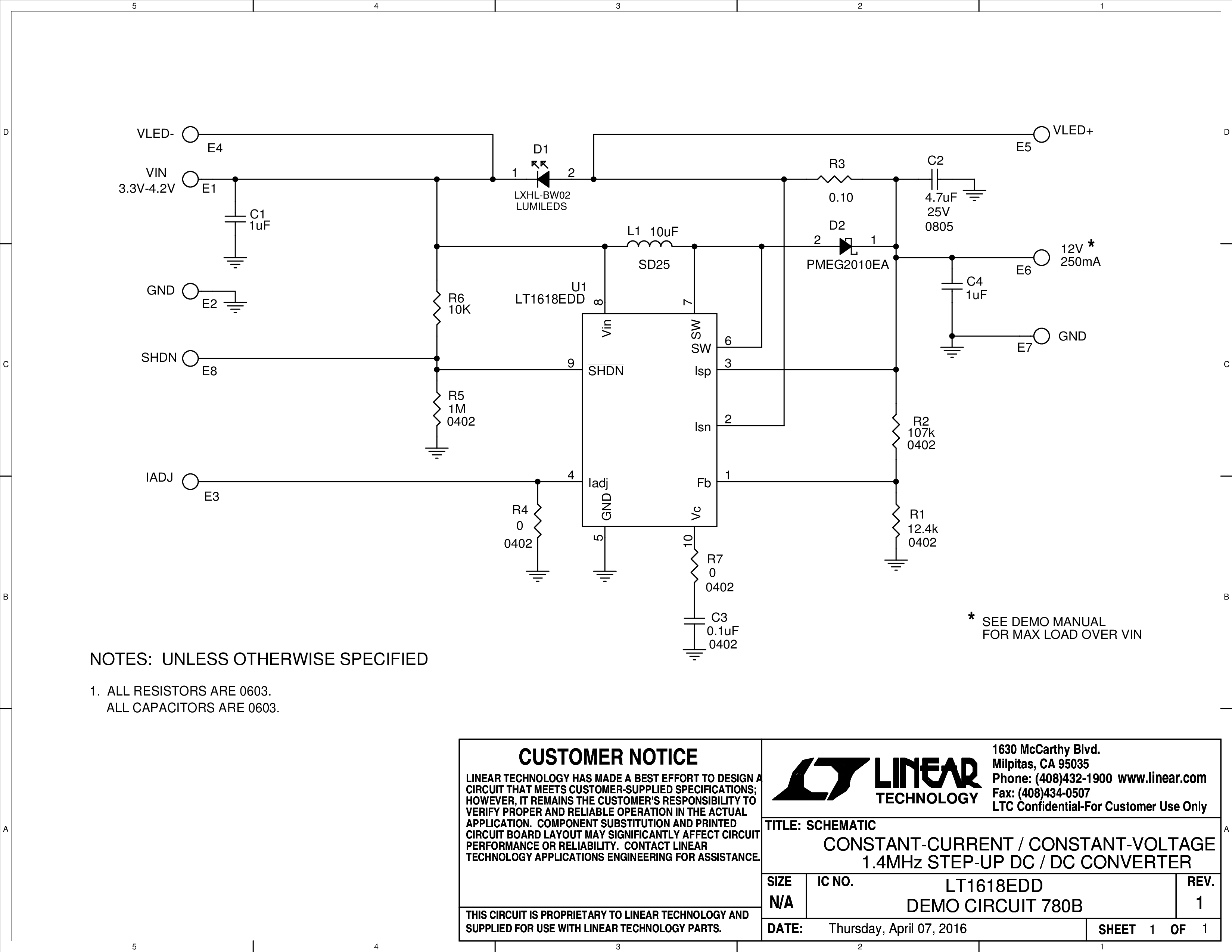

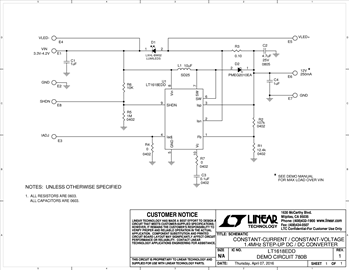

DC780B-2 DC780B-4 DC780B-1 DC780B-3 DC780B Schematic Image
