LT1613

1.4MHz、5ピンSOT-23、1セル動作 DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.44
機能
  • 小型のコンデンサとインダクタを使用
  • 内部補償
  • 固定周波数1.4MHz動作
  • 最小1VのVIN で動作
  • 1セルから3V/30mAを供給
  • 3.3V入力から5V/200mAを出力
  • 4個のアルカリ電池から15V/60mAを出力
  • 高出力電圧:最大34V
  • 低シャットダウン電流:1μA未満
  • 低VCESAT のスイッチ:300mA時に300mV
  • 5ピンSOT-23パッケージ
追加の詳細
show more Icon

LT1613は業界の最初の5ピンSOT-23電流モードDC/DCコンバータです。小規模の低電力アプリケーション用に開発されたもので、最低1Vの入力電圧から動作し、1.4MHzでスイッチングを行い、高さ2mm以下の小型で安価なコンデンサとインダクタを使用することができます。小型サイズと高いスイッチング周波数により、1.29cm2以下のPCボード面積で完全なDC/DCコンバータ機能を実現します。これにより、複数出力の電源で各出力電圧に対して別々のレギュレータを使用することができ、1個のレギュレータとカスタム・トランスを使用する、厄介な疑似安定化手法を置き換えることができます。

一定周波数の内部補償された電流モードPWMアーキテクチャなので、出力ノイズは低く予測可能で容易にフィルタ可能です。 LT1613の高電圧スイッチは定格が36Vで、34Vまでの昇圧コンバータ、そして昇降圧(SEPIC)およびフライバック・デザインに最適です。このデバイスは、 3.3V電源から5V/200mA(最大)またはSEPICデザインでは4個のアルカリ電池から5V/200mAを生成することができます。

LT1613は5ピンSOT-23パッケージで供給されます。


アプリケーション

  • デジタル・カメラ
  • ページャ
  • コードレス電話
  • バッテリ・バックアップ
  • LCDバイアス
  • 医療用診断装置
  • ローカル5Vまたは12V電源
  • 外部モデム
  • PCカード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1613CS5#TRMPBF
  • HTML
  • HTML
LT1613CS5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC233A

LT1613CS5 LT1611CS5 | 1.4MHz, SOT-23 DC-DC Converter, 3 Circuits: LT1613 Boost and SEPIC, LT1611 Inverter

zoom

DC233A

LT1613CS5 LT1611CS5 | 1.4MHz, SOT-23 DC-DC Converter, 3 Circuits: LT1613 Boost and SEPIC, LT1611 Inverter

LT1613CS5 LT1611CS5 | 1.4MHz, SOT-23 DC-DC Converter, 3 Circuits: LT1613 Boost and SEPIC, LT1611 Inverter

製品の詳細

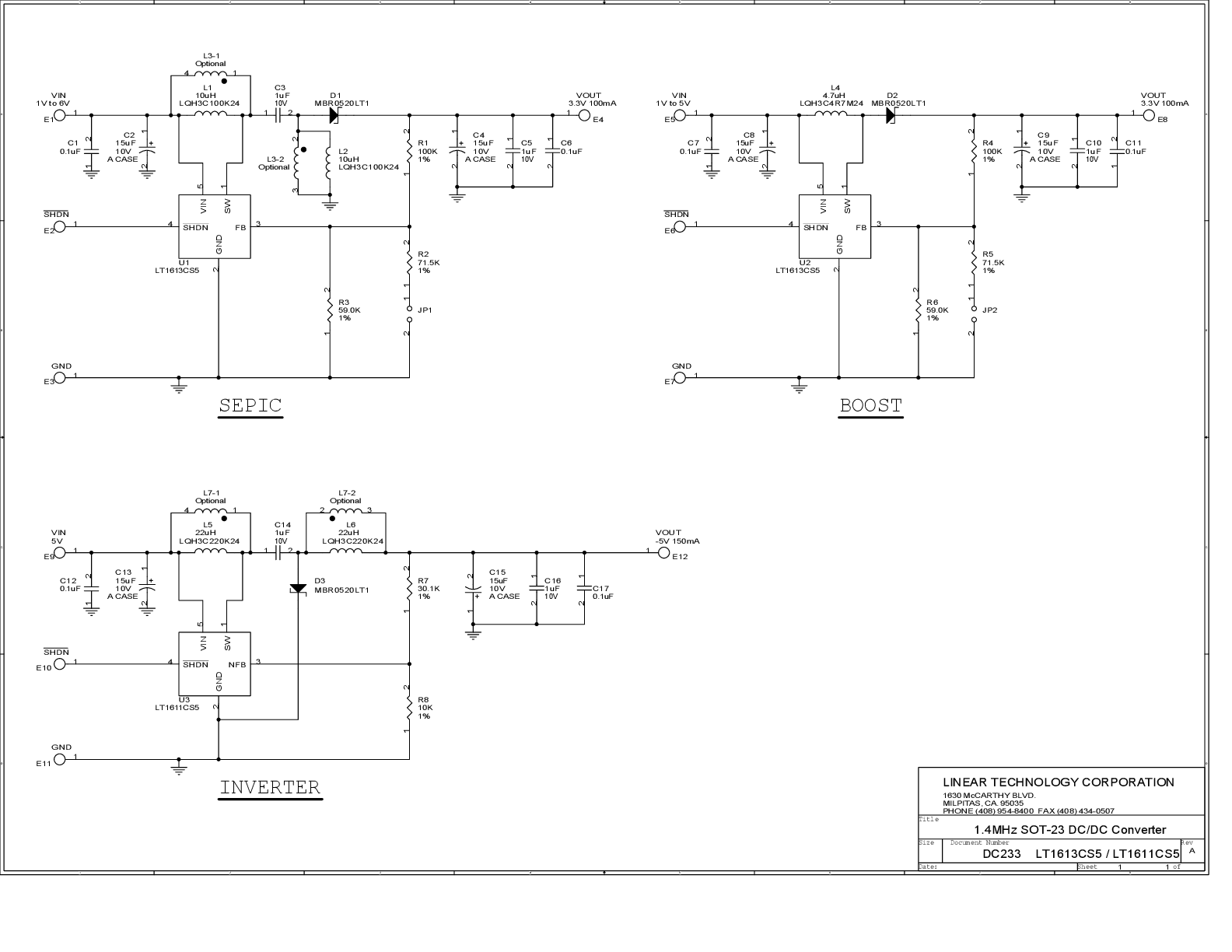

The LT1611 and LT1613 are 5-lead SOT-23, current mode DC/DC converters. Intended for small, low power applications, both operate from inputs as low as 1V and switch at 1.4MHz, allowing the use of tiny, low cost capacitors and inductors. DC233 contains three switching regulator circuits. Two of these demonstrate the use of the LT1613CS5 in a simple boost regulator circuit and in an uncoupled SEPIC circuit. Both circuits produce 3.3V or 5V (jumper selected). The boost circuit produces 200mA in a typical application and occupies less than 0.2 square inches of circuit board area. The SEPIC circuit allows operation from input voltages either higher or lower than the output, making this circuit suitable for single Li-Ion cell to 3.3V conversion or four alkaline cells to 5V conversion. Typical output current for the SEPIC circuit is 120mA. The third circuit demonstrates the LT1611CS5 in a low noise inverting circuit. This circuit can convert 5V to –5V at 160mA.
