製品概要

機能と利点

  • バンド幅: 140MHz(AV=2、RL=150Ω)
  • スルーレート: 1100V/μs
  • 低コスト
  • 出力ドライブ電流: 30mA

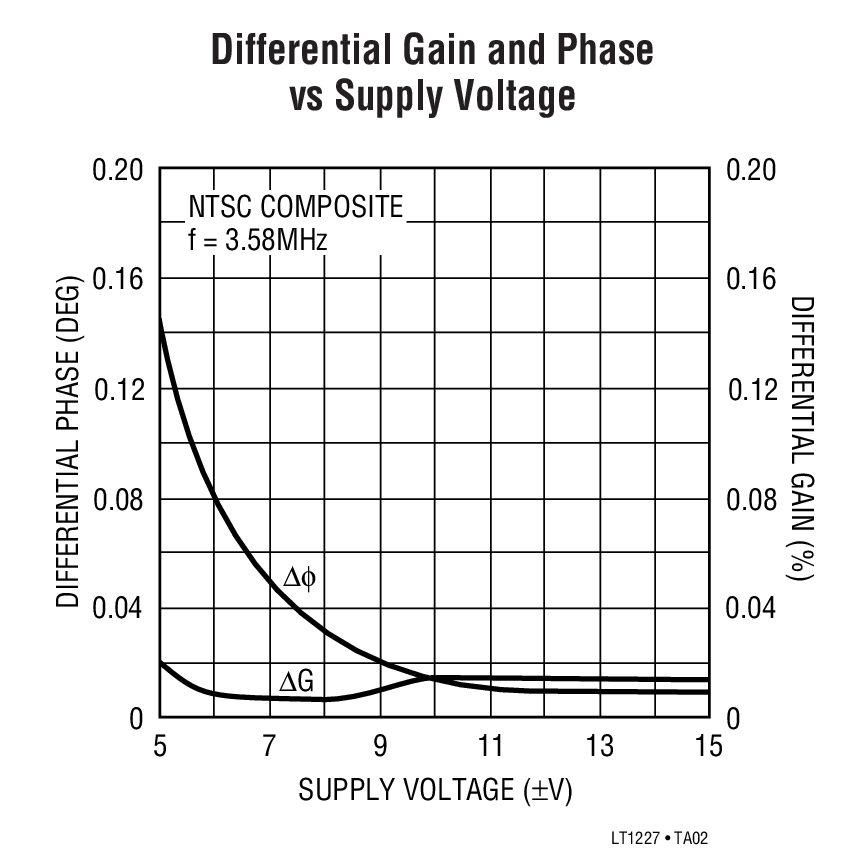

  • 微分利得エラー: 0.01%
  • 微分位相エラー: 0.01°
  • 高入力インピーダンス: 14MΩ、3pF
  • 広い電源電圧範囲: ±2V~±15V
  • シャットダウン時消費電流: IS < 250μA
  • 低消費電流: IS=100mA
  • 同相入力電圧: V+-1.5V ~ V-+1.5V
  • 出力振幅電圧: V+-0.8V ~ V-+0.8V

製品概要

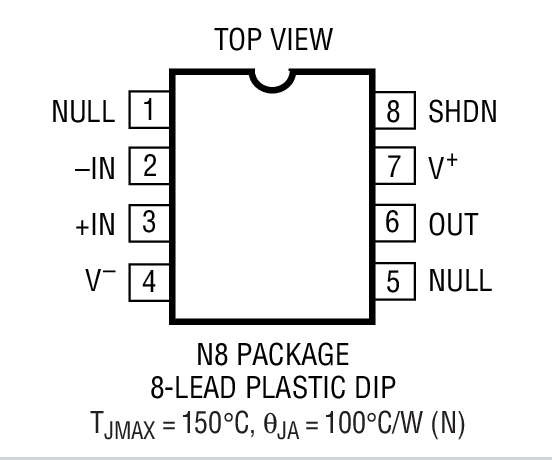

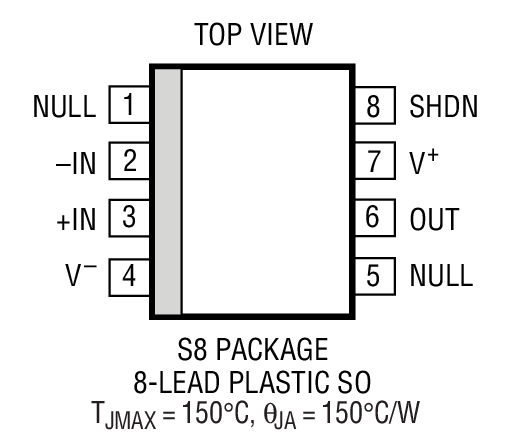

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LT1227は広帯域で優れたビデオ特性をもった電流帰還型アンプです。低い微分利得エラーおよび低い微分位相エラー、広いバンド幅、および30mAの出力ドライブ電流能力を備えているため、ビデオ・システムのケーブル・ドライブに最適です。

デバイスを高インピーダンス、低電流モードに切り替えることができるシャットダウン能力を備えているため、複数のデバイスを並列に接続して出力を選択できます。シャットダウン時における入出力のアイソレーションは、入力振幅が10VP-Pまでは10MHz時に70dBです。シャットダウン・ピンは、オープン・コレクタまたはオープン・ドレイン・ロジックにインターフェースでき、イネーブル/ディセーブル時間はわずか4μsにおさまります。

LT1227は高速アンプの標準的なピン配置となっていますので、多くの従来製品の性能を容易にグレードアップできます。デュアル/クワッド・バージョンについては、LT1229/LT1230のデータシートをご参照ください。

LT1227は、リニアテクノロジー独自のコンプリメンタリ・バイポーラ・プロセスを使用して製造されています。


アプリケーション

  • ビデオ・アンプ
  • ケーブル・ドライバ
  • RGBアンプ
  • テスト装置用アンプ
  • ミキサ・ドライブ用50Ωバッファ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1227
