製品概要

機能と利点

  • 5Aのオンボードスイッチ(LT1074)
  • 60Vの入力電圧まで動作
  • スイッチング周波数: 100kHz
  • 大幅なダイナミック動作の改善
  • 低コスト5ピンおよび7ピン・パッケージで供給可能
  • 待機時消費電流: 8.5mA
  • プログラム可能な電流制限機能
  • マイクロパワーのシャットダウン・モード

製品概要

LT1074は一般的な使用において、わずかな外付け部品で動作する5A(LT1076は2A)のモノリシック・パイポーラ・スイッチング・レギュレータICです。パワー・スイッチ、オシレータ、コントロール回路、すべての電流制限回路などをチップに内蔵しています。基本的には従来の正出力バック・コンバータに対応しますが、正負反転コンバータ、負出力ブース・コンバータ、およびフライバック・コンバータなどにも対応可能です。スイッチ出力はグランドから40V下までスイングさせることができるため、LT1074はバックモードでタップ・インダクタをドライブして、最大10Aの出力電流を取り出すことができます。

LT1074はフィードバック・ループに真のアナログに乗算器を使用していますので、入力電圧の変動に瞬時に対応でき、また入力電圧から独立したループゲインを作ることができます。その結果、レギュレータのダイナミック動作は、従来の設計より大幅に改善されています。

LT1074にはチップ上にパルス毎の電流制限回路が内蔵されていますので、出力過負荷、または出力短絡から保護されます。バック・コンバータとして使用した場合の入力電圧範囲は8Vから60Vまでですが、反転またはブースト・コンバータとして使用し自己ブーストする場合の入力電圧は、最低5Vから可能です。

LT1074は、発振周波数が100kHzにプリセットされ、6.5A(LT1076は2.6A)の電流制限を備えた低コストのTO-220またはDDパッケージで供給されます。さらに、完全なマイクロパワー・シャットダウン機能も備えています。設計の詳細については、AN-44を参照してください。

固定5V出力、2Aバージョンも用意しております。LT1076-5のデータ・シートを参照してください。


アプリケーション

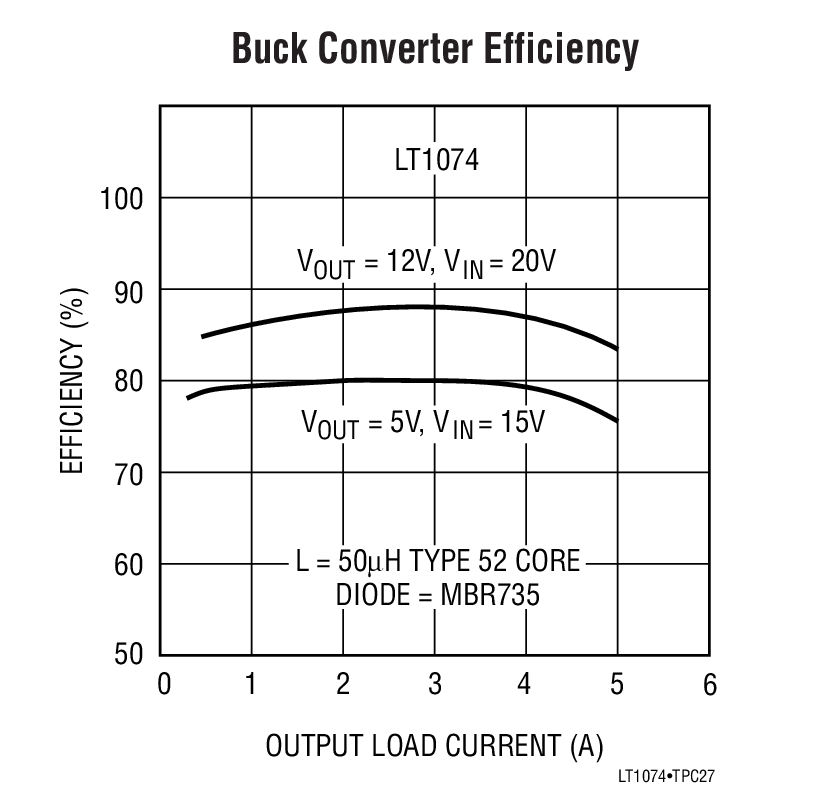

  • 出力電圧範囲が2.5Vから50Vの降圧コンバータ
  • 5V・10Aタップ・インダクタ・降圧コンバータ
  • 反転コンバータ
  • 負出力ブースト・コンバータ
  • マルチ出力バック・コンバータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1076
LT1076-5
LT1076HV

おすすめ製品

LT1076 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

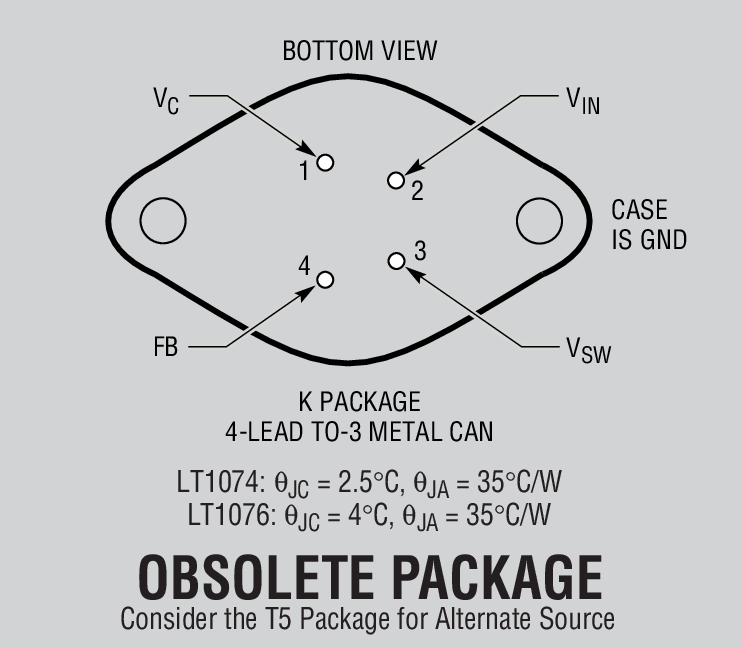

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル

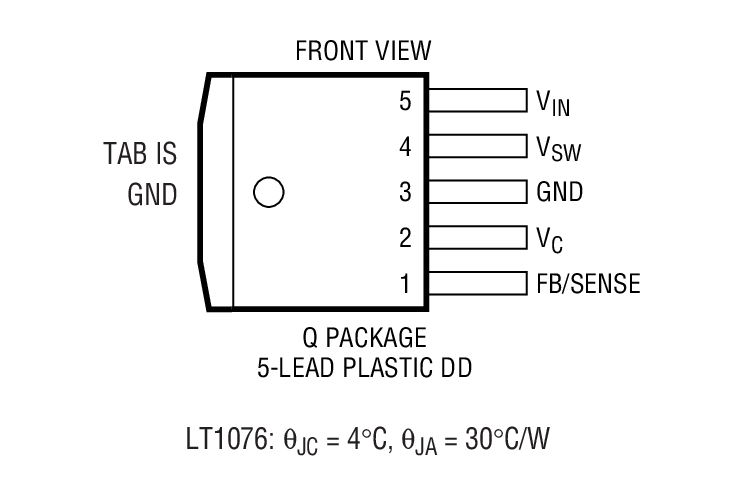

LT1076CQ#PBF 材料宣誓書(MD) 信頼性データ 5-Lead DD Pak
LT1076CQ#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead DD Pak

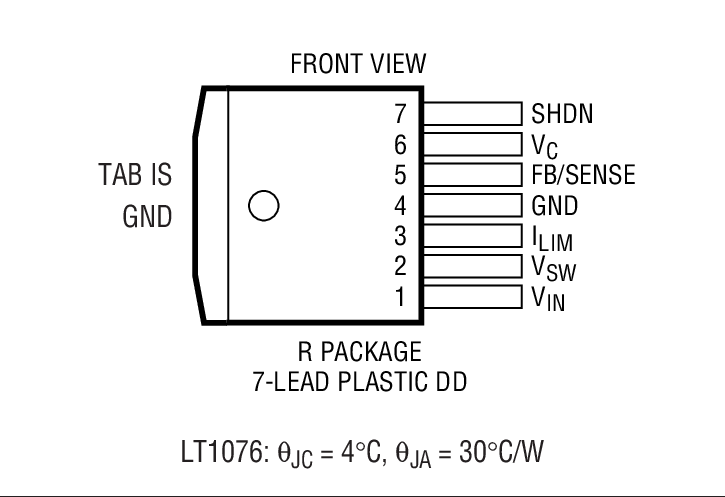

LT1076CR#PBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076CR#TRPBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076CT#06PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220 (Flow 06)
LT1076CT#30PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220 (Flow 30)

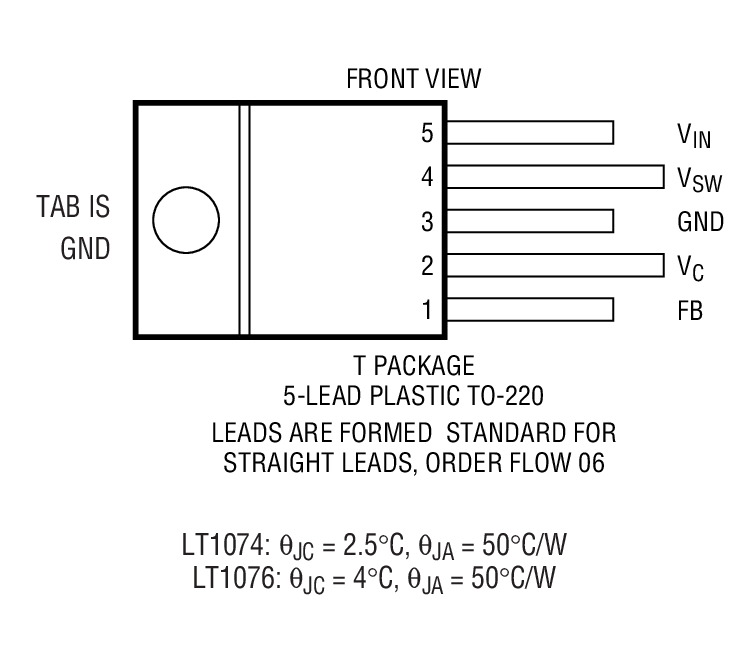

LT1076CT#PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220

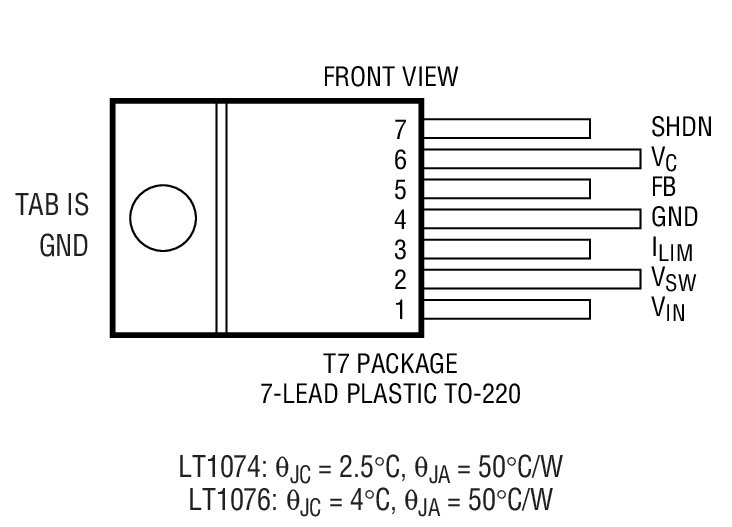

LT1076CT7#PBF 材料宣誓書(MD) 信頼性データ 7-Lead TO-220
LT1076HVCR#PBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076HVCR#TRPBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076HVCT#06PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220 (Flow 06)
LT1076HVCT#PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220
LT1076HVCT7#PBF 材料宣誓書(MD) 信頼性データ 7-Lead TO-220
LT1076HVIR#PBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076HVIR#TRPBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076HVIT#06PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220 (Flow 06)
LT1076HVIT#PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220
LT1076IQ#PBF 材料宣誓書(MD) 信頼性データ 5-Lead DD Pak
LT1076IQ#TRPBF 材料宣誓書(MD) 信頼性データ 5-Lead DD Pak
LT1076IR#PBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076IR#TRPBF 材料宣誓書(MD) 信頼性データ 7-Lead DD Pak
LT1076IT#06PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220 (Flow 06)
LT1076IT#PBF 材料宣誓書(MD) 信頼性データ 5-Lead TO-220
ウェハ・ファブリケーション・データ R117 Reliability Data
