製品概要
機能と利点
- 出力電流：
- 100mA（LT1054）
- 125mA（LT1054L）
- レギュレーション用リファレンスおよびエラー・アンプ内蔵
- 低損失： 100mAで1.1V
- 動作範囲：
- 3.5V～15V（LT1054）
- 3.5V～7V（LT1054L）
- 外部シャットダウン
- 外部発振器に同期
- 並列接続可能
- LTC1044/ICL7660とピン互換
- SW16およびSO-8パッケージで供給
製品概要
LT1054は、モノリシック・バイポーラ・スイッチトキャパシタ電圧コンバータおよびレギュレータです。LT1054は、従来のコンバータに比べて、非常に低い電圧損失で大きな出力電流を供給します。適応型スイッチ・ドライバ回路により、広い出力電流範囲にわたって効率を最適化します。100mAの出力電流での総電圧損失は標準1.1Vです。これは、3.5V～15Vの全電源電圧範囲で同じです。消費電流は標準2.5mAです。
LT1054には、従来のスイッチトキャパシタ電圧コンバータにはないレギュレーション機能があります。外付け抵抗分割器を追加することにより、安定化出力を得ることができます。この出力は入力電圧と出力電流の両方の変化に対して安定化されます。また、フィードバック・ピンをグランドに接続することで、LT1054をシャットダウンすることもできます。シャットダウン時の消費電流は100μA以下です。
LT1054の内部発振器は25kHzの公称周波数で動作します。発振器ピンを使用してスイッチング周波数を調整したり、LT1054を外部同期させることができます。
LT1054は、LTC1044/ICL7660などの従来のコンバータとピン互換です。
アプリケーション
- 電圧インバータ
- 電圧レギュレータ
- 負電圧ダブラ
- 正電圧ダブラ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

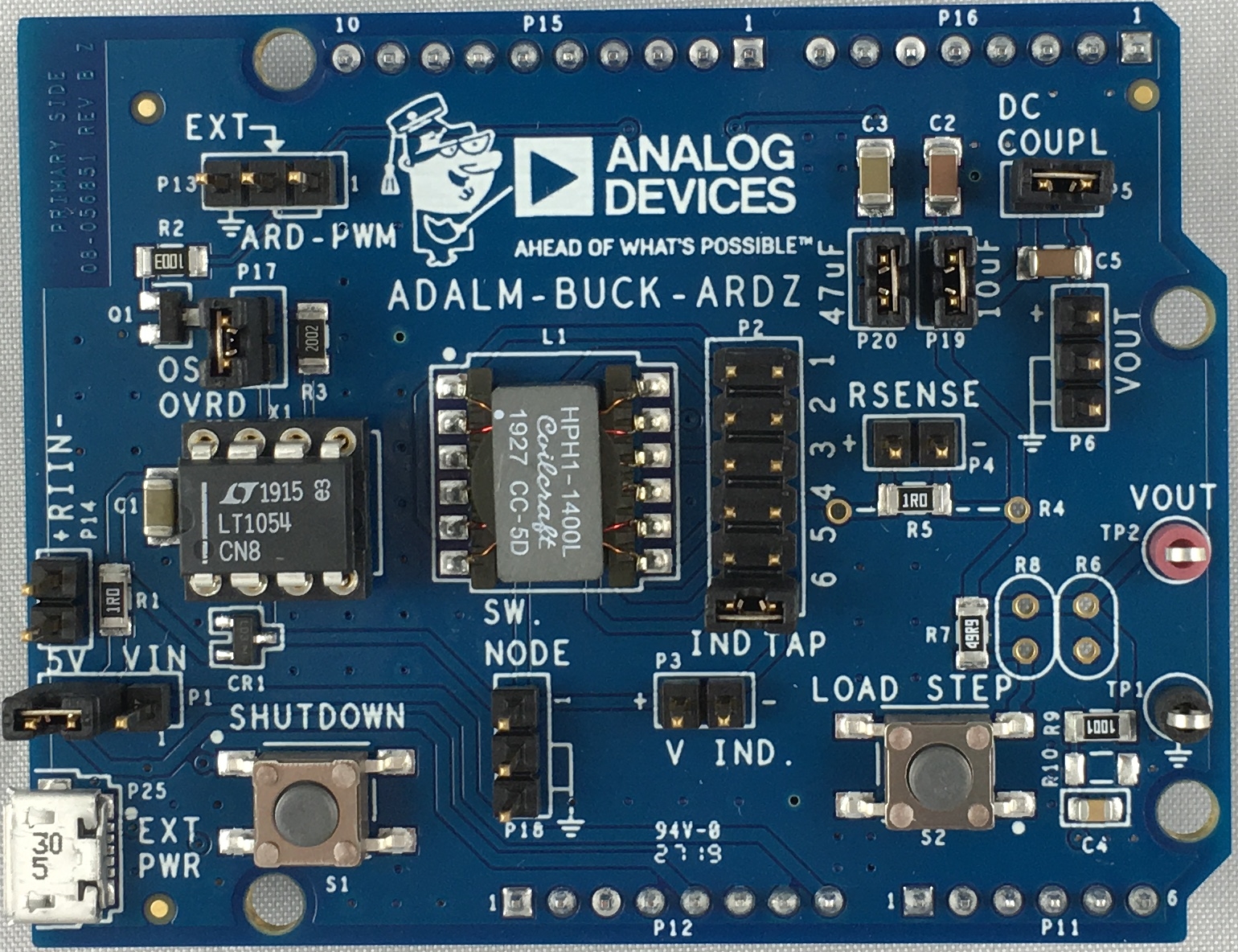

評価キット (1)
参考資料
-
R017 Reliability Data3/22/2018
-
AN29 - Some Thoughts on DC-DC Converters3/8/2013
-
AN23 - Micropower Circuits for Signal Conditioning6/7/2010
-
AN30 - Switching Regulator Circuit Collection10/31/2008
-
AN90 - Current Sources for Fiber Optic Lasers: A Compendium of Pleasant Current Events8/20/2007
-
AN70 - A Monolithic Switching Regulator with 100µV Output Noise8/20/2007
-
Switched Capacitor Voltage Regulator Provides Current Gain2/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1054
LT1054L
おすすめ製品
LT1054 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1054CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1054CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1054CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1054CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1054CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1054IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1054IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1054IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1054ISW#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1054ISW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Wide 0.3 Inch) | |
| LT1054LCS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1054LCS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R017 Reliability Data |
