特長
- 低ノイズ値：2.5dB
- 高ゲイン：22dB
- P1dB出力パワー：10dBm
- 単電源：+3.5V @ 45mA
- 出力IP3：+18dBm
- 50Ωマッチング入力／出力
- 24ピン4×4mm SMTパッケージ：16mm2
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
HMC963LC4は、セルフバイアスGaAs MMIC低ノイズ・アンプです。鉛フリーの4×4mmセラミック表面実装パッケージを使用しています。このアンプは6GHz～26.5GHzで動作し、小信号ゲイン20dB、ノイズ値2.5dB、出力IP3は+18dBmで、+3.5V電源を使用時の消費電流はわずか45mAです。+10dBmのP1dB出力パワーにより、バランス・ミキサー、I/Qミキサー、イメージ除去ミキサー用のLOドライバとして利用することができます。HMC963LC4は、DCブロックされ、50Ωに内部でマッチングしたI/Oもあり、大容量マイクロ波無線やVSATアプリケーションに最適です。
アプリケーション
- ポイントtoポイント無線
- ポイントtoマルチポイント無線
- 防衛および宇宙
- 試験用計測装置
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC963
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
アプリケーション・ノート
6
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
品質関連資料 2
テープ＆リール仕様 1
製品選択ガイド 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC963LC4 |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
|
| HMC963LC4TR |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
|
| HMC963LC4TR-R5 |
24-Lead LCC (4mm x 4mm w/ EP)
|
|
- HMC963LC4
- ピン／パッケージ図
-
24-Lead LCC (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC963LC4TR
- ピン／パッケージ図
-
24-Lead LCC (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC963LC4TR-R5
- ピン／パッケージ図
-
24-Lead LCC (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2023
- 23_0026
HMC963LC4 Data Sheet Revision
HMC963LC4
製造中
HMC963LC4TR
製造中
HMC963LC4TR-R5
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2023
- 23_0026
HMC963LC4 Data Sheet Revision
HMC963LC4
製造中
HMC963LC4TR
製造中
HMC963LC4TR-R5
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
EVAL-HMC963LC4
HMC963LC4 Evaluation Board
製品の詳細
This page contains information for evaluating the HMC963LC4.

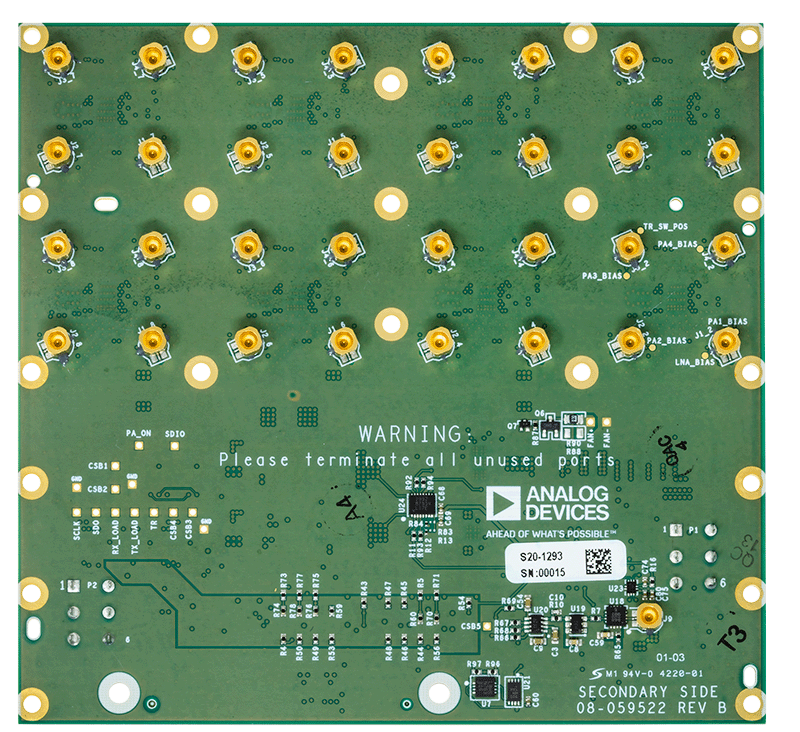

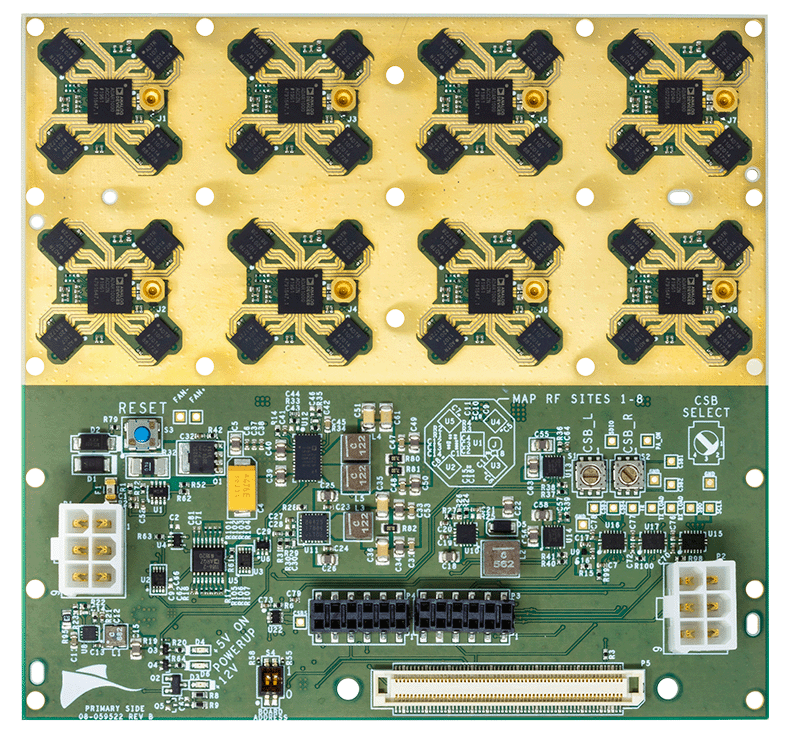

X-Band Phased Array Platform
スケーラブルな32素子のハイブリッド・ビームフォーミング・フェーズド・アレイ・レーダー開発プラットフォーム
機能と利点
- 32チャンネル・アナログ・フェーズド・アレイ・プロトタイピング・プラットフォーム
- ADAR1000アナログ・フェーズド・アレイ・ビームフォーミングIC × 8個
- ADTR送受信IC × 32個
- EF入力RF出力設計
- 各BFICに個別のRFIO
- 10GHzの格子間隔
- キャリブレーション用のスタンドアロンRFディテクタ／ADCコンボ
- プログラミング用のPMODおよびSDPコネクタ
- 12V単電源アダプタ（付属）からのオンボード電源レギュレーション

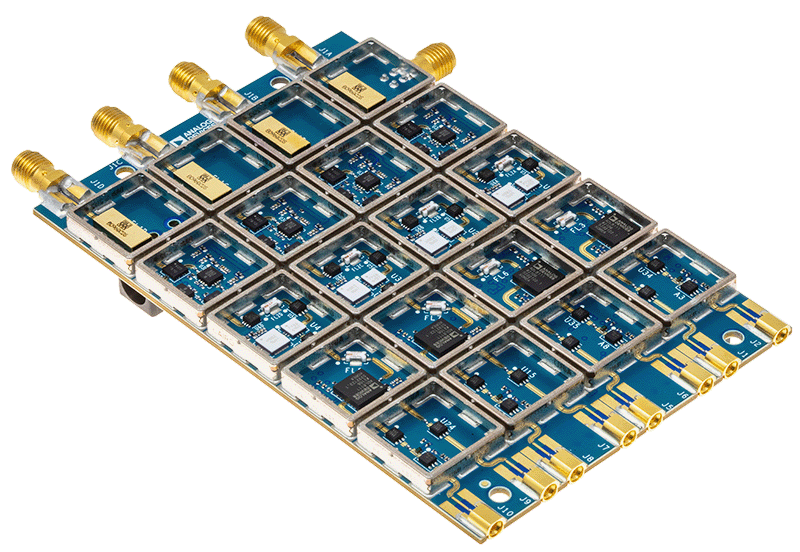

XUD1A X/Cバンド昇降圧コンバータ
- Xバンド（RF）～Cバンド（IF）の昇降圧コンバータ
- SMAを介した4 TX/RX RF入出力
- SMPMを介した4 TX IF入力
- SMPMを介した4 RX IF出力
- 外部LOまたは内部PLLオプション
- プログラミング用PMODコネクタ
- プログラミング用にSDPコネクタとFMCコネクタを使用できるようにするPMOD経由のインターポーザ・ボード
- 12V単電源アダプタ（付属）からのオンボード電源レギュレーション
MxFE評価用ボード
- Xilinx ZCU102評価用ボード（製品には含まれていません）と接続
- RFレシーバー（Rx）チャンネル × 4（デジタルRxチャンネル × 8）
- 合計4個の12ビット4GSPS ADC
- デジタル降圧コンバータ（DDC）× 8個、それぞれが複素数値制御発振器（NCO）を内蔵
- プログラマブル有限インパルス応答フィルタ（pFIR）× 8
- RF送信（Tx）チャンネル × 4（デジタルTxチャンネル × 8）
- 合計4個の16ビット12GSPS DAC
- デジタル昇圧コンバータ（DUC）× 8個、それぞれが複素数値制御発振器（NCO）を内蔵
- 柔軟なクロック分配
- 単一の外部500MHzリファレンスからオンボード・クロックを分配
- 外部コンバータ・クロックのサポート
- FMCコネクタを介してZCU102評価用ボードから電源を供給するオンボード電源レギュレーション
ソフトウェアの機能と利点
ソフトウェア・フレームワーク開発を容易にする、使いやすい制御ツールとプラットフォーム・インターフェース
- MATLABシステム・アプリケーションGUI
- JESD204b/JESD204cのボード確認を含むサンプルHDLビルド
- Linuxやデバイス・ドライバなどのエンベデッド・ソフトウェア・ソリューション
プロタイピング時間を短縮するADEFアプリケーション用のソフトウェア・リファレンス例：
- ハイブリッド・ビームステアリング機能
- システム位相のキャリブレーション
製品の詳細

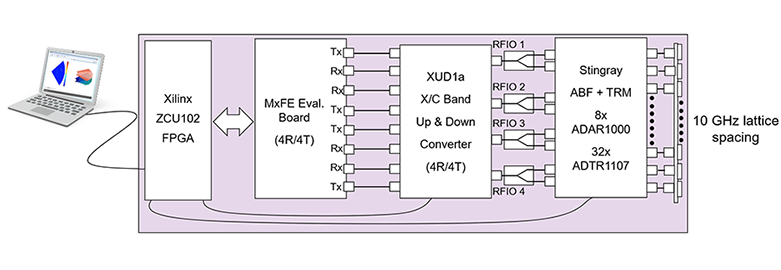

Xバンド開発プラットフォームには、1 MxFE®ソフトウェア定義直接RFサンプリング・トランシーバ、Xバンド／Cバンド昇降圧コンバータ、およびX/Kuバンドのアナログ・フェーズド・アレイ・プロトタイピング・プラットフォームが含まれています。ターゲット・アプリケーションには、フェーズド・アレイ・レーダー、電子戦、SATCOM地上局などがありますが、特記すべき例としてはXバンドの送受信チャンネルを32個ずつ持つハイブリッド・ビームフォーミング・フェーズド・アレイ・レーダーがあります。
このXバンド開発プラットフォームの特長は、フル機能のシステム・ソリューションであるという点です。これは、ハイブリッド・ビームフォーミング・フェーズド・アレイ・レーダーの実証を行うテストベッドとして使用することを意図したもので、システム・レベルのキャリブレーションを行ったり、ビームフォーミング・アルゴリズムやその他の信号処理アルゴリズムを実装すしたりるために使用することもできます。このシステムは、付属のリファレンス・ソフトウェア、HDLコード、およびMATLABシステムレベル・インターフェース・ソフトウェアを使用して、Zynq® UltraScale+™ MPSoC FPGAを使用するXilinx®のZCU102評価用ボードと接続できるように設計されています。
このシステムは、以下のようなアプリケーションの開発プログラムを短縮して、迅速な製品市場投入を実現するために使用できます。
- ADEF（フェーズド・アレイ、レーダー、EW、SATCOM）
- ハイブリッド・ビームフォーミング
- 電子テストおよび計測
