製品概要

機能と利点

  • 低ノイズ指数: 1.8 dB(typ)
  • 高ゲイン: 19.5 dB
  • 高 P1dB 出力電力: 16 dBm(typ)
  • 単電源: 3.5 V/80 mA
  • 出力 IP3: 28 dBm
  • 50 Ω に整合した入出力
  • 自己バイアスですが、静止ドレイン電流(IDQ)低減のためオプションでバイアス制御が可能
  • 16 ピン 3 mm x 3 mm SMT パッケージ: 9 mm2

製品概要

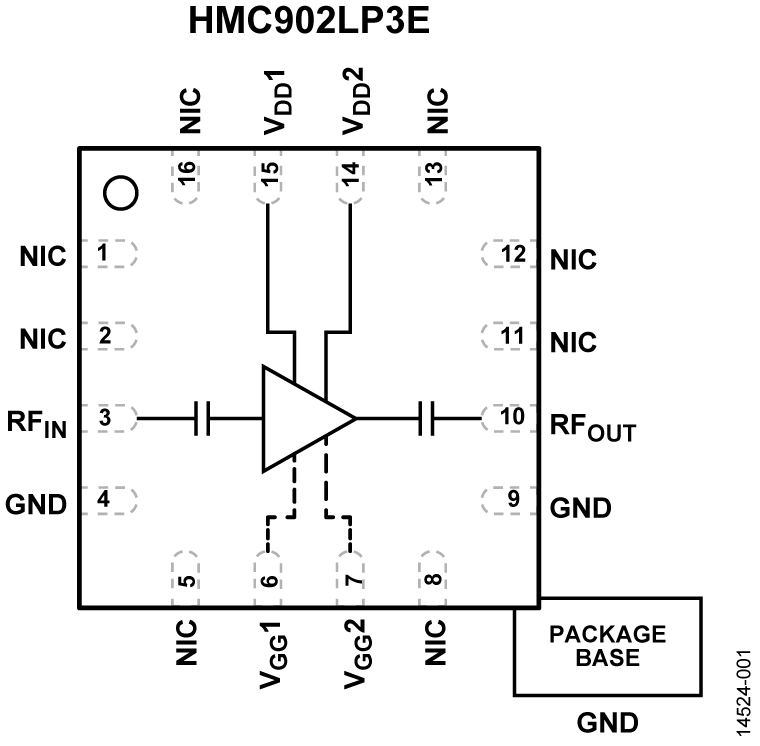

HMC902LP3E は、ガリウムヒ素(GaAs) 仮像電子移動度トランジスタ(pHEMT)、モノリシック・マイクロウエーブ集積回路(MMIC)の 低ノイズ・アンプで、自己バイアスですが、IDQを低減するためにオプションでバイアスを制御することができます。リードレスの 3 mm x 3 mm プラスチック表面実装パッケージに収められています。このアンプは、5 GHz ~ 11 GHz で動作し、19.5 dB の小信号ゲイン 、1.8 dB のノイズ指数 、28 dBm の出力 IP3 を実現しますが、3.5V 電源から 80 mA しか必要としません。

P1dB 出力電力が 16 dBm なので、この LNA はバランスド・ミキサー、I/Q ミキサーやイメージ除去ミキサー用の 局部発信器(LO)用 ドライバとして機能することができます。HMC902LP3E は、DC ブロックされ内部で 50 Ω に整合した I/O も備えているため、大容量のマイクロ波無線や C バンド超小型地球局(VSAT)のアプリケーションに最適です。

アプリケーション

  • ポイント to ポイント無線
  • ポイント to マルチポイント無線
  • 防衛および宇宙
  • 試験用計測器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
