HMC834

VCO内蔵のフラクショナルN PLL
45~1050、1400~2100、2800~4200、5600~8400MHz

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • RF帯域幅:45~1050、1400~2100、2800~4200、5600~8400MHz
  • 最大位相ディテクタ・レート100MHz
  • 超低位相ノイズ:代表的帯域内で−110dBc/Hz
  • 性能指数(FOM):−227dBc/Hz
  • <180 fs RMSジッタ
  • 24ビット・ステップ・サイズ、分解能3Hz(代表値)
  • 精密周波数モード
  • 組込みデジタル・セルフテスト
  • 40ピン6×6mm SMTパッケージ:36mm2
製品概要
show more Icon
HMC834LP6GEは、低ノイズの広帯域フラクショナルNフェーズロック・ループ(PLL)です。基本周波数2800MHz~4100MHzの電圧制御発振器(VCO)とVCO出力分周器(1/2/4/6.../60/62分周)およびダブラーを内蔵し、45~1050、1400~2100、2800~4200、5600~8400MHzの周波数を生成することができます。また、最大100MHzで使用できる内蔵位相ディテクタ(PD)とデルタ・シグマ変調器により、広いループ帯域幅で優れたスペクトル性能を実現します。

HMC834LP6GEは、すべての周波数において業界をリードするノイズ性能とスプリアス性能をもち、遮断効果を抑え、レシーバ感度とトランスミッタのスペクトル純度を改善します。優れたノイズフロア(< −170dBc/Hz)をもつHMC834LP6GEは、RFミキサ用のLO、高周波データ・コンバータのクロック・ソース、超低スプリアス・アプリケーション用のチューナブル・リファレンス・ソースなど、さまざまなアプリケーションに最適なソースとなります。

HMC834LP6GEには、0~6dBのRF出力制御(約2dBステップ)、出力ミュート機能があり、さらにデルタ・シグマ変調器の精密周波数モードによって周波数誤差0Hzで出力周波数を生成することもできます。


アプリケーション

  • 携帯電話/4G、WiMAXインフラストラクチャ
  • リピータおよびフェムトセル
  • 通信テスト機器
  • CATV機器
  • フェーズドアレイ・アプリケーション
  • DDSの代替
  • 超高データレート無線
  • スプリアスフリー性能に必要なチューナブル・リファレンス・ソース

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC834LP6GE
  • HTML
  • HTML
HMC834LP6GETR
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 28, 2022

- 22_0023

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC834LP6GE

最終販売

HMC834LP6GETR

最終販売

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 28, 2022

- 22_0023

arrow down

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC834LP6GE

最終販売

HMC834LP6GETR

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

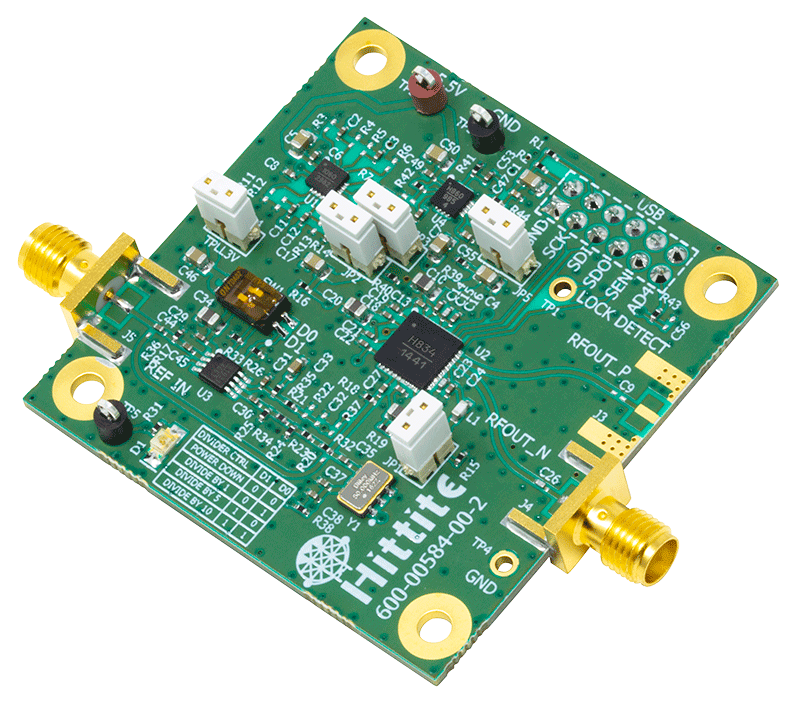

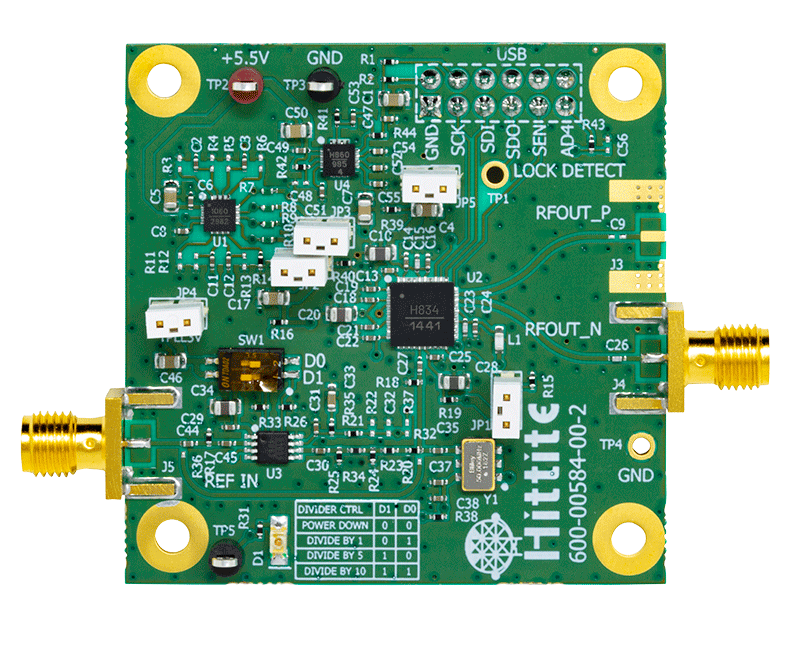

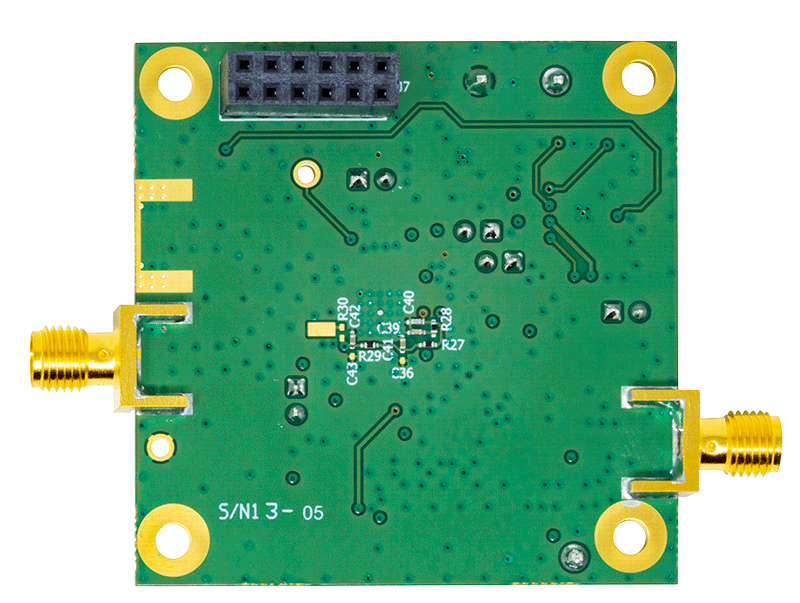

EVAL-HMC834LP6GE

HMC834LP6GE Evaluation Board
