製品概要

機能と利点

  • RF 帯域幅: 9.6 GHz ~ 10.8 GHz
  • フラクショナルまたはインテジャー・モード
  • 超低位相ノイズ
    • 10.2 GHz、50 MHz 基準
    • 10 kHz で -106/-102 dBc/Hz(インテジャー/フラクショナル)
    • 1 MHz で -140 dBc/Hz(オープンループ)
  • 性能指数(FOM)
    • -230/-227 dBc/Hz(インテジャー/フラクショナル)
  • 350 MHz、14 ビットのリファレンス経路入力
  • 周波数および位相変調
  • 周波数掃引器内蔵
  • トリガ方式周波数ホッピング
  • 外部トリガ
  • 40 ピン 6 mm x 6 mm SMT パッケージ: 36 mm²

製品概要

HMC778LP6CE は、電圧制御発振器(VCO)を内蔵したフル機能のフラクショナル N フェーズ・ロック・ループ(PLL)周波数シンセサイザです。入力リファレンス周波数の範囲は DC ~ 350 MHz であり、フラクショナル・シンセサイザ の高度なデルタシグマ変調器設計により、超微細ステップ・サイズと超低スプリアス積の両方が可能になります。高度に集積化された構造であるため、位相ノイズ性能が温度、衝撃、製造工程に対して優れています。さらに、HMC778LP6CE は、周波数掃引および変調、外部トリガ、ダブルバッファ、精密周波数制御、位相変調などの機能を提供します。HMC778LP6CE は、6 mm x 6 mm のリードレス QFN 表面実装パッケージを採用しています。

動作原理とレジスタ・マップについては、"PLLs w/ Integrated VCO - Microwave VCOs" Operating Guide を参照してください。

アプリケーション

  • VSAT 無線
  • マイクロ波ポイント to ポイント無線
  • 試験装置および工業用制御
  • 防衛用
  • フェーズド・アレイ・アプリケーション
  • FMCW レーダー・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

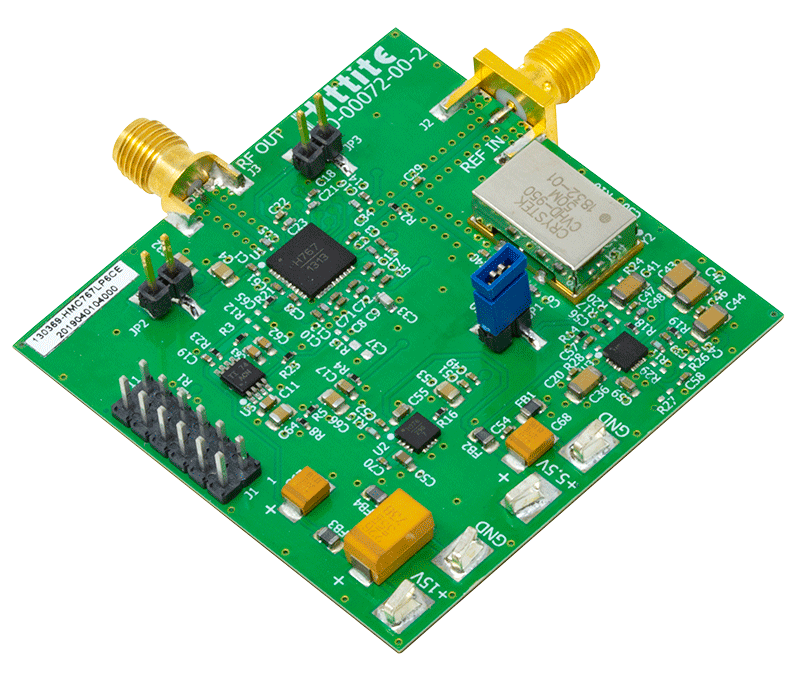

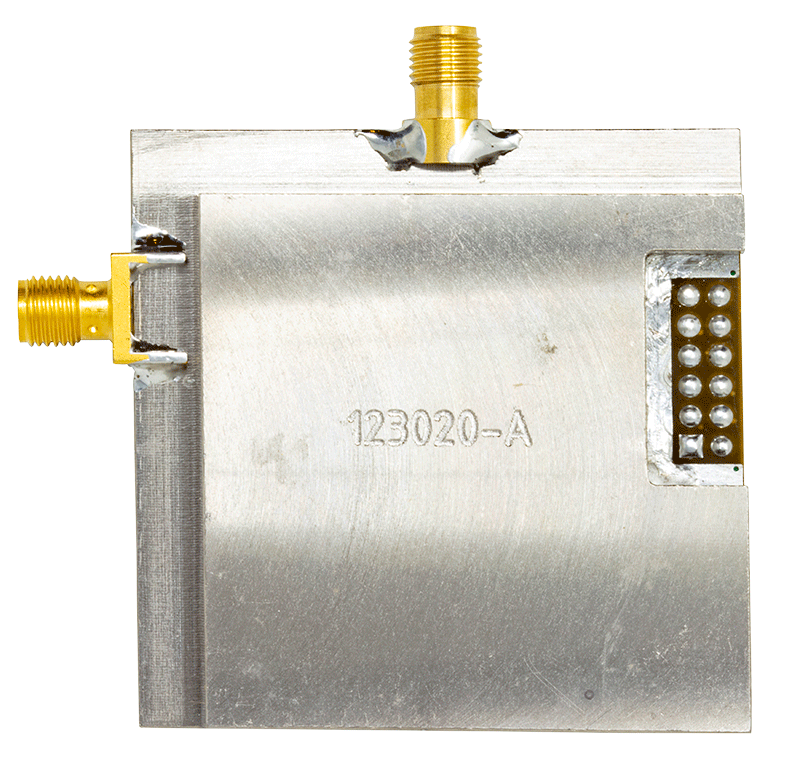

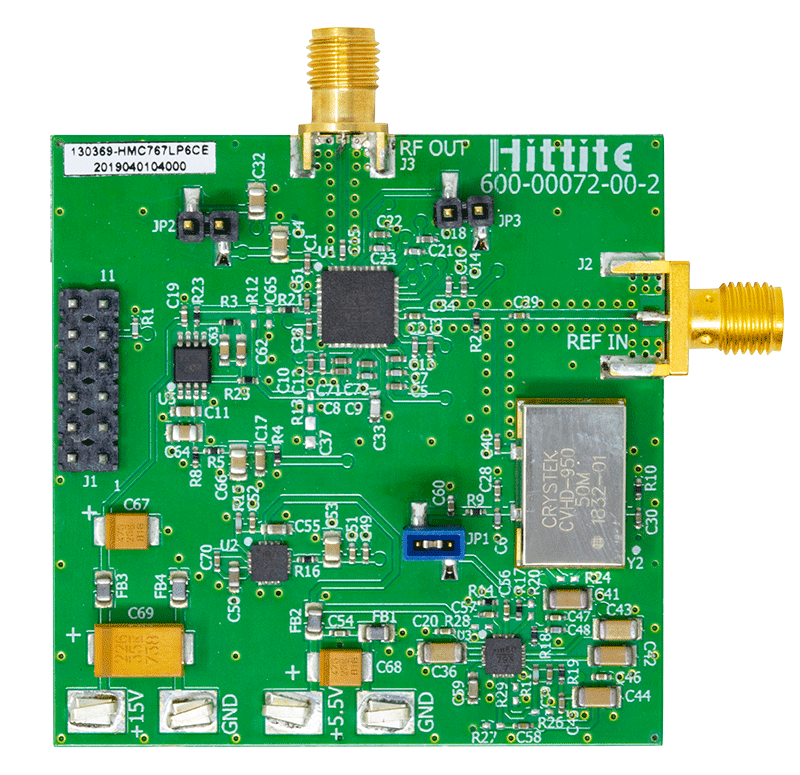

評価キット (1)

ツール

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
