特長
- RF 帯域幅: 7.8 GHz ～ 8.8 GHz
- フラクショナルまたはインテジャー・モード
- 超低位相ノイズ
- 8.3 GHz、50 MHz 基準
- 10 kHz で -97/-101 dBc/Hz（フラクショナル／インテジャー）
- 1 MHz で -140 dBc/Hz（オープンループ）
- 24 ビット・ステップ・サイズ、3 Hz の分解能（代表値）
- リファレンス経路入力: 225 MHz
- FSK 変調およびサイクル・スリップ防止モード
- 40 ピン 6 mm x 6 mm SMT パッケージ: 36 mm²
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

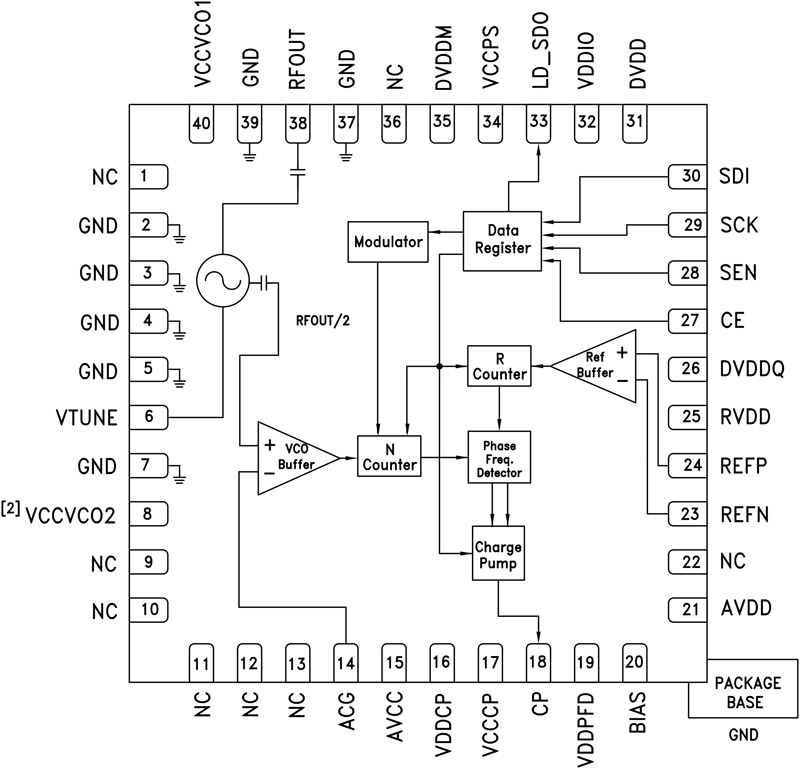

HMC765LP6CE は、電圧制御発振器（VCO）を内蔵したフル機能のフラクショナル N フェーズ・ロック・ループ（PLL）です。入力リファレンス周波数の範囲は 100 kHz ～ 220 MHz であり、フラクショナル PLL の高度なデルタシグマ変調器設計により、超微細ステップ・サイズと超低スプリアス積の両方が可能になります。高度に集積化された構造であるため、位相ノイズ性能が温度、衝撃、製造工程に対して優れています。6 mm x 6 mm のリードレス QFN 表面実装パッケージを採用。出力電力が 13 dBm（代表値）の HMC765LP6CE は、Hittite の多くの高直線性製品や I/Q ミキサー製品の LO ポートの駆動に最適です。
動作原理とレジスタ・マップについては、"PLLs w/ Integrated VCO - Microwave VCOs" Operating Guide を参照してください。
アプリケーション
- VSAT 無線
- ポイント to ポイントおよびマルチポイント無線
- 試験装置および工業用制御
- 防衛用
- フェーズド・アレイ・アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC765
資料
3
Filters
1つが該当
すべて
-
すべて
-
技術記事
-
データシート
-
ユーザ・ガイド
すべて
-
すべて
-
English
技術記事
1
更新 04/22/2015
English
ユーザ・ガイド
1
更新 05/07/2015
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
3
参考資料 6
品質関連資料 4
製品選択ガイド 1
テープ＆リール仕様 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC765LP6CE |
40-Lead QFN (6mm x 6mm w/ EP)
|
|
|
| HMC765LP6CETR |
40-Lead QFN (6mm x 6mm w/ EP)
|
|
- HMC765LP6CE
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC765LP6CETR
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
HMC765LP6CE
最終販売
HMC765LP6CETR
最終販売
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 28, 2022
- 22_0023
Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
ソフトウェアおよび製品のエコシステム
コンパニオン製品 5
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
クロック分配器 （クロック・ディストリビューション）1 |
||||
|
最終販売 |
0.1 MHz ～ 500 MHz のクロック・ジェネレータ、インテジャー N PLL 付き |
|||
|
高速コンパレータ（伝播遅延100ns未満）1 |
||||
|
|
位相ノイズの小さいデュアル出力バッファ/ドライバ/ロジック・コンバータ |
|||
|
低消費電力アンプ（＜1mA/amp）1 |
||||
|
新規設計に推奨 |
オペアンプ、シングル、30V、低ノイズ、入 / 出力レールtoレール、低消費電力 |
|||
|
低入力バイアス電流アンプ（＜100pA）2 |
||||
|
製造中 |
オペアンプ、145MHz、高性能、 FastFET™ |
|||
|
新規設計に推奨 |
36V、18MHz、低ノイズ、高速セトリング単電源、RRO、JFETオペアンプ |
|||
評価用キット 1

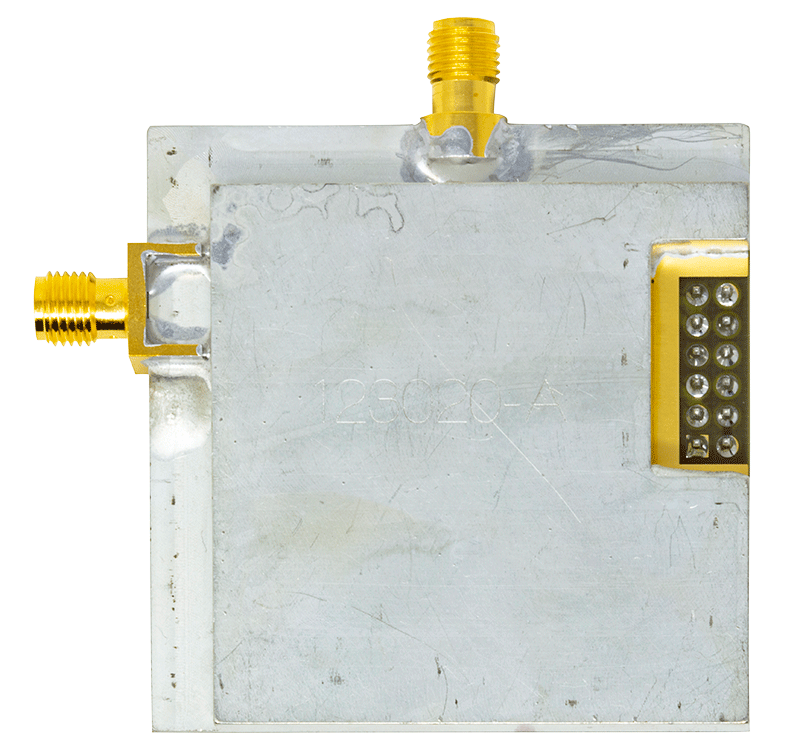

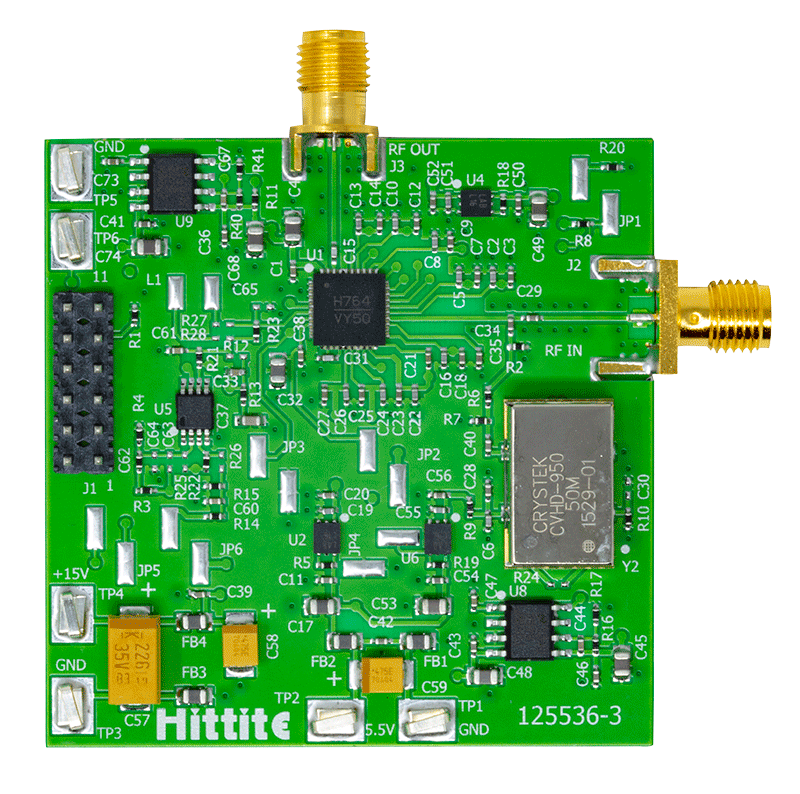

EVAL-HMC765LP6CE
