製品概要

機能と利点

  • ノイズ指数: 2.5 dB
  • ゲイン: 19 dB
  • OIP3: +23 dBm
  • 単電源: +3 V/67 mA
  • 50 Ω に整合した入出力
  • RoHS 準拠 4 mm x 4 mm パッケージ

製品概要

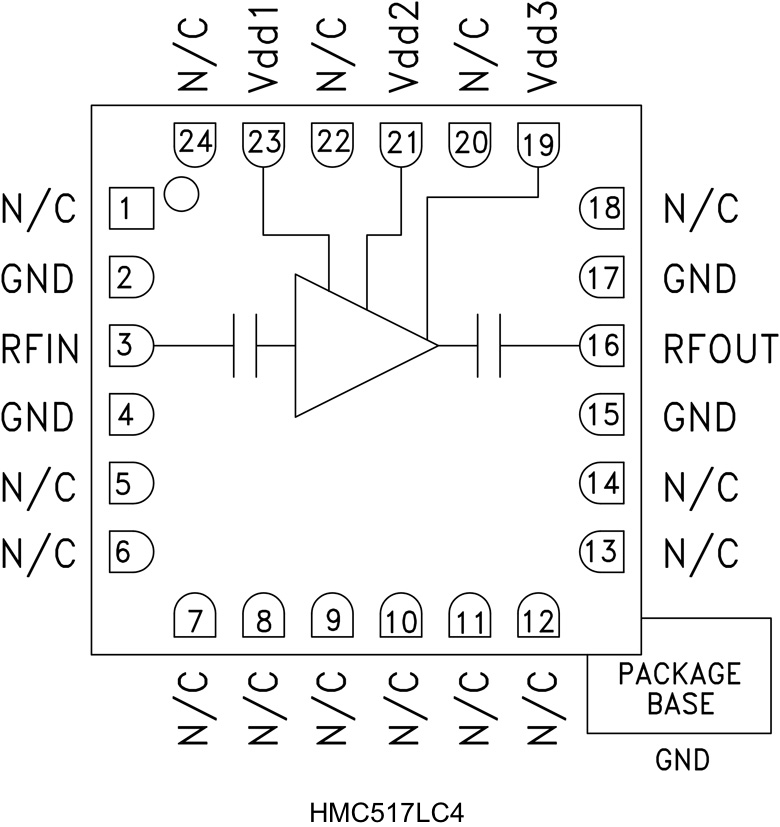

HMC517LC4 チップは、高ダイナミック・レンジの GaAs PHEMT MMIC 低ノイズ・アンプ(LNA)で、リードレスの「鉛フリー」RoHS 準拠 SMT パッケージに収められています。HMC517LC4 は、19 dB の小信号ゲイン、2.5 dB のノイズ指数、+23 dBm の出力 IP3 を提供します。P1dB 出力電力が +13 dBm なので、この LNA はバランスド・ミキサー、I/Q ミキサーやイメージ除去ミキサー用の LO ドライバとして機能することもできます。HMC517LC4 は、表面実装製造技術に対応しています。

アプリケーション

  • ポイント to ポイント無線
  • ポイント to マルチポイント無線および VSAT
  • 試験装置およびセンサー
  • 防衛

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
