製品概要

機能と利点

  • 50 Ω に整合した入出力
  • ハーメチック SMT パッケージ
  • ゲイン: 14 dB
  • ノイズ指数: 中間帯域で 2.5 dB
  • P1dB 出力電力:中間帯域で +18dBm
  • 電源電圧: +5 V/60 mA
  • MIL-PRF-38535(クラス B またはクラス S)によるスクリーニングを実施

製品概要

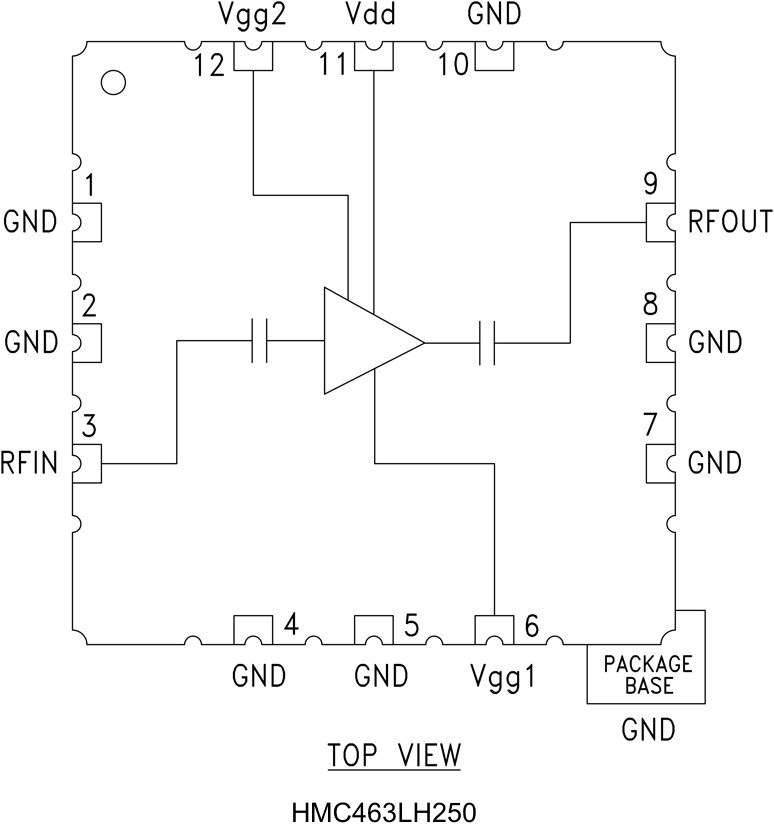

HMC463LH250 は GaAs MMIC PHEMT 低ノイズ分布型 AGC アンプで、ハーメチック表面実装パッケージを採用しており、動作範囲は 2 GHz ~ 20 GHz です。このアンプは、13 dB のゲイン、3.0 dB のノイズ指数、1 dB ゲイン圧縮ポイントでの 18 dBm の出力電力を実現しますが、+5 V 電源で 60 mA しか必要としません。

オプションのゲート・バイアス(Vgg2)を備えており、8 dB(代表値)の可変ゲイン・コントロール(AGC)が可能です。HMC463LH250 は 2 GHz ~ 14 GHz のゲイン平坦性が ±0.5 dB と良好なため、EW、ECM レーダー、試験装置などの高信頼性アプリケーションに最適です。HMC463LH250 LNA の I/O は内部で 50 Ω に整合しており、DC ブロックされています。

アプリケーション

  • テレコム・インフラストラクチャ
  • マイクロ波無線および VSAT
  • 防衛用 EW、ECM および C³I
  • 試験用計測器
  • 光ファイバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
