HMC1035 Data Sheet4/22/2015
製品概要
機能と利点
- わずか 3.3 Vの単電源動作
- 出力周波数範囲: 25 MHz ～ 2500 MHz
- インテジャー N モードまたはフラクショナル N モードの周波数変換
- LVDS 互換または LVPECL タイプの差動出力に設定可能
- 「消費電力優先」モードと「性能優先」モード
- RMS ジッタ: <97 fs（12 kHz ～ 20 MHz、標準 2500MHz 出力）
- -163 dBc/Hz の位相ノイズ・フロアにより ADC/DAC の SNR を改善（最大出力振幅レベル）
- 外付けフィルタにより PLL ループの BW を調整可能
- 出力ディスエーブル／ミュート制御
- ロック検出信号
- リファレンス周波数調整を行う精密周波数モード、0 Hz の周波数誤差
- 40 ピン 6 mm x 6 mm SMT パッケージ: 36 mm²
製品概要
HMC1035LP6GE は、電圧制御発振器（VCO）を内蔵するフラクショナル N フェーズ・ロック・ループ（PLL）を備えた、低ノイズで広帯域の 3.3 V クロック発生器 IC です。このデバイスは、25 MHz ～ 2500 MHz の範囲の差動クロックを出力します。HMC1035LP6GE は、低ノイズの位相検出器（PD）とデルタシグマ変調器を備えており、最大 100 MHz で動作可能なので、広いループ帯域幅と優れたスプリアス性能が得られます。
また、動作範囲において業界トップレベルの位相ノイズ性能とジッタ性能を備えており、リンク・レベルのジッタ性能、ビット誤り率（BER）、アイ・ダイアグラムを改善することができます。ノイズ・フロアが優れている（<-162 dBc/Hz）ため、HMC1035LP6GE は、高速データ・コンバータ、物理層（PHY）デバイス、シリアライザ／デシリアライザ（SER/DES）回路、FPGA、プロセッサなどの様々なアプリケーションの信号源に最適です。HMC1035LP6GE は、10G/40G/100G 光モジュール／トランスポンダに加え、10G/40G/100G ライン・カードのプライマリ・リファレンス・クロック、ジッタ減衰や周波数変換用の LO としても使用できます。
HMC1035LP6GE の差動出力は、LVPECL 動作に使用可能な外部終端、または LVDS 互換モードまたは LVPECL 動作用の内部終端に設定できます。さらに、出力振幅調整機能によってデバイスが柔軟になり、様々な信号レベルの要件に対応します。出力は、部品数とコストを低減するために内部終端するか、または標準的な LVPECL 終端方法を使って外部終端することができます。出力ミュート機能により、ボード・テストやデバッグ時に必要となることがある出力のシャット・オフが可能です。LVPECL/LVDS と振幅の選択および出力ミュート機能はすべて、SPI シリアル・プログラミングで設定します。
HMC1035LP6GE は、消費電力優先モードまたは性能優先モードを選択するように設計されています。消費電力優先に設定するとデバイスの消費電流が減少し、性能優先に設定するとジッタと位相ノイズの性能が向上します。
24 ビット・デルタシグマ変調器によって Hittite の精密周波数モードがさらに改善され、多くのアプリケーションで周波数誤差 0 Hz の出力周波数を生成することができます。
アプリケーション- 10G/40G/100G 光モジュール、トランスポンダ、ライン・カード
- OTN および SONET/SDH アプリケーション
- データ・コンバータ、サンプル・クロック発生
- セルラ／4G インフラストラクチャ
- 高周波プロセッサ／FPGA クロック
- 任意周波数のクロック・レート生成
- 低ジッタの SAW 発振器の置き換え
- DDS の置き換え
- 周波数変換
- 周波数マージン制御
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

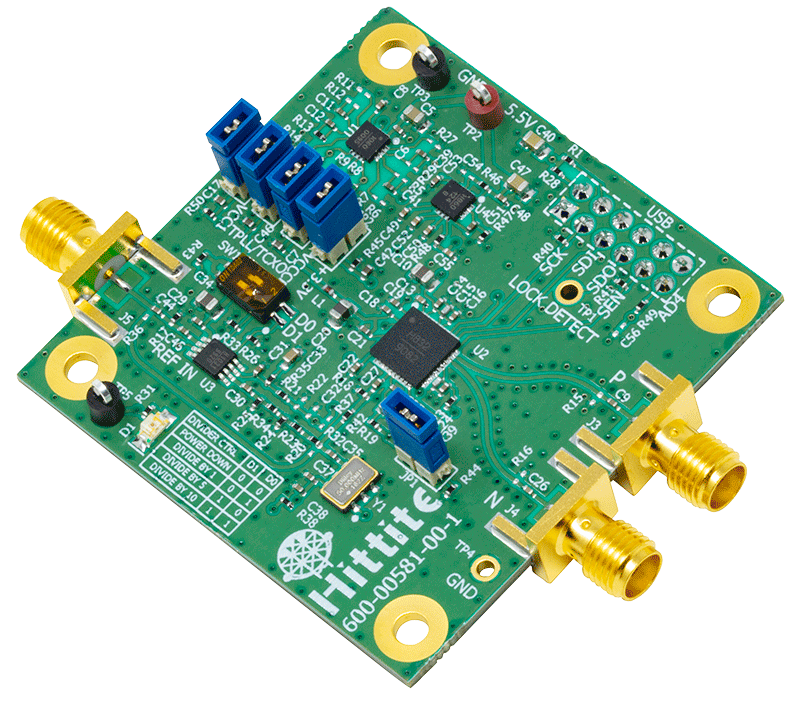

評価キット (1)
