HMC1034 Data Sheet3/22/2019
類似製品
製品概要
機能と利点
- 周波数範囲: 125 MHz ～ 3000 MHz
- RMS ジッタ: 78 fs（代表値）
- G.8251 および GR-253-CORE のジッタ規格以上
- 位相ノイズ・フロア: -165 dBc/Hz
- 最大値位相検出レート: 100 MHz
- 性能指数（FOM）: -227 dBc/Hz
- 24 ビット・ステップ・サイズの分解能: 3 Hz（代表値）
- 精密周波数モード
- デジタル・セルフ・テスト内蔵
- 40 ピン 6 mm x 6 mm SMT パッケージ: 36mm²
製品概要
HMC1034LP6GE は、電圧制御発振器（VCO）を内蔵するフラクショナル N フェーズ・ロック・ループ（PLL）を備えた、低ノイズで広帯域のクロック発生器 IC です。このデバイスは、125 MHz ～ 3 GHz の範囲の差動クロックを出力します。HMC1034LP6GE は、低ノイズの位相検出器（PD）とデルタシグマ変調器を備えており、最大 100 MHz の動作が可能なので、スペクトル性能が優れた広いループ帯域幅が得られます。
また、動作範囲において業界トップレベルの位相ノイズ性能とジッタ性能を備えており、リンク・レベルのジッタ性能、ビット誤り率（BER）、アイ・ダイアグラムを改善することができます。ノイズ・フロアが優れている（<-165 dBc/Hz）ため、HMC1034LP6GE は、高速データ・コンバータ、物理層（PHY）デバイス、シリアライザ／デシリアライザ（SER/DES）回路、FPGA、プロセッサなどの様々なアプリケーションの信号源に最適です。HMC1034LP6GE は、10G/40G/100G 光モジュール／トランスポンダに加え、10G/40G/100G ライン・カードのプライマリ・リファレンス・クロック、ジッタ減衰や周波数変換用の LO としても使用できます。
HMC1034LP6GE の差動出力には、SPI シリアル・プログラミング・インターフェースを介して設定可能な 2 ビット出力振幅制御機能と、出力ミュート機能が組み込まれています。HMC1034LP6GE のデルタシグマ変調器は、Hittite の精密周波数モードを備えており、周波数誤差が 0 Hz に近い出力周波数を生成することができます。
アプリケーション- 10G/40G/100G 光モジュール、トランスポンダ、ライン・カード
- OTN および SONET/SDH アプリケーション
- 1G/10G イーサネット・ライン・カード
- 高周波プロセッサ・クロック
- 低ジッタの SAW 発振器の置き換え
- ファイバ・チャンネル・インターフェース・クロック
- セルラ／4G インフラストラクチャ
- DDS の置き換え
- 10G 光モジュール、トランスポンダ、ライン・カード
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

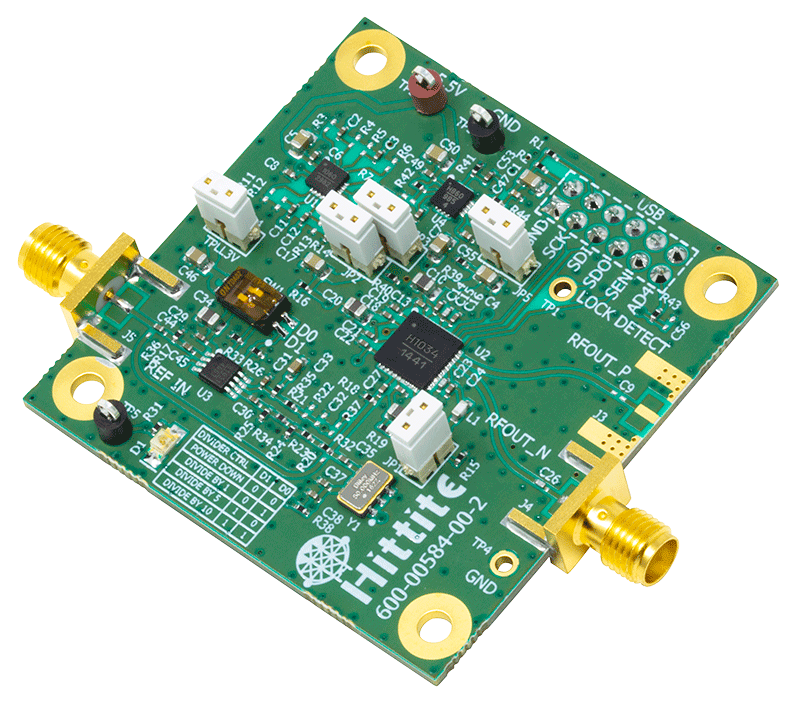

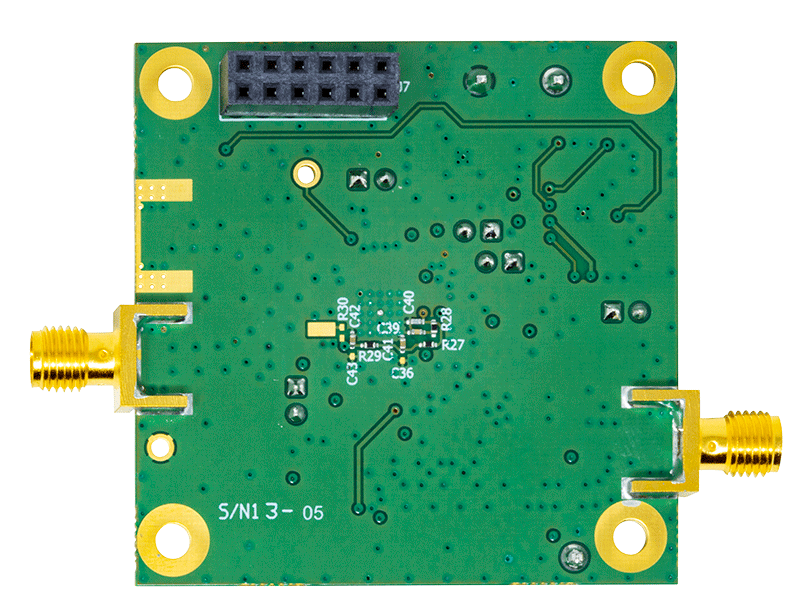

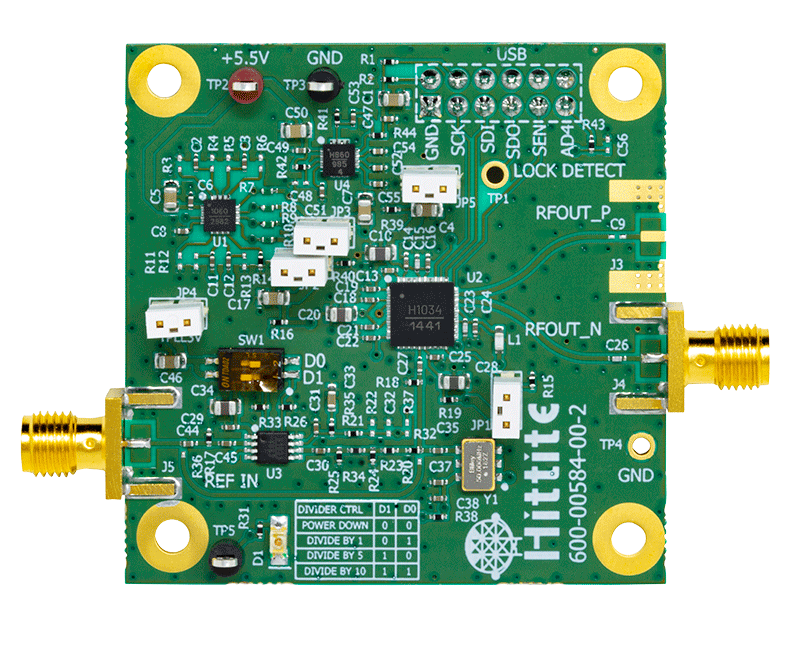

評価キット (1)
