特長
- 小信号ゲイン: >8 dB
- 80 GHz 分布型アンプ
- VDD および VGG1 のバイアス用バイアス・ティーの有無を設定可能
- 低消費電力
- 300 mW(VDD = 5 V でバイアス・ティー有り)
- 360 mW(VDD = 6 V でバイアス・ティー無し)
- 480 mW(VDD = 8 V でバイアス・ティー無し)
- ダイ・サイズ: 1.2 mm × 1.0 mm × 0.1 mm
HMC-AUH312 は、ガリウム・ヒ素(GaAs)モノリシック・マイクロ波集積回路(MMIC)HEMT 低ノイズ広帯域アンプ・ダイで、500 MHz ~ 80 GHz で動作し、80 GHz(代表値)の 3 dB 帯域幅を提供します。このアンプは 10 dB の小信号ゲインと 2.5 VP-P の最大出力振幅を提供するため、広帯域ワイヤレス、光ファイバ通信、試験装置などのアプリケーションでの使用に最適です。
アンプ・ダイは 1.2 mm × 1.0 mm であり、マルチチップ・モジュール(MCM)に容易に組み込むことができます。HMC-AUH312 は、バイアス・ティーを接続して、あるいは無しで使用することができ、外部ブロッキング部品、DC 電源ライン用のバイパス・コンデンサを必要とします。ゲート電圧を調整可能なので、ゲインを調整できます。
アプリケーション- 光ファイバ変調器ドライバ
- 光ファイバ受光器ポストアンプ
- 試験装置および測定装置用低ノイズ・アンプ
- ポイント to ポイントおよびポイント to マルチポイント無線
- 広帯域通信および情報収集システム
- レーダー警告レシーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC-AUH312-DIE
資料
Filters
1つが該当
データシート
1
技術記事
1
アプリケーション・ノート
8
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
アプリケーション・ノート 4
技術記事 1
製品選択ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC-AUH312 | CHIPS OR DIE |
|
|
HMC-AUH312-SX | CHIPS OR DIE |
|
- HMC-AUH312

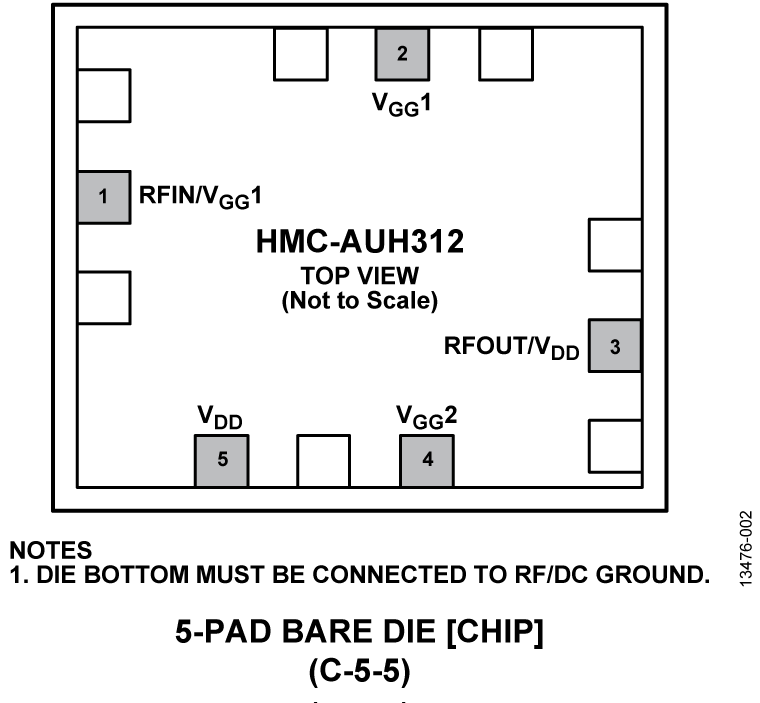

- ピン/パッケージ図
