製品概要

機能と利点

  • 小信号ゲイン: 12 dB
  • 出力電圧: 最大 8 VP-P
  • シングルエンド I/O
  • 高速性能: 46 GHz の 3 dB 帯域幅
  • 低消費電力: 0.9 W
  • 小型ダイ・サイズ: 2.1 mm x 1.70 mm x 0.1 mm

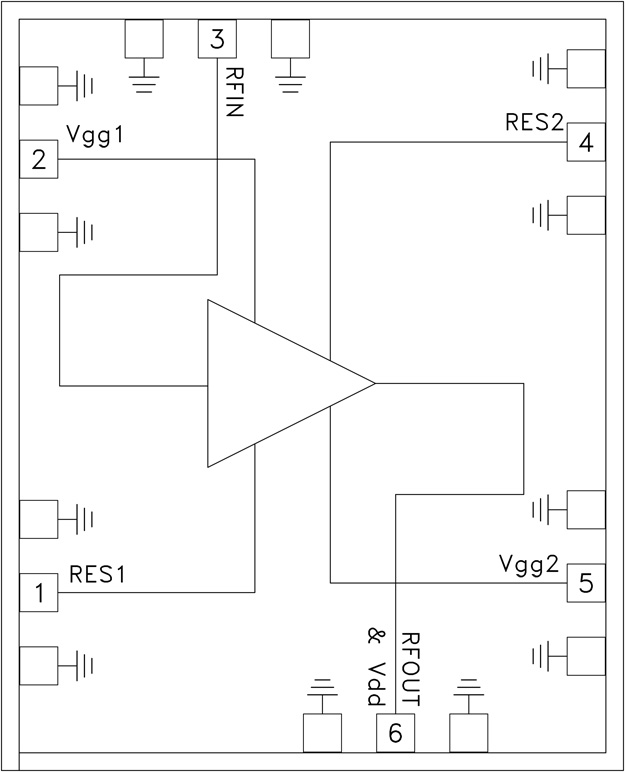

製品概要

HMC-AUH232 は、DC ~ 43 GHz で動作する GaAs MMIC PHEMT ベースの分布型ドライバ・アンプ・ダイで、46 GHz の 3 dB 帯域幅(代表値)を提供します。このアンプは 12 dB の小信号ゲインを提供しますが、+5 V 電源電圧からわずか 180 mA しか必要としません。HMC-AUH232 は、40 GHz までのゲインと位相リップルが非常に優れており、低ジッタで最大 8 VP-P を出力可能なため、広帯域ワイヤレス、光ファイバ通信、試験装置などのアプリケーションでの使用に最適です。

このアンプのダイは 3.6 mm² 未満なので、マルチチップ・モジュール(MCM)に容易に組み込むことができます。HMC-AUH232 は、外付けバイアス・ティーに加え、外部ブロッキング部品、DC 電源ライン用のバイパス・コンデンサを必要とします。ゲインを制限するためのゲート電圧調整 Vgg2 を備えており、Vgg1 でデバイスのバイアス電流を調整します。

  • アプリケーション
  • 40 Gb/s ニオブ酸リチウム/マッハ・ツェンダー光ファイバ変調器
  • 試験装置および計測装置用広帯域ゲイン・ブロック
  • RF アプリケーション用広帯域ゲイン・ブロック
  • 防衛および宇宙

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
