DS75LV

デジタルサーモメータおよびサーモスタット

すべて表示 showmore-icon

±2.0℃精度のデジタル温度センサがわずか1.7V~3.7Vの電源で動作

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.43
機能
  • 低電圧での性能範囲を拡張、動作範囲:1.7V~3.7V
  • 広範囲の温度管理アプリケーションでシステム精度を最大化
    • 測定温度範囲:-55℃~+125℃ (-67°F~+257°F)
    • 精度:±2℃ (-25℃~100℃)
    • 設定可能な分解能:9ビット(デフォルト)~12ビット(0.5℃~0.0625℃)
  • LM75を容易にアップグレード:ピンおよびソフトウェアコンパチブル
  • マルチドロップ機能によって分散温度検出アプリケーションを簡素化
    • 最大8つのDS75LVが2線式バス上で動作可能
  • 信頼性とシステムの堅牢性を向上
    • 内部でフィルタされたデータラインによってノイズ耐性を実現(50nsデグリッチ)
    • バスタイムアウト機能によって2線式インタフェース上のロックアップを防止
  • 内蔵シャットダウンモードによって消費電力を最小化
  • 設定可能なフォルト許容値を備えた柔軟なユーザー定義サーモスタットモード
追加の詳細
show more Icon

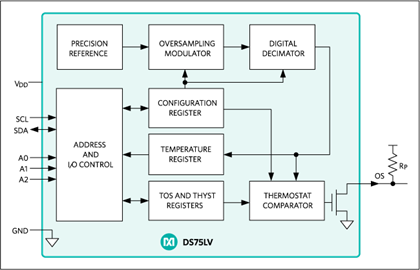

この低電圧(1.7V~3.7V)のデジタルサーモメータおよびサーモスタットは、-55℃~+125℃の範囲で9、10、11、または12ビットのデジタル温度を読み取り、精度は-25℃~+100℃の範囲で±2℃です。電源投入時に、DS75LVは、LM75とソフトウェア互換のために9ビット分解能にデフォルト設定されます。DS75LVとの通信は、単純な2線式シリアルインタフェースを通じて行われます。

サーモスタットのDS75LVは、専用のオープンドレイン出力(O.S.)とプログラマブルなフォルトトレランスを備えており、ユーザはO.S.が出力される前に連続して発生するエラー状態の回数を定めることができます。ユーザ定義のトリップ点(TOSとTHYST)に従ってサーモスタット動作を制御するサーモスタット動作モードには2種類あります。

アプリケーション

  • 温度に敏感なあらゆるアプリケーション
  • セルラ基地局
  • オフィス機器
  • パーソナルコンピュータ
