DS75LX

拡張アドレス付き、デジタルサーモメータおよびサーモスタット

すべて表示 showmore-icon

27個の固有のI²Cアドレス付きの精度±2.0℃の温度センサが分布温度検出設計を簡単化

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.40
機能
  • 動作範囲:1.7V~3.7V
  • トライステートアドレス端子によって最大27個の固有のバスアドレスが可能
  • 温度測定に外付け部品が不要
  • 温度測定範囲:-55℃~+125℃ (-67°F~+257°F)
  • 精度:±2℃ (-25℃~+100℃)
  • サーモメータ分解能:9ビット(デフォルト)~12ビットにユーザ設定可能(0.5℃~0.0625℃の分解能)
  • 9ビットの変換時間:25ms (max)
  • サーモスタットの設定値はユーザが設定可能
  • 2線式シリアルインタフェースによるデータ読取り/書込み(SDAおよびSCL端子)
  • データラインを内部でフィルタリングして、ノイズ耐性を向上(50nsのデグリッチ)
  • バスタイムアウト機能によって、2線式インタフェース上のロックアップ問題を排除
  • マルチドロップ機能で分布温度検出アプリケーションを簡単化
  • LM75とピン/ソフトウェア互換
  • 8ピンµSOP (µMAX®)およびSOパッケージで提供
製品概要
show more Icon

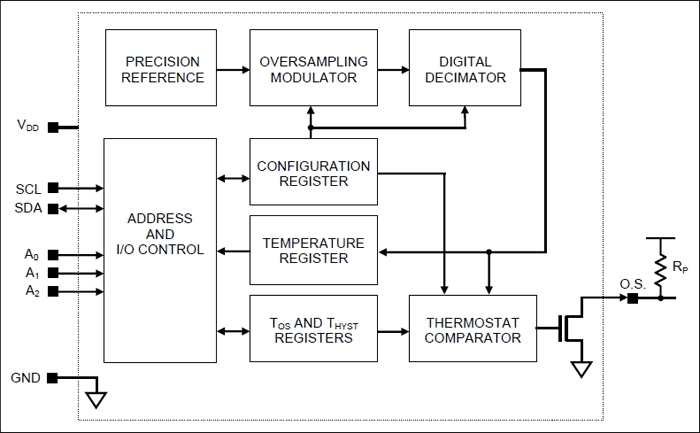

この低電圧(1.7V~3.7V)のディジタルサーモメータおよびサーモスタットは、-55℃~+125℃の範囲で9、10、11、または12ビットのディジタルで温度を読み取り、精度は-25℃~+100℃の範囲で±2℃です。電源投入時に、DS75LXは、LM75とソフトウェア互換のために9ビット分解能にデフォルト設定されます。DS75LXとの通信は、単純な2線式シリアルインタフェースを通じて行われます。3個のトライステートアドレス端子を使って、最大27個のDS75LXデバイスを同じ2線式バス上で動作させることができるため、分布温度検出アプリケーションが大幅に簡単になります。

サーモスタットのDS75LXは、専用のオープンドレイン出力(O.S.)とプログラマブルなフォルトトレランスを備えており、ユーザはO.S.が出力される前に連続して発生するエラー状態の回数を設定することができます。ユーザ定義のトリップ点(TOSとTHYST)に従ってサーモスタット動作を制御するサーモスタット動作モードが2種類あります。

アプリケーション

  • 温度に敏感なあらゆるアプリケーション
  • セルラ基地局
  • サーバ
  • テレコム交換機およびルータ
