DS1775

SOT23のデジタルサーモメータおよびサーモスタット

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格
価格は未定
機能
  • 外付け部品が不要な温度測定
  • 測定温度:-55℃~+125℃ (-67°F~+257°F)
  • サーモメータ精度:±2.0℃
  • サーモメータ分解能:9ビット~12ビット(0.5℃~0.0625℃分解能)に設定可能
  • ユーザー定義可能なサーモスタット設定
  • 2線式シリアルインタフェースによるデータの読取り/書込み
  • 広い電源範囲:2.7V~5.5V
  • サーモメータモードで2線式サーマルウォッチドッグDS75とソフトウェアコンパチブル
  • 低熱時定数を備えた省スペース5ピンSOT23パッケージ
製品概要
show more Icon

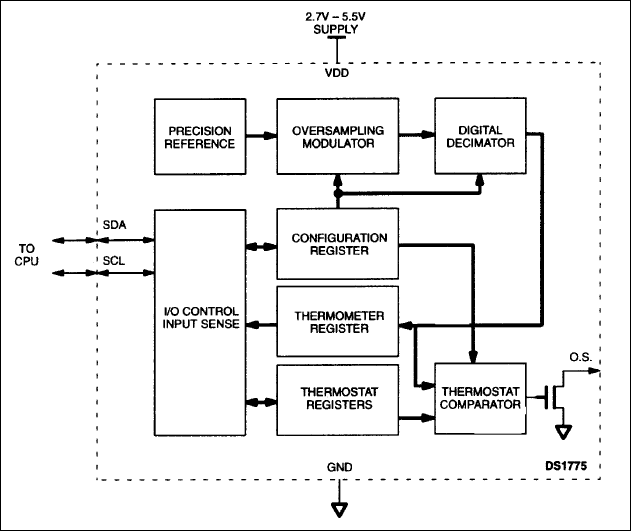

デジタル温度計およびサーモスタットのDS1775は、デバイスの温度を示す温度測定値を提供します。サーモスタットの設定および温度測定値は、すべて簡素な2線式シリアルインタフェース上でDS1775と通信されます。このデバイスは、追加部品を必要としない真の温度-デジタルコンバータです。

より大きな温度分解能が必要なアプリケーション向けに、ユーザーは読み出し分解能を9~12ビットに調整することができます。これは、温度上昇状態を即時に検出する必要があるアプリケーションに特に有用です。

オープンドレインの温度アラーム出力(O.S.)は、デバイスの温度がユーザー定義の温度TOSを超えるとアクティブになります。O.S.をアクティブにするために必要な連続したフォルトの数は、ユーザーによって設定可能です。また、このデバイスは割込みまたはコンパレータモードに設定することも可能で、フォルト条件のクリア方式をカスタマイズすることができます。

デジタル温度計としては、DS1775は2線式温度ウォッチドッグのDS75とソフトウェア互換です。DS1775は小型5ピンSOT23パッケージに封止されているため、スペースに制約があるアプリケーションで低コストの温度監視/制御を実現することができます。低い熱質量によって、従来はサーミスタでのみ可能だった時定数に対応します。

アプリケーション

  • 温度に敏感なあらゆるシステム
  • 携帯電話
  • オフィス機器
  • パーソナルコンピュータ/サーバ/ワークステーション
