DS3911

新規設計には非推奨

温度制御、不揮発性、I²CクワッドDAC

マルチチャネルレーザダイオードドライバ用、バイアスおよび変調制御を提供する低コストソリューション

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 4つの10ビットデルタシグマ出力
  • 温度センサーとADC内蔵
  • 4つの温度指標LUT、最大2℃の分解能
  • I²C対応のシリアルインタフェース
  • アドレスピンによって最大4つのDS3911が同一のI²Cバスを共有可能
  • デジタル電源:2.8V~5.5V
  • 動作温度範囲:-40℃~+100℃
  • 3mm x 5mmの14ピンTDFNパッケージ

DS3911は、10ビットのデルタシグマ出力不揮発性(NV)デジタルコントローラであり、温度センサーとそれに対応するアナログ-デジタルコンバータ(ADC)を内蔵しています。内蔵温度センサーは、-40℃~+100℃の温度範囲をカバーする最大2℃分解能のNVルックアップテーブル(LUT)を参照します。LUTは、デルタシグマデジタル-アナログコンバータ(DAC)の出力を直接駆動します。このLUTをベースとしたフレキシブルなアーキテクチャによって、このデバイスは任意のスロープの温度補償されたDAC出力を提供することができます。プログラミングは、最大400kHzの速度で動作するI²C対応のインタフェースによって行われます。

アプリケーション

  • アクティブ光ケーブル
  • 計測および産業用制御
  • リニアおよびノンリニア補償
  • 光トランシーバ

DS3911
温度制御、不揮発性、I²CクワッドDAC

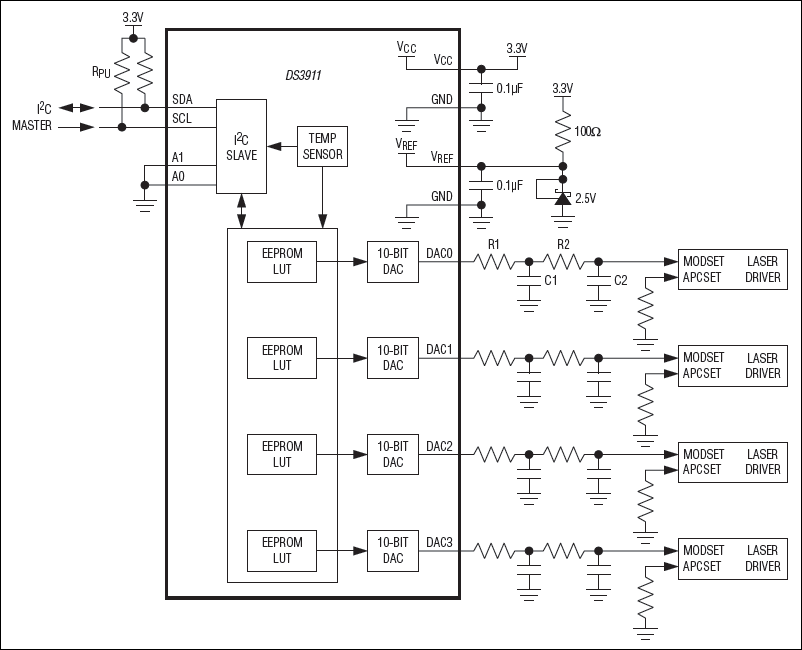

DS3911:標準動作回路
