DS1856

較正済みモニタおよびパスワード保護内蔵、デュアル、温度制御抵抗器

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.10
機能
  • SFF-8472対応
  • 5つの監視チャネル:温度、VCC、MON1、MON2、およびMON3
  • 3つの外部アナログ入力(MON1、MON2、MON3)で内部および外部較正をサポート
  • 外部アナログ入力用のスケール変換可能なダイナミックレンジ
  • ダイレクト-デジタル変換の温度センサ内蔵
  • すべてのモニタチャネル用のアラームと警告フラグ
  • 2個のリニア256ポジション不揮発性温度制御可変抵抗器
  • 2℃刻みで変更可能な抵抗器設定
  • 3レベルのセキュリティ
  • 監視とID情報へのアクセスは個別のデバイスアドレスで設定可能
  • 2線式シリアルインタフェース
  • TTL/CMOS対応入力とオープンドレイン出力を備えた2つのバッファ
  • 動作電源:3.3Vまたは5V
  • 動作温度範囲:-40℃~+95℃
製品概要
show more Icon

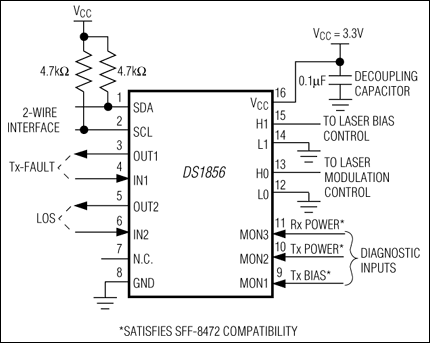

3個のモニタ付きデュアル温度制御不揮発性(NV)可変抵抗器のDS1856は、2個の256ポジションリニア可変抵抗器、3つのアナログモニタ入力(MON1、MON2、MON3)、および1個のダイレクト-デジタル温度センサで構成されています。このデバイスは、最小限の回路構成を使用して制御アプリケーションにおけるバイアス電圧および電流の設定と温度補償を行うための理想的な方法を提供します。可変抵抗器の設定値は、EEPROMメモリに格納され、2線式シリアルバスからアクセスすることができます。

このファミリの他の製品と比較した場合、DS1856はDS1852に対応するメモリマップを備えた、基本的にはDS1859と同等の製品です。特に、DS1856は、128バイトの内部補助EEPROMメモリがメインデバイスのテーブル00hとテーブル01hにマッピングされるように設定することができ、DS1858/DS1859とDS1852のいずれにも互換性を維持しています。また、DS1856は、DS1852と同等のパスワード保護も備え、両製品の互換性をさらに高めています。

アプリケーション

  • 診断用モニタ
  • 計測および産業用制御
  • 光トランシーバ
  • 光トランスポンダ
  • RFパワーアンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS1856B-050+
  • HTML
  • HTML
DS1856B-050+T&R
  • HTML
  • HTML
DS1856E-020+
  • HTML
  • HTML
DS1856E-020+T&R
  • HTML
  • HTML
DS1856E-050+
  • HTML
  • HTML
DS1856E-050+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

DS1856E-020+

製造中

DS1856E-020+T&R

製造中

DS1856E-050+

製造中

DS1856E-050+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

DS1856E-020+

製造中

DS1856E-020+T&R

製造中

DS1856E-050+

製造中

DS1856E-050+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

DS1854EVKIT

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

zoom

DS1854EVKIT

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

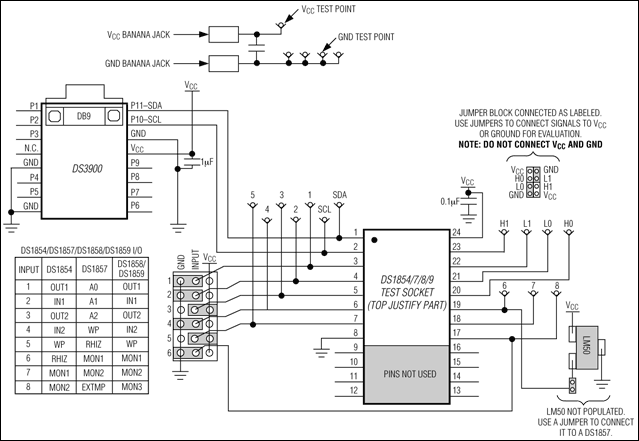

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1859EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1859EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS185XEVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS185XEVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1858EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1858EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1857EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1857EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
