DS4830

光マイクロコントローラ

すべて表示 showmore-icon

高性能光トランシーバのコントローラ実装を容易にする豊富な光機能セット

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 16ビット低電力マイクロコントローラ
  • 36kワードの全プログラムメモリ
    • 32kワードのフラッシュプログラムメモリ
    • 4kワードのROMプログラムメモリ
  • 1kワードのデータRAM
  • 8つのDACチャネル
    • 12ビットバッファ付き電圧DAC
    • 内部または外部リファレンス
  • 10のPWMチャネル
    • 7ビット~12ビット分解能と1MHzスイッチング周波数をサポートするブースト/バックDC-DC制御
    • 4チャネルTECC Hブリッジ制御をサポート
  • 16入力マルチプレクサを備えた8ビット高速コンパレータ
    • 1比較当り1.6µs
    • 26入力マルチプレクサ(27ksps)を備えた13ビットA/Dコンバータ
    • 温度測定アナログフロントエンド
      • 内部温度センサー、±3℃
      • 分解能:0.0625℃
      • 2つの外部温度センサーをサポート
      • 差動レール・ツー・レール入力
    • 31のGPIOピン
    • マスク可能な割込みソース
    • 内蔵20MHz発振器、CPUコア周波数10MHz
      • 4%の精度(0℃~+50℃)
    • PWMおよびタイマー用の最大133MHz外部クロック
    • スレーブ通信インタフェース:SPIまたは400kHz I²C対応2線式
    • マスター通信インタフェース:SPI、400kHz I²C対応、またはマキシム3線式レーザドライバ
    • I²CおよびJTAGブートローダ
    • 2つの16ビットタイマー
    • 動作電圧範囲:2.97V~3.63V
    • ブラウンアウトモニタ
    • インシステムデバッグとプログラミングを備えたJTAGポート
    • 低消費電力:16mA (全アナログアクティブ時)
製品概要
show more Icon

DS4830は、低電力、16ビット、マイクロコントローラコアをベースとする、完全な光制御、較正、およびモニタソリューションを提供し、プログラムおよびRAMデータメモリを提供します。I/Oリソースは、高速/高精度アナログ-デジタルコンバータ(ADC)、比較用デジタル-アナログコンバータ(DAC)を備えた高速コンパレータ、12ビットDAC、12ビットPWM、内部/外部温度センサー、高速サンプル/ホールド、I²Cスレーブホストインタフェース、およびマルチプロトコルシリアルマスター/スレーブインタフェースを備えています。
リモート温度センサーとして使用されるダイオード接続トランジスタのダイレクト接続がサポートされ、さらに、内蔵のマスターI²Cインタフェースによる追加の外部デジタル温度センサーICへの拡張もサポートされています。独立したスレーブI²Cインタフェースによって、内蔵フラッシュのパスワード保護されたインシステムリプログラミングに加えて、ホストマイクロプロセッサとの通信が容易です。
内蔵のJTAGインタフェースと関連ハードウェアを介してフラッシュをプログラムしてインサーキットデバッグを実行するサードパーティの非常に多用途のCコンパイラおよび開発ソフトウェアによって、ファームウェア開発がサポートされています。

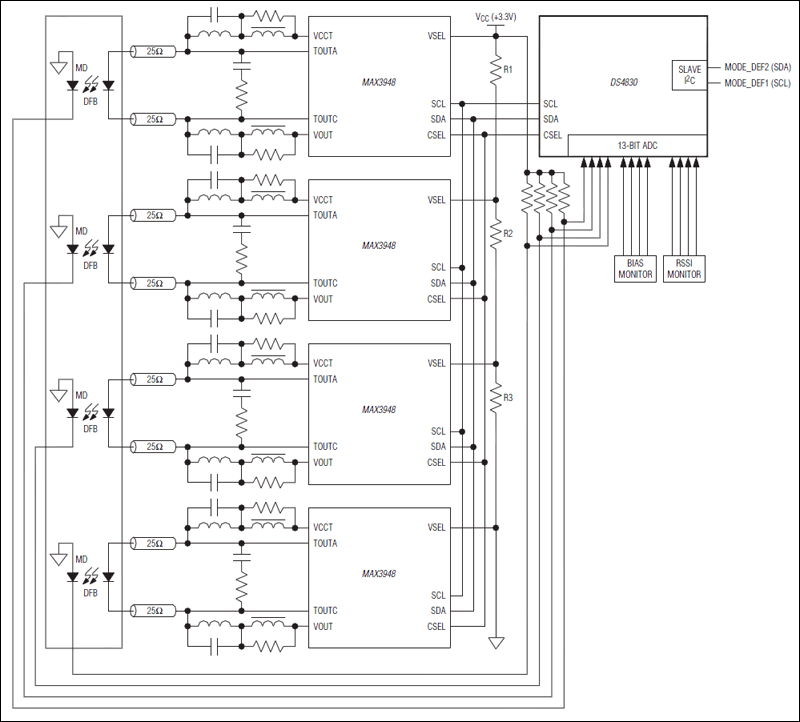

アプリケーション

  • 光トランシーバ:XFP、SFP、SFP+、QSFP、40G、100G
  • PONダイプレクサおよびトライプレクサ:GPON、10GEPON、XPON OLT、ONU
