DS2762: 警報付き、高精度Li+ (リチウムイオン)バッテリモニタ Data Sheet (Rev. 2)1/1/1900PDF263K
製品概要
機能と利点
- リチウムイオン安全回路
- 過電圧保護
- 過電流/短絡保護
- 低電圧保護
- 積算電流または温度がユーザ選択した制限値を超えるとホストに警報
- 0Vバッテリリカバリ充電
- 2種類の構成
- 25mΩ検出抵抗内蔵
- ユーザが選択可能な外付け検出抵抗
- 電流測定
- 12ビット双方向測定
- 内蔵検出抵抗の構成:0.625mA LSBおよび±1.9Aダイナミックレンジ
- 外付け検出抵抗の構成:15.625µV LSBおよび±64mVダイナミックレンジ
- 電流積算
- 内蔵検出抵抗:0.25mAhr LSB
- 外付け検出抵抗:6.25µVhr LSB
- 4.88mV分解能で電圧測定
- 分解能0.125℃の内蔵センサで温度測定
- システム電源管理および制御機能のサポート
- ロック可能な32バイトEEPROM
- 16バイトの汎用SRAM
- 固有の64ビットデバイスアドレス付ダラス1-Wire®インタフェース
- 低消費電力
- アクティブモード時:60µA (typ)、90µA (max)
- スタンバイ時:1µA (typ)、2µA (max)
製品概要

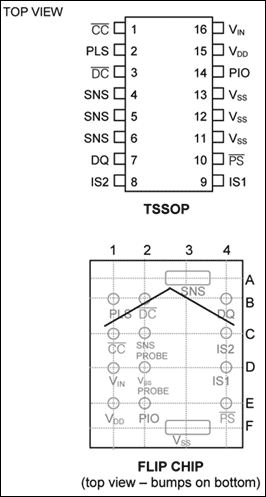

高精度リチウムイオンバッテリモニタのDS2762は、コスト重視のバッテリパックアプリケーションに対応するデータ収集、情報保存、および安全保護デバイスです。この低電力デバイスは、高精度の温度/電圧/電流測定、不揮発性(NV)データ保存、およびリチウムイオン保護を内蔵し、小型実装面積のTSSOPパッケージまたはフリップチップパッケージに収納されています。DS2762は、残量測定、安全監視、およびバッテリ固有のデータ保存などのアプリケーションに不可欠な部品です。
アプリケーション
- 携帯電話/スマートフォン
- デジタルカメラ
- PDA
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
