DS2715

NiMHバッテリパック充電コントローラ

すべて表示 showmore-icon

1~10セルNiMHバッテリパック充電コントローラ。リニア制御またはスイッチモード制御で電流を制御。

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.50
特長
  • 1~10個のNiMHセルを充電
  • 最大2℃のレートで急速充電
  • プリチャージおよびトップオフ充電モードでセルのコンディショニング
  • 負荷検出によりDS2715はセルパックが放電中に低電力スリープモード(10µA以下)
  • dT/dtによる充電終止でセルの充電ストレスを排除
  • 電圧、温度、および時間の監視により安全な二次的充電終止
  • リニア制御またはスイッチトモード制御による電流制御
  • LED出力による充電状態の表示
  • 小型16ピンSOパッケージ
製品概要
show more Icon

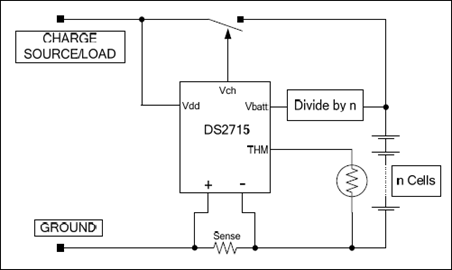

DS2715は、バッテリパックが内蔵型または外付けの、コストに厳しいチャージャアプリケーションに適しています。この製品は直列に接続した1~10セルのNiMH電池を安全かつ信頼性高く充電するために最適化されています。内蔵のゲインブロックは充電電流の制御用にコンパレータまたはトランスコンダクタンスアンプとして選択可能です。これによりDS2715は、スイッチドDCチャージャ、リニア電流レギュレータ、またはスイッチモード電流源として設定可能です。DS2715は深く放電したセルを予備充電によって調整し、そのあとでフル充電モードに入ります。DS2715はdT/dt技術を使ってフル充電を完了します。dT/dt技術には外付け検出サーミスタが必要となります。温度過昇、温度過冷、および過電圧検出によって、安全でない環境状態での充電を防止します。ユーザ選択可能な充電タイマによって、充電レートが0.167℃~2℃の範囲で実現されます。急速充電、トップオフ充電、および充電完了モードによって、NiMHセルの安全で信頼性の高い充電が可能になります。放電モードによって、DS2715はセルパックが放電中に低電力スリープ状態になります。

アプリケーション

  • 携帯ゲーム
  • ハンドヘルドPOS端末
  • ポータブルDVDプレーヤー
  • ポータブルテレビセット
  • 試験装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2715BZ+
  • HTML
  • HTML
DS2715BZ+T&R
  • HTML
  • HTML
DS2715Z+
  • HTML
  • HTML
DS2715Z+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 18, 2021

- 1702RA

ASSEMBLY

DS2715BZ+

製造中

8 18, 2021

- 1702RN

ASSEMBLY

DS2715Z+

製造中

5 22, 2018

- 1702N

ASSEMBLY

DS2715Z+

製造中

DS2715Z+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 18, 2021

- 1702RA

arrow down

ASSEMBLY

DS2715BZ+

製造中

8 18, 2021

- 1702RN

arrow down

ASSEMBLY

DS2715Z+

製造中

5 22, 2018

- 1702N

arrow down

ASSEMBLY

DS2715Z+

製造中

DS2715Z+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

DS2715KSWITCH

DS2715の評価キット

zoom

DS2715KSWITCH

DS2715の評価キット

DS2715の評価キット

機能と利点

  • 最大10のNiMHセルを充電
  • 負荷検出によって、デバイスは低電力状態に移行可能
  • dT/dt充電終止
  • 電圧、温度、および時間を監視
  • リニアまたはスイッチモード動作による充電電流の制御
  • LEDによる充電状態の表示

製品の詳細

DS2715のデモボードを使って、ユーザはNiMH充電コントローラのDS2715のすべての機能を検証することができます。このデモボードは、リニアモード動作またはスイッチモード動作用に実装されています。リニアモードキットのデフォルト設定は、130分のタイムアウト、約0.5Aの充電レートで3セルスタックを充電します。スイッチモードキットのデフォルト設定では、70分のタイムアウト、約1.0Aの充電レートで3セルスタックを充電します。

アプリケーション

  • 携帯ゲーム
  • ハンドヘルドPOS端末
  • ポータブルDVDプレーヤー
  • ポータブルテレビセット
  • 試験装置

DS2715KLINEAR

DS2715の評価キット

zoom

DS2715KLINEAR

DS2715の評価キット

DS2715の評価キット

機能と利点

  • 最大10のNiMHセルを充電
  • 負荷検出によって、デバイスは低電力状態に移行可能
  • dT/dt充電終止
  • 電圧、温度、および時間を監視
  • リニアまたはスイッチモード動作による充電電流の制御
  • LEDによる充電状態の表示

製品の詳細

DS2715のデモボードを使って、ユーザはNiMH充電コントローラのDS2715のすべての機能を検証することができます。このデモボードは、リニアモード動作またはスイッチモード動作用に実装されています。リニアモードキットのデフォルト設定は、130分のタイムアウト、約0.5Aの充電レートで3セルスタックを充電します。スイッチモードキットのデフォルト設定では、70分のタイムアウト、約1.0Aの充電レートで3セルスタックを充電します。

アプリケーション

  • 携帯ゲーム
  • ハンドヘルドPOS端末
  • ポータブルDVDプレーヤー
  • ポータブルテレビセット
  • 試験装置
