DS26504

T1/E1/J1/64KCC BITSエレメント

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 受信メッセージステータス変更と認証付きT1 BOC SSMのメッセージの送受信
  • 受信メッセージステータス変更表示付きE1 Sa(n)ビットのSSMメッセージの送受信
  • T1およびE1動作用のバイパスモードを備えた、水晶不要のジッタ減衰器
  • 完全に独立した送信と受信の機能
  • 75Ω/100Ω/110Ω/120Ω/133Ω用のソフトウェアで選択可能な受信側と送信側の内部終端
  • ブリッジングアプリケーションのためのモニタモード
  • 16.384MHz、12.8MHz、8.192MHz、4.096MHz、2.048MHz、または1.544MHzのマスタクロックを入力可能
  • 複合クロックモードでの64kHz、8kHz、および400Hzの出力
  • 8ビットのパラレル制御ポート(多重化または非多重化、Intel社またはMotorola社)
  • シリアル(SPI)制御ポート、およびハードウェア制御モード
  • ハードウェア出力端子によるLOS、AIS、およびLOFの表示
  • 保護スイッチング用のデバイス端子による高速トランスミッタ出力のディセーブル
  • IEEE 1149.1 JTAGバウンダリスキャン
  • 電源:3.3V (入出力耐性は5V)
  • DS26502およびDS26503と端子およびソフトウェア互換
追加の詳細
show more Icon

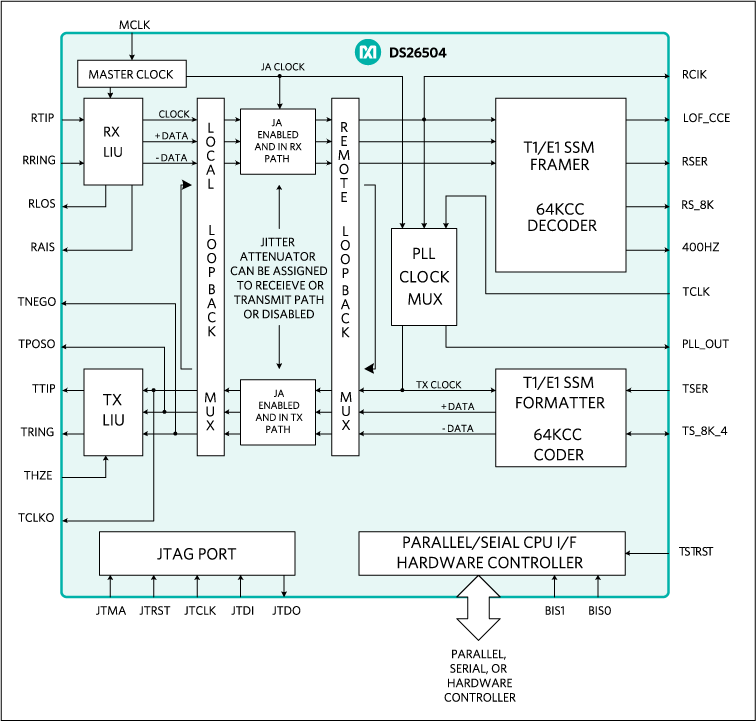

DS26504は、BITS (ビル内統合タイミング供給)クロック回復素子です。このデバイスは、基本的なT1/E1トランシーバとしても機能します。レシーバ部分は、T1、E1、64kHz複合クロック(64KCC)、および6312kHz同期タイミングインタフェースからクロックを回復することができます。T1とE1モードでは、SSM (同期ステータスメッセージ)も回復することができます。送信部分は、T1、E1、または64KCC同期インタフェースに直接接続可能で、さらにT1とE1モードではSSMを供給することができます。DS26504は、サポートする任意の入力同期クロックレートとサポートする任意の出力レートとの間で変換を行うことができます。また、DS26504は8kHzおよび19.44MHzのリファレンスクロックも受信することができます。6312kHzクロックを供給するために個別の出力が用意されています。このデバイスは、パラレル、シリアル、またはハードウェアのコントローラポートによって制御されます。

アプリケーション

  • BITSタイミング
  • 速度変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS26504DK

T1/E1/J1/64K/8KCC BITSエレメントのデザインキット

zoom

DS26504DK

T1/E1/J1/64K/8KCC BITSエレメントのデザインキット

T1/E1/J1/64K/8KCC BITSエレメントのデザインキット

機能と利点

  • 初回プロトタイプの製作が不要になり、新規設計を迅速化
  • BITSエレメントDS26504の主要機能を検証
  • BITSエレメントのDS26504 、トランス、BNC、およびRJ48ネットワークコネクタ/終端用受動素子を装備
  • 75Ω E1対応のBNC接続
  • 120Ω E1および100Ω T1対応のバンタムおよびRJ48コネクタ
  • Windowsベースのコンピュータと直接接続
  • ChipViewソフトウェアによってDS26504レジスタセットにポイントアンドクリックアクセス可能
  • ソフトウェア制御による(レジスタにマッピングされた)設定スイッチによって、クロックおよび信号の経路設定が容易
  • 外部データのソース/シンク用に機器側のすべてのフレーマ端子に容易にアクセス可能
  • 複数のクロックおよび信号の経路設定の表示、およびロスオブシグナルおよび割込みステータスを示す複数のLED
  • 読みやすいシルクスクリーンラベルによってあらゆるコネクタ、ジャンパ、およびLEDに関連する信号を識別

製品の詳細

DS26504DKは、T1/E1/J1/64K/8KCC BITSエレメントのDS26504用の使いやすい評価用ボードです。DS26504DKはスタンドアロンのデザインキットとして使用されるように設計されています。このボードは、BITSエレメントのDS26504、トランス、終端抵抗、FPGAベースの設定スイッチ、およびネットワークコネクタを備えています。ダラスのChipViewソフトウェアによって、Windows®ベースのPCから設定レジスタとステータスレジスタにポイントアンドクリックアクセスすることができます。搭載したLEDは、複数のクロックおよび信号経路設定だけでなく、受信信号のロスオブシグナルおよび割込みステータスも表示します。

アプリケーション

  • BITSタイミング
  • 速度変換
