DS2484

シングルチャネル1-Wireマスター、可変タイミングおよびスリープモード内蔵

すべて表示 showmore-icon

I2Cホストと1-Wireスレーブネットワーク間のプロトコル変換を容易にするクラス最高レベル、高集積1-Wireラインドライバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

10 22, 2013 ellipse 日本語

DS2484: シングルチャネル1-Wireマスター、可変タイミングおよびスリープモード内蔵 Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$0.86
特長
  • I2Cホストインタフェースは100kHzおよび400kHzのI2C通信速度をサポート
  • 標準およびオーバードライブ1-Wire通信速度
  • 調整可能な1-Wireタイミング：tRSTL、tMSP、tW0L、およびtREC0
  • 1-Wireポートをソフトウェアの制御下でパワーダウン可能
  • 1-Wireポートがハイインピーダンスになる省電力スリープモードをサポート(SLPZ端子)
  • I2Cの動作電圧：1.8V ±5%、3.3V ±10%、および5.0V +5/-10%
  • レベルトランスレータ内蔵：1-Wireの動作電圧1.8V -5%～5.0V +5%、I2C電圧に依存しない
  • IO端子に±8kVヒューマンボディモデル(HBM)接触放電のESD保護レベルを内蔵
  • 動作温度範囲：-40℃～+85℃
  • 8ピンTDFNおよび6ピンSOT23パッケージ
製品概要
show more Icon

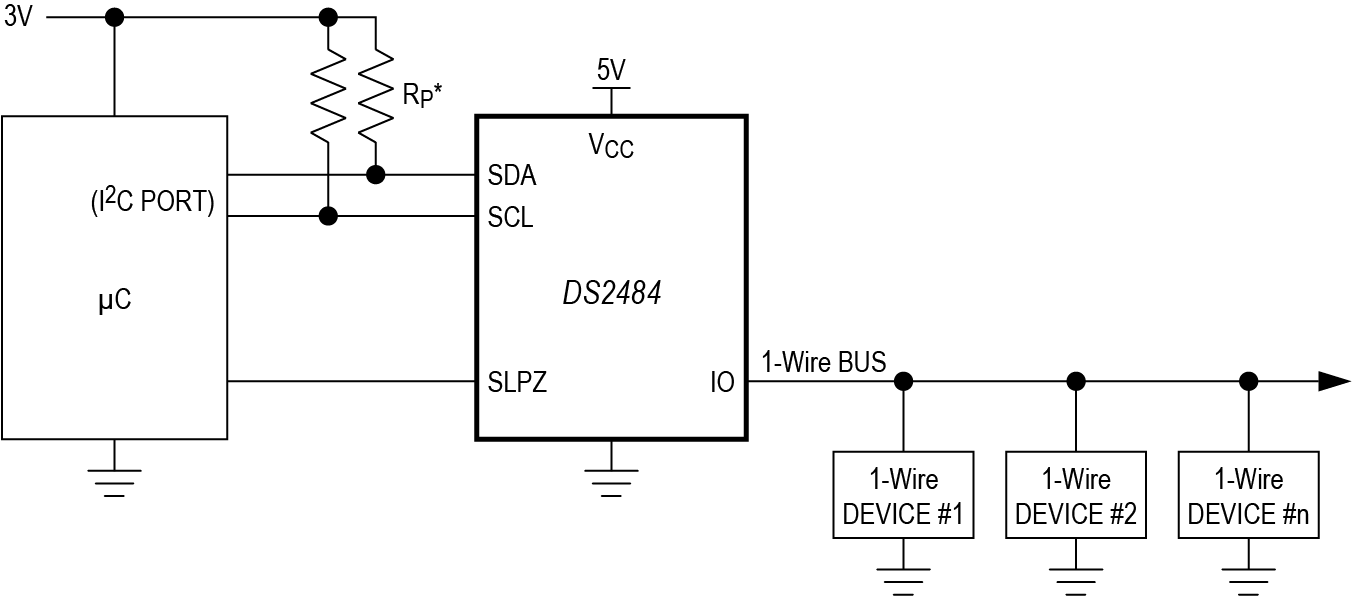

DS2484はI2Cと1-Wire®間のブリッジデバイスで、標準(100kHz max)またはファースト(400kHz max)のI2Cマスターと直接インタフェースし、I2Cマスターと任意のダウンストリーム1-Wireスレーブデバイスとの間でプロトコル変換を行います。接続されたすべての1-Wireスレーブデバイスに対して、DS2484は1-Wireマスターとなります。内蔵の、ユーザー調整が可能なタイマーは、時間の正確さが重要な1-Wireの波形の生成からシステムのホストプロセッサを解放し、標準およびオーバードライブの両方の1-Wire通信速度をサポートします。さらに、ソフトウェアの制御下で1-Wireバスをパワーダウンすることが可能です。デュアル電圧動作によって、I2C側と1-Wire側で異なる動作電圧を使用することができます。強力なプルアップ機能は、EEPROMやセンサーなどの1-Wireデバイスへの1-Wire給電をサポートします。使用中以外は、DS2484をスリープモードにして消費電力を最小限に抑えることが可能です。

アプリケーション

  • 携帯電話
  • 産業用センサー
  • 医療用機器
  • プリンタ
