DS2482-101

スリープモード付き、シングルチャネル1-Wire®マスター

すべて表示 showmore-icon

I²Cマスターと1-Wireスレーブデバイス間の双方向プロトコル変換を行うI²Cから1-Wireへのブリッジデバイス

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.96
機能
  • I2C Microportと1-Wireスレーブ間の容易なインタフェースを実現
    • I2Cホストインタフェースは100kHzおよび400kHzのI2C通信速度をサポート
    • アクティブまたはパッシブ1-Wireプルアップが選択可能な1-WireマスターIO
    • リセット/プレゼンス、8ビット、シングルビット、および3ビット1-Wire IOシ-ケンスを提供
    • 標準およびオーバードライブの1-Wire通信速度
    • I2Cアドレス割当て用の1つのアドレス入力
  • 電力線ノイズを最小化してシステムEMIを低減
    • スルー制御された1-Wireエッジ
  • EEPROM、温度センサー、または瞬時大ソース電流モードを備えたその他の1-Wireスレーブをサポート
    • 内部ローインピーダンス信号経路によって1-Wire強力プルアップを提供
    • 外付けMOSFETを必要に応じて制御するPCTLZ出力でより強力なプルアップ要件に対応
    • 消費電力の削減によって電源コストを節約
    • 省電力のスリープモードをサポート
  • 動作範囲:2.9V~5.5V、-40℃~+85℃
  • 9ピンWLPパッケージ
製品概要
show more Icon

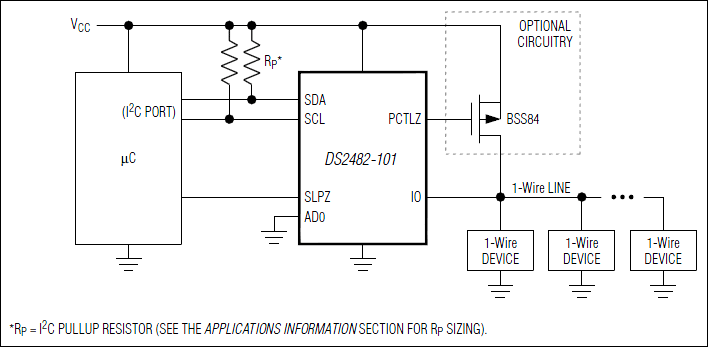

DS2482-101は、I²Cと1-Wire間のブリッジデバイスで、標準(100kHz max)または高速(400kHz max)のI²Cマスターに直接インタフェースし、I²Cマスターと任意のダウンストリーム1-Wireスレーブデバイス間の双方向プロトコル変換を行います。任意の接続された1-Wireスレーブデバイスに対して、DS2482-101は1-Wireマスターとなります。内蔵の出荷時調整されたタイマーは、システムホストプロセッサをタイムクリティカルな1-Wire波形の生成から解放し、標準およびオーバドライブの両方の1-Wire通信速度をサポートします。1-Wire波形生成を最適化するために、DS2482-101は、立上りおよび立下り1-Wireエッジのスルーレート制御を行い、ドライブ特性を1-Wireスレーブ環境に適合させるための追加のプログラマブル機能を提供します。プログラマブルなストロングプルアップ機能は、EEPROMおよびセンサなどの1-Wireへの1-Wire電源供給をサポートします。DS2482-101は、高度なストロングプルアップアプリケーション用の外付けMOSFETを制御する1つの出力によってこれらの機能を組み合わせます。I²Cスレーブアドレス割当てが1つのバイナリアドレス入力で制御され、システム内の他のI²Cスレーブデバイスとの競合の可能性を解決します。使用しないとき、デバイスはスリープモードに移行して消費電力を最小限に抑えることができます。

アプリケーション

  • 携帯電話/PDA
  • 産業用センサー
  • 医療用機器
  • プリンタ
