製品概要

機能と利点

  • 低コスト、汎用RS-232 COMポートと1-Wire®間のインタフェース設計を簡素化、真のグランド
    • RS-232 COMポートに接続することによって1-Wireデバイスの読取りおよび書込みが可能
    • バイポーラおよびユニポーラロジック信号で動作
    • スルーレート制御された1-Wireプルダウンおよびアクティブプルアップによって長いラインに対応し放射を低減
    • 通信データレート:9.6kbps (デフォルト)、19.2kbps、57.6kbps、および115.2kbps
    • シリアルおよび1-Wire通信の自己較正タイムベース(許容誤差±5%)
    • ユーザー選択可能なRXD/TXD極性によって5VベースのRS232システムまたは直接UARTに接続する場合に部品数を最小化
    • データと制御情報を組み合わせたスマートプロトコルによって余分な端子が不要
    • 光-RS232、IR-RS232、およびRF-RS232コンバータに対応
  • 1つの製品で各種のiButton®または1-Wireデバイスタイプに対応するためシステム統合が容易
    • 標準速度およびオーバードライブ速度での読み書きをサポート
    • 温度およびEEPROM 1-Wireデバイス用に5Vへのストロングプルアップを提供
    • 外部12V電源を使用して1-Wire EPROMデバイスをプログラム可能
    • 設定可能な1-Wireタイミングおよびドライバ特性によって標準速度で広範囲のスレーブデバイス構成に対応
    • 動作範囲:4.5V~5.5V、-40℃~+85℃

製品概要

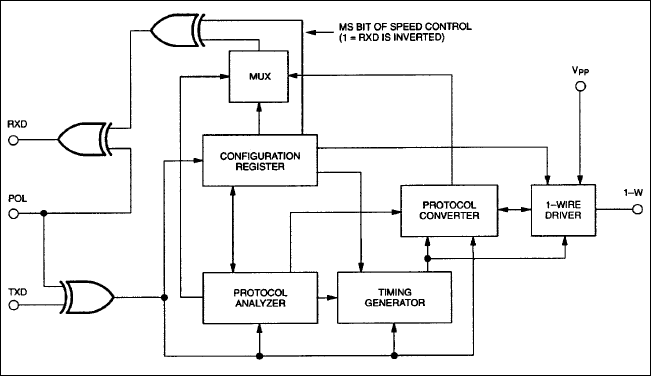

DS2480Bは、シリアルポートから1-Wire®にインタフェースするためのチップで、標準およびオーバドライブ速度をサポートしています。このデバイスは、UARTおよび5V RS-232システムに直接接続されます。RS-232C (±12Vレベル)に接続するには、受動クランプ回路と1個の5Vから±12Vへのレベル変換器が必要です。内蔵タイマは、正確な時間を必要とする1-Wire通信用の波形を生成するというホストの負担を軽減します。各1-Wireタイムスロット用にホストが全文字を送信する必要のあるDS9097(E)と異なり、DS2480Bは各文字を8つの1-Wireタイムスロットに変換することができるため、データスループットが大幅に増加します。さらに、DS2480Bは4種類のデータレート、115.2kbps、57.6kbps、19.2kbps、およびパワーオン時のデフォルトである9.6kbpsで通信するように設定することができます。ホストの水晶制御されたUARTから受信されるコマンドコードは、内蔵のタイミング発生器を連続して較正するリファレンスとして機能します。DS2480Bは、制御端子を必要とせずにデータと制御情報を結合するユニークなプロトコルを使います。この方法によって、既製のシリアルから無線への変換器との互換性が維持され、1-Wireメディアジャンパを容易に実現可能です。DS2480Bの各制御機能は1-Wireネットワークに最適化されており、EPROMベースのアドオンリーメモリ、EEPROMデバイス、および1-Wire温度計など、現在のあらゆる1-Wireデバイスの特別なニーズに対応しています。詳細なソフトウェア例については、アプリケーションノート192 「シリアル1-WireラインドライバDS2480Bの使用」をご参照ください。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
