DS18S20

1-Wire寄生電力デジタルサーモメータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$3.72
特長
  • 通信に1つのポートピンのみを必要とする独自の1-Wire®インタフェース
  • 幅広い温度管理アプリケーションのシステム精度を最大化
    • 温度測定範囲:-55℃~+125℃(-67°F~+257°F)
    • 精度:±0.5℃(-10℃~+85℃)
    • 分解能:9ビット
    • 外付け部品が不要
  • 寄生電源モードは動作に必要な端子が2つ(DQとGND)のみ
  • マルチドロップ機能によって分散温度検出アプリケーションを簡素化
    • 各デバイスは固有の64ビットシリアルコードを内蔵ROMに保存
  • アラーム検索コマンドを備えた柔軟なユーザー定義不揮発性(NV)アラーム設定によって、設定された温度制限範囲外のデバイスを識別
  • 8ピンSO (150 mil)および3ピンTO-92パッケージで提供
製品概要
show more Icon

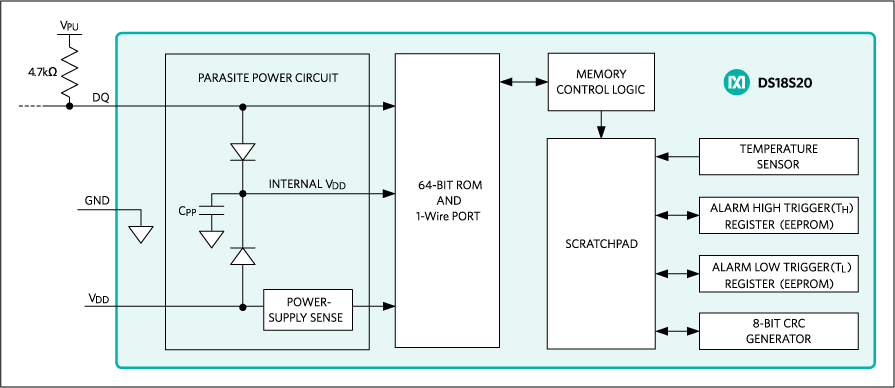

ディジタルサーモメータのDS18S20は、9ビット摂氏温度測定用で、ユーザプログラマブルな不揮発性上下限トリガポイント付きのアラーム機能を備えています。DS18S20は、1-Wire®バスで通信を行い、その名の通り1本のデータライン(およびグランド)のみで中央マイクロプロセッサと通信を行ないます。また、DS18S20は、電源がデータラインから直接得ることができるので(「寄生電源」)、外部電源が不要になります。

各DS18S20は、ユニークな64ビットシリアルコードを備えており、複数のDS18S20を同一の1-Wireバスで動作させることができます。このため、1個のマイクロプロセッサを用いて広い領域に分布する多数のDS18S20を容易に制御できます。このような機能が役立つアプリケーションとして、HVAC環境制御、ビル内の温度モニタリングシステム、各種機器や機械類、プロセスモニタリングや制御システムなどがあります。

アプリケーション

  • 民生用製品
  • 産業用システム
  • 温度に敏感なシステム
  • 温度計
  • 自動調温システム
