製品概要

機能と利点

  • 全温度範囲にわたってモノトニシティの保証
  • DAC間の優れたマッチング
  • ユニポーラまたはバイポーラ動作
  • バッファされた電圧出力
  • 高速シリアル・デジタル・インターフェース
  • ゼロ・スケールまたはミッドスケールへのリセット機能
  • 広い供給電圧範囲:+5Vのみ~±15V
  • 低消費電力:35mW(max)

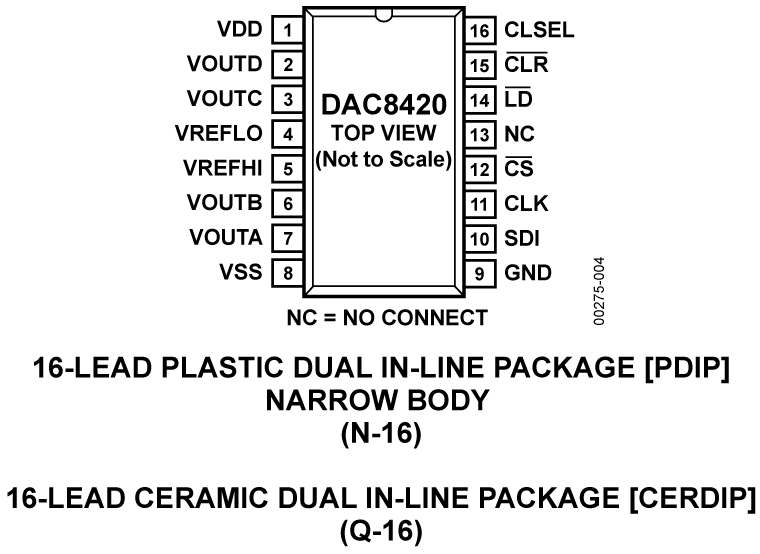

  • 16ピンPDIP、SOICおよびCERDIPパッケージ

製品概要

DAC8420は、16ピン・パッケージのシリアル・デジタル・インターフェース付きクワッド12ビット電圧出力D/Aコンバータ(DAC)です。BiCMOS技術を採用したこのモノリシック・デバイスは、非常に高度な回路密度と低消費電力を特長としています。簡単で使いやすいシリアル・デジタル入力と完全にバッファされるアナログ電圧出力により、規定性能を達成するために部品を外付けする必要はありません。

3線式のシリアル・デジタル入力は、最小限の回路を追加するだけで、10MHzの速度で動作するマイクロプロセッサと容易にインターフェースできます。各内蔵DACのアドレス指定は、12ビットのデータワードと1つのアドレス・ヘッダで構成される16ビットのシリアル・ワードによって個別に実行します。ユーザ・プログラマブルのリセット制御CLR入力を使用して、4つのDAC出力すべてをゼロ・スケールまたはミッドスケールに強制設定し、現在のDACレジスタ値を非同期にオーバーライドすることができます。VREFHIとVREFLOの各入力によって決定される出力電圧範囲は、電源電圧範囲内の正または負のユニポーラあるいはバイポーラ信号振幅として設定できるため、設計上非常に高いフレキシビリティが得られます。

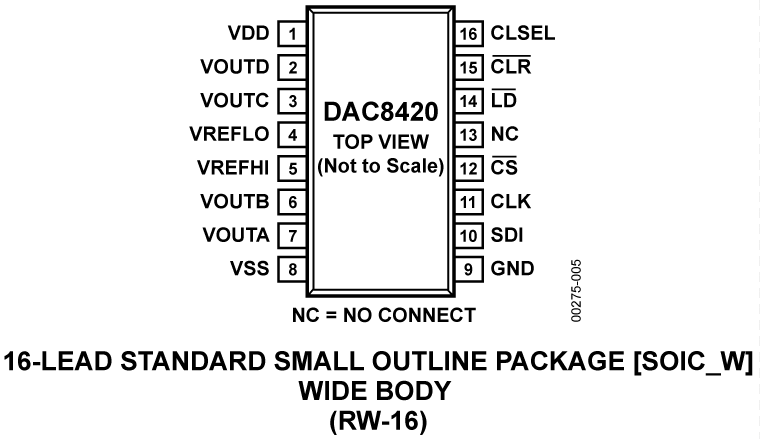

DAC8420には、16ピンのエポキシDIP、サーディップ、およびワイド幅のSOL(スモール・アウトライン表面実装)パッケージがあります。+5Vの単電源から±15Vまでの両電源、およびこれに対応してそれぞれ+2.5~±10Vの電圧リファレンスを用いた動作を仕様規定しています。消費電力は±15V電源動作時で255mW(max)未満で、+5V電源時にはわずか35mW(max)に低減します。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
