特長
- 超低消費電力：VS＝2.6V時に測定モードで23μA（typ）、スタンバイ・モードで0.2μA（typ）
- 選択した帯域幅によって消費電力を自動的に調整
- ユーザー選択可能な分解能
-- 固定10ビット分解能モード
-- 最大分解能モード：g範囲によって最大13ビットまで分解能の増加が可能±16g時（全てのg範囲で約4mg/LSBの分解能を維持） - FIFO内蔵によりホスト・プロセッサの負荷を低減
- シングル・タップ / ダブル・タップの検出
- アクティブ / インアクティブの検出
- 自由落下の検出
- 4/6方向オリエンテーション検出
- 電源およびI/O電圧範囲：1.7～2.75V
- SPI（3線式または4線式）およびI2Cデジタル・インターフェース
- すべての割込みはいずれの割込み出力ピンにもマッピング可能
- 詳細はデータシートをご参照ください。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADXL346は、モバイル機器アプリケーションに最適です。この製品は、傾き検出アプリケーションにおける重力の静的加速度のほか、動き、衝撃、振動による動的加速度も計測できます。傾き検出の場合は、その高分解能（4mg/LSB）によって1.0°未満の傾きの変化を測定できます。
この製品には複数のセンシング機能が内蔵されています。アクティブ / インアクティブ検出機能で、任意の軸上の加速度とユーザー設定の閾値とを比較して、動き（モーション）の有無を検出します。タップ・センシングでは、任意の方向のシングル・タップとダブル・タップを検出します。自由落下機能は、デバイスが自由落下中かどうかを検出します。ポジション検出では、2Dまたは3Dでの方向の変化に基づくユーザー選択可能な割込みと4/6ポジションの同時検出が可能です。これらの機能は、2本の割込み出力ピンのいずれかにマッピングできます。特許申請中の32レベルFIFO型内蔵バッファを使用して加速度センサー内にデータを格納することで、ホストプロセッサとの通信を最小限に抑えることができます。
低消費電力で動作させる場合では、加速度の入力信号に基づいたパワーマネージメントを実現し、きわめて低い消費電力でアクティブ検出と加速度測定を行います。
ADXL346は、小型、薄型の3mm×3mm×0.95mm 16ピンLGAパッケージを採用しています。
アプリケーション
- 携帯電話機
- 医用計測器
- ゲームおよびポインティング機器
- 工業用計測器
- パーソナル・ナビゲーション・デバイス
- ハードディスク・ドライブ（HDD）保護
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXL346
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
製品情報
-
ユーザ・ガイド
-
製品ハイライト
-
評価用設計ファイル
-
技術記事
-
よく聞かれる質問
-
すべて
-
中国語
-
日本語
-
English
データシート
2
アプリケーション・ノート
11
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
製品情報
1
WIKI
ユーザ・ガイド
1
WIKI
製品ハイライト
1
854.71 K
評価用設計ファイル
4
技術記事
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 5
技術記事 1
製品ハイライト 1
評価用設計ファイル 2
製品情報 1
よく聞かれる質問 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADXL346ACCZ-RL |
16-Lead LGA (3mm x 3mm)
|
|
|
| ADXL346ACCZ-RL7 |
16-Lead LGA (3mm x 3mm)
|
|
- ADXL346ACCZ-RL
- ピン／パッケージ図
-
16-Lead LGA (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL346ACCZ-RL7
- ピン／パッケージ図
-
16-Lead LGA (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 6, 2013
- 13_0321
ADXL345, ADXL346, ADXL337 Die Revision
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
10 17, 2013
- 13_0021
Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
8 28, 2012
- 12_0203
Transfer ADXL346 Sensor Wafer Fabrication to the TSMC 8" MEMS Only Process
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
10 31, 2011
- 11_0054
Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer of ADXL346 LGA package
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
5 27, 2011
- 11_0091
ADXL346 Die Revision
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 6, 2013
- 13_0321
ADXL345, ADXL346, ADXL337 Die Revision
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
10 17, 2013
- 13_0021
Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
8 28, 2012
- 12_0203
Transfer ADXL346 Sensor Wafer Fabrication to the TSMC 8" MEMS Only Process
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
10 31, 2011
- 11_0054
Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer of ADXL346 LGA package
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
5 27, 2011
- 11_0091
ADXL346 Die Revision
ADXL346ACCZ-RL
ADXL346ACCZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 4
EVAL-MST-ISEB
Real Time Eval System for Digital Output Sensor
製品の詳細
The ISEB is an universal main board and is intended to be used with various satellites of Analog Devices inertial sensors, including analog and digital accelerometers, as well as gyroscopes. The different products are evaluated by means of separate GUIs that are customized for performance and characterization measurements relevant to the inertial sensor being evaluated.
The EVAL-ADxZ-M system contains the ISEB and the EVAL-ADxZ-S satellite. Also included is an USB A to Mini-B cable to connect the ISEB to a PC and an 18-inch, 20-pin ribbon cable to connect the ISEB to the satellite.
資料
ソフトウェア
ZIP
12.78 M
ZIP
7.82 M
ZIP
140.99 M
ZIP
3.33 M
ZIP
7.84 M
ZIP
6.71 M
ZIP
7.8 M
ZIP
7.88 M
ZIP
7.87 M
ZIP
7.92 M
EVAL-ADXL346-ISEB
ADXL346-ISEB Evaluation Board
機能と利点
- Flexible inertial sensor evaluation platform
- Single main board operates with interchangeable satellite boards
- Separates DUT from controller for accurate environmental testing
- Continuous stream to file data recording
- Standard USB cable for power and communications
- PC-based graphical user interface (GUI)
- Fast, easy installation
製品の詳細
The iMEMS® ADXL346 inertial sensor evaluation system is an easy-to-use evaluation tool targeting bench or desktop characterization of Analog Devices, Inc., inertial sensor products. The system consists of the inertial sensor evaluation board (ISEB), or main board, and a satellite board for any Analog Devices inertial sensor product. The ISEB connects directly to a PC via an USB cable, with the USB connection providing both communications and power to the board. The ISEB is connected to the satellite board through a ribbon cable. This cable allows the satellite to be easily manipulated for testing or separately placed into an environmental chamber for temperature or humidity testing. Separating the boards mitigates corruption of data due to the temperature and humidity effects of other components.
The ISEB is an universal main board and is intended to be used with various satellites of Analog Devices inertial sensors, including analog and digital accelerometers, as well as gyroscopes. The different products are evaluated by means of separate GUIs that are customized for performance and characterization measurements relevant to the inertial sensor being evaluated.
The EVAL-ADXL346Z-M system contains the ISEB and the EVAL-ADXL346Z-S satellite. Also included is an USB A to Mini-B cable to connect the ISEB to a PC and an 18-inch, 20-pin ribbon cable to connect the ISEB to the satellite.

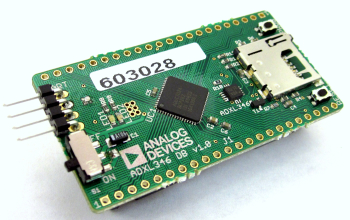

EVAL-ADXL346Z-DB
ADXL346 Datalogger / Development Board
製品の詳細
The ADXL346 Development Board is an easy-to-use tool designed to shorten application development time by providing a ready-to-use platform for data collection and firmware development.
The board is pre-configured as a datalogger that can be used to gather data for refining algorithms, tuning thresholds, and generally familiarizing oneself with accelerometer data. Powered by two AAA batteries, the board is completely untethered and integrates seamlessly into portable applications. Logged data is stored on a MicroSD memory card, providing essentially unlimited memory capacity and operating system versatility. Data is stored in a text (.txt) file, so no software installation is required to operate the board or read data. A 2GB MicroSD card and a USB MicroSD card reader are provided with the board.
Additionally, the board is fully programmable, providing a hardware platform on which firmware can be tested in parallel with development of application hardware. Communications and processing are performed by an ARM7-based ADuC7024 micro-controller, and firmware is written in C. A programming cable is provided with the board, and a development environment and header files are supplied on this page. Finally, the platform can be duplicated in the final application, having already been tested with the application firmware. Schematics and layout can be found under the Supporting Documentation tab and can be used freely in your application.
Note that this board is not configured to display real-time data. For real-time evaluation of the ADXL346, please refer to the Inertial Sensor Evaluation Board. For a simple ADXL346 Breakout Board, refer to the EVAL-ADXL346Z.
資料

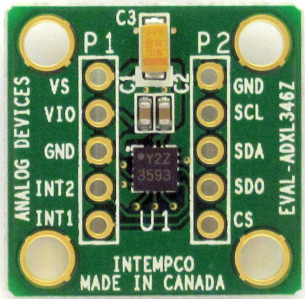

EVAL-ADXL346Z
