ADV7613: 低消費電力 HDMI/LVDS ディスプレイ・ブリッジ (Rev. C)11/3/2015PDF277 K
製品概要
機能と利点
- シングル入力HDMIレシーバ、デュアル・チャンネルLVDSトランスミッタ出力
- HDMIレシーバのサポート
- 最大148.5MHzのTMDSクロック周波数
- 広帯域幅デジタル・コンテント・プロテクション（HDCP） - 初期HDCPキー付1.4をサポート
- 適応型HDMIイコライザ
- HDMIポート用5 V検出とホット・プラグ・アサート
- sYCC601、アドビRGB、アドビYCC 601、xvYCC拡張色域を含む拡張色彩
- LVDSトランスミッタ
- デュアル・チャンネル24ビットOpenLDIインターフェース
- 6ビット／8ビット不平衡型OpenLDI又は8ビット・ビデオ・エレクトロニクス・スタンダーズ・アソシエーション（VESA）フォーマットをサポート
- 高ビット・レート（HBR）、ダイレクト・ストリーム・デジタル（DSD）を含むオーディオをサポート
- S/PDIF（IEC 60958互換）デジタル・オーディオをサポート
- 専用のフレキシブル・オーディオ出力ポート
- Dolby® TrueHD、DTS-HD Master Audio™
- 一般的な機能
- 内部 EDID RAM
- 民生用電子機器制御（CEC）コントローラ内蔵
- 標準識別（STDI）回路
- Any-to-Any、（3 × 3）カラー・スペース変換（CSC）マトリックス
- 100 ボール、9 mm × 9 mm CSP_BGA パッケージ
- 車載アプリケーション用に認定済み
製品概要
ADV7613は高品質、低消費電力、シングル入力のHDMI to LVDSディスプレイ・ブリッジです。この製品には最大1080p（60 Hz）をサポートするHDMI対応レシーバが組み込まれています。
HDMIポートには専用の5V検出機能とHot Plug™アサート・ピンがあります。HDMIレシーバは長いケーブルでも確実なインターフェース動作を保証する統合イコライザも内蔵しています。
ADV7613にはHDMIストリームから抽出したオーディオ・データ用にオーディオ出力ポートがあります。HDMIオーディオ・フォーマットはダイレクト・ストリーム・デジタル®（DSD）とHBRを介したスーパーオーディオCD（SACD）を含みます。HDMIレシーバは、オーディオ出力での可聴な外来ノイズを防止する高度なミュート制御を備えています。
ADV7613はHDMIレシーバからのビデオ信号を処理するコンポーネント・プロセッサ（CP）を1個内蔵しています。このデバイスは、コントラスト調整、輝度調整、飽和度調整、STDI検出ブロック、フリーラン、同期アライメント制御のような機能を提供します。
LVDSエンコーダはデータを6ビット又は8ビットのDC不平衡型OpenLDIマッピング又は8ビットVESAマッピングにまとめることができます。ADV7613は入力で受信した最大分解能1080p（60 Hz）まで24ビットOpenLDIデータをデュアル・チャンネルLVDSトランスミッタ経由で出力できます。シングルLVDS出力ポートが対応する最大出力クロックは92 MHzです。ADV7613には車載用グレードと民生用グレードがあります。動作温度範囲は-40℃ ～+8℃です。
最新のCMOS製造プロセスで製造されており、ADV7613はRoHS準拠の9 mm × 9 mm、100ボールCSP_BGAパッケージを採用しております。
アプリケーション
- プロジェクタ
- 車載用情報娯楽ヘッドユニット
- 車載用情報娯楽表示器
- デジタル標識
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

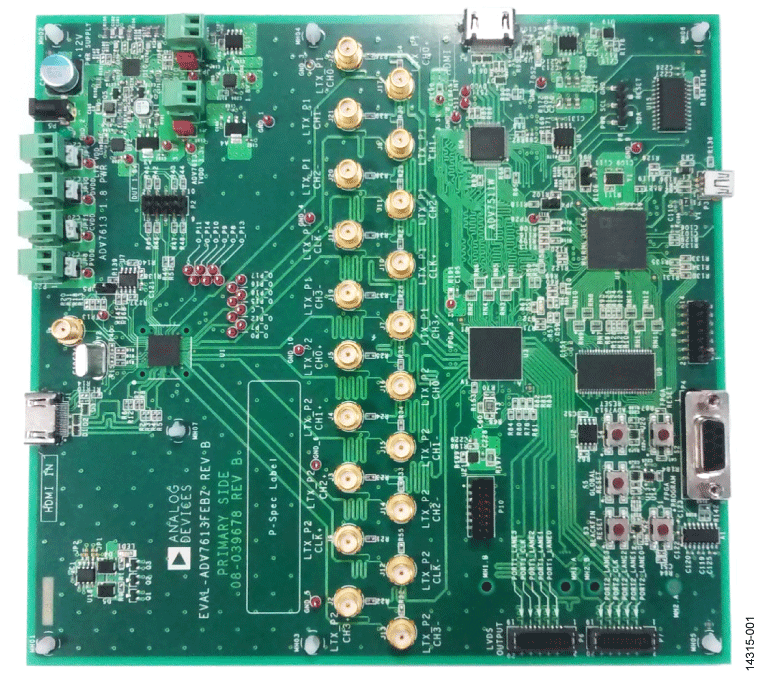

評価キット (1)
参考資料
-
UG-946: Evaluation Board User Guide for the ADV7613FEBZ (Rev. 0)9/11/2018PDF581K
-
ADV7613 Design Support Files9/11/2018
-
UG-907: Low Power, HDMI to Dual Output LVDS Display Bridge (Rev. A)3/24/2016PDF1M
-
UG-898: ADV7613 Reference Manual (Rev. 0)11/3/2015PDF1 M
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADV7613BBCZ | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
| ADV7613BBCZ-RL | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
| ADV7613WBBCZ | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
| ADV7613WBBCZ-P | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
| ADV7613WBBCZ-P-RL | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
| ADV7613WBBCZ-RL | 材料宣誓書（MD） | 信頼性データ | 100-Ball CSPBGA (9mm x 9mm x 1.25mm) | |
