製品概要
機能と利点
- 時間および温度にわたって安定：
- 初期制度：0.5%
- 全温度範囲にわたる精度：1%
- タイプⅡまたはタイプⅢの補正回路と互換
- リファレンス電圧：1.225V
- DOSAと互換
- 低消費電力動作：7mA（合計）未満
- 広い電圧範囲：3V～20V（VDD1とVDD2）
- -3 dB 出力帯域幅：400kHz（typ）
- 絶縁電圧：5kVrms、強化タイプ
- 詳細についてはデータシートを参照してください
ADuM4190-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします
- ADuM4190-EPのデータシート（英語pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲：−55°C ～+125°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/17602
製品概要
ADuM4190は、アナログ・デバイセズのiCoupler®技術に基づく、絶縁型エラー・アンプです。ADuM4190は、リニア帰還電源用として最適です。ADuM4190の1次側コントローラにより、通常フォトカプラやシャント・レギュレータを使ったソリューションと比較して、トランジエント応答、パワー密度および安定性が改善されています。
ライフタイムと高温度時に対して不確定な電流伝送比を持ったフォトカプラ・ベースのソリューションとは違って、ADuM4190の伝達関数は、ライフタイムにわたって変化することなく-40℃～+125℃の広い温度範囲にわたって安定しています。
ADuM4190は、通常電源ループ補償技術で広く採用されている広帯域オペアンプを内蔵しています。ADuM4190は十分に高速なので、フィードバック・ループは高速な過度条件や過電流状態でも対応できます。また、高精度な電源出力のセットポイントと比較するための、1.225Vのリファレンスも内蔵しています。
ADuM4190は、絶縁電圧定格を5kVrmsに強化するため、幅広16ピンSOICパッケージを採用しています。
アプリケーション- リニア･フィードバックを備えた電源回路
- インバータ
- 無停電電源（UPS）
- DOSA交互モジュール
- 電圧モニタ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

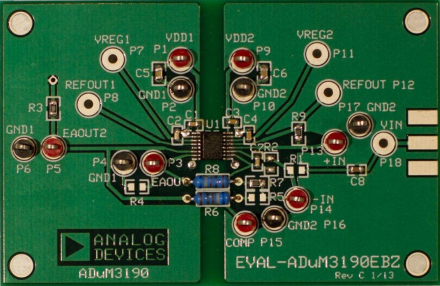

評価キット (1)
