特長
- 6GHz～18GHzで動作
- 送信状態におけるPSAT：25dBm（typ）
- 送信状態における小信号ゲイン：22dB（typ）
- 受信状態における小信号ゲイン：18dB（typ）
- 受信状態におけるノイズ指数：2.5dB（typ）
- 電力検出用パワー・アンプ出力を装備
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADTR1107は、集積型パワー・アンプ、低ノイズ・アンプ（LNA）、反射単極双投（SPDT）スイッチを備えたコンパクトなフロント・エンドICです（6GHz～18GHz）。これらの内蔵機能を備えたこのデバイスは、フェーズド・アレイ・アンテナやレーダー・アプリケーションに最適です。フロント・エンドICは、送信状態における飽和出力電力（PSAT）が25dBm、小信号ゲインが22dBで、受信状態における小信号ゲインが18dB、ノイズ指数が2.5dBです。このデバイスは、電力検出用の方向性カプラを備えています。入出力（I/O）は内部で50Ωに整合しています。ADTR1107は、5mm × 5mm、24ピンのランド・グリッド・アレイ（LGA）パッケージを採用しています。
アプリケーション
- フェーズド・アレイ・アンテナ
- 軍用レーダー
- 気象観測レーダー
- 通信リンク
- 電子戦
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADTR1107
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
技術記事
8
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
技術記事 4
製品選択ガイド 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADTR1107ACCZ |
24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)
|
|
|
| ADTR1107ACCZ-R7 |
24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)
|
|
- ADTR1107ACCZ
- ピン／パッケージ図
-
24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADTR1107ACCZ-R7
- ピン／パッケージ図
-
24-Lead LGA (5mm x 5mm x 1.13mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 19, 2020
- 20_0142
ADTR1107 Data Sheet Limit Correction
ADTR1107ACCZ
製造中
ADTR1107ACCZ-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 19, 2020
- 20_0142
ADTR1107 Data Sheet Limit Correction
ADTR1107ACCZ
製造中
ADTR1107ACCZ-R7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
EVAL-ADTR1107
Evaluating the ADTR1107 with 6 GHz to 18 GHz, Front-End IC
製品の詳細

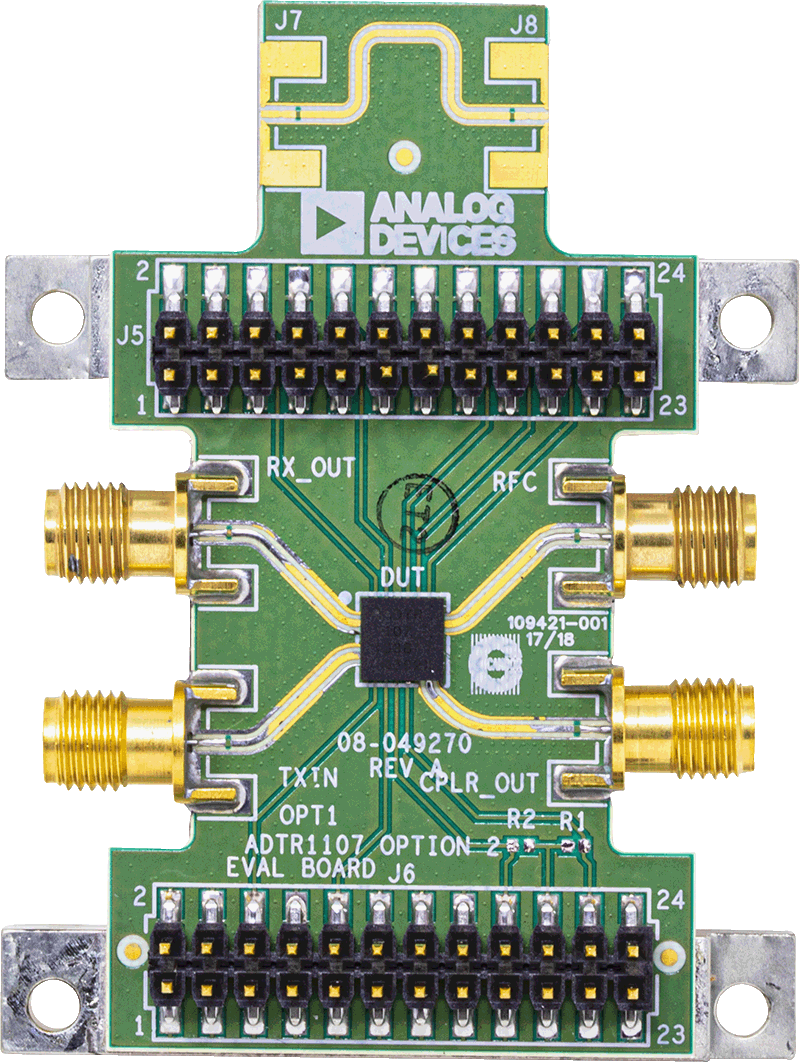

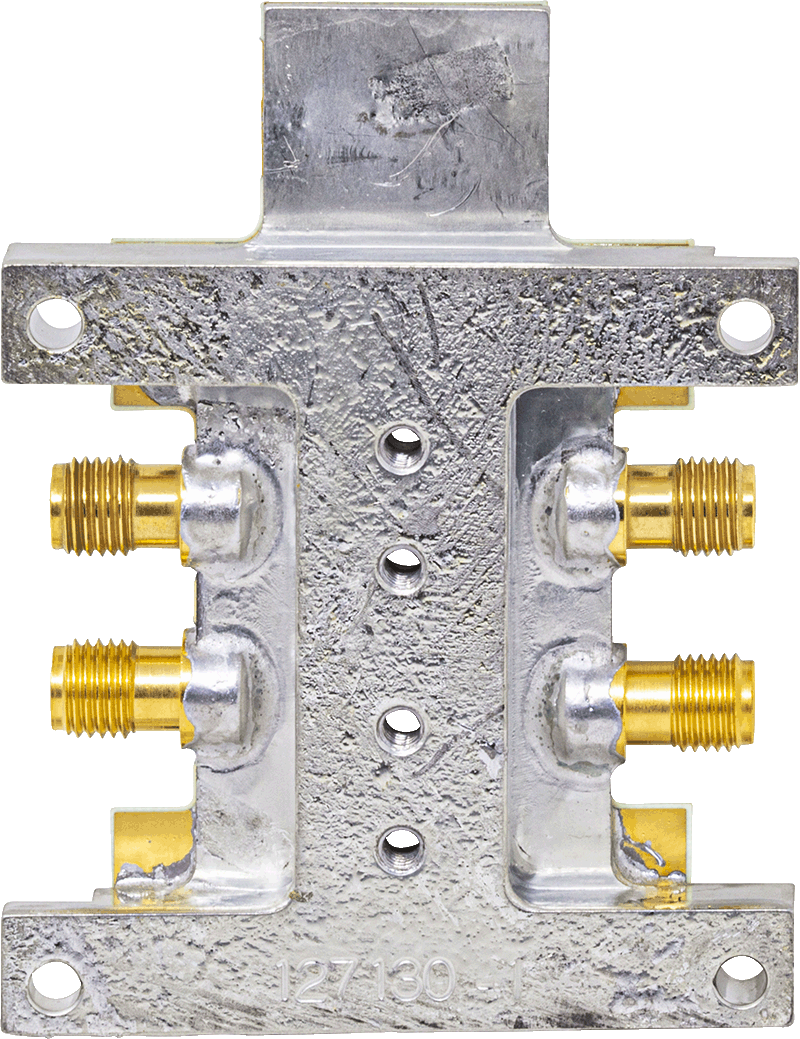

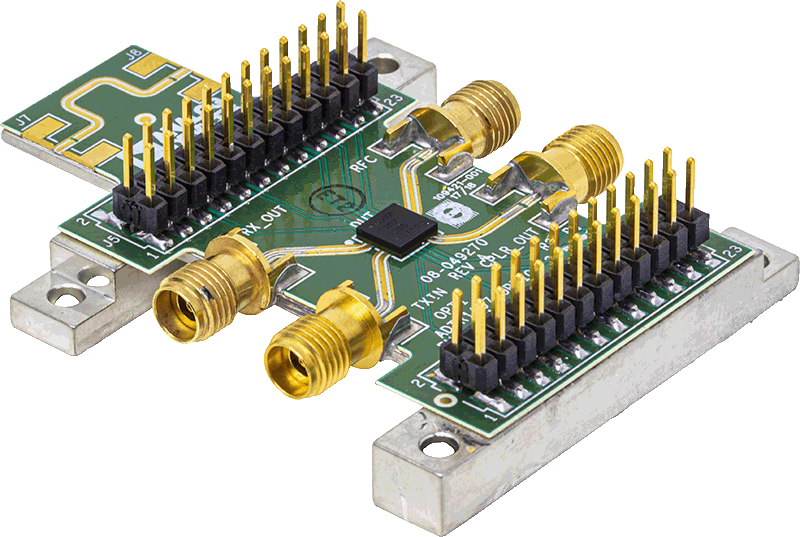

The ADTR1107-EVAL evaluation board consists of a two-layer printed circuit board (PCB) fabricated from a 10 mil thick, Rogers 4350B copper clad mounted to an aluminum heat sink. The heat sink assists in providing thermal relief to the device as well as mechanical support to the PCB. Mounting holes on the heat sink allow attachment to larger heat sinks for improved thermal management.
The TX_IN, ANT, RX_OUT, and CPLR_OUT ports are populated by 2.9 mm, female coaxial connectors. The respective RF traces of the ports have a 50 Ω characteristic impedance. The ADTR1107-EVAL is populated with components suitable for use over the −40°C to +85°C operating temperature range of the ADTR1107. To calibrate board trace losses, a through calibration path is provided. However, to use the through calibration path, users must install and populate the path with RF connectors.
Access to drain, ground, and gate control voltages is through two, 24-pin headers.
RF traces are 50 Ω grounded, coplanar waveguide. Package ground leads and the exposed paddle connect directly to the ground plane. Multiple vias connect the top and bottom ground planes with particular focus on the area directly beneath the ground paddle to provide adequate electrical conduction and thermal conduction to the heat sink.
For more information about the ADTR1107, refer to the ADTR1107 data sheet. Consult the ADTR1107 data sheet in conjunction with this user guide when using the ADTR1107-EVAL evaluation board.
資料
X-Band Phased Array Platform
スケーラブルな32素子のハイブリッド・ビームフォーミング・フェーズド・アレイ・レーダー開発プラットフォーム
機能と利点

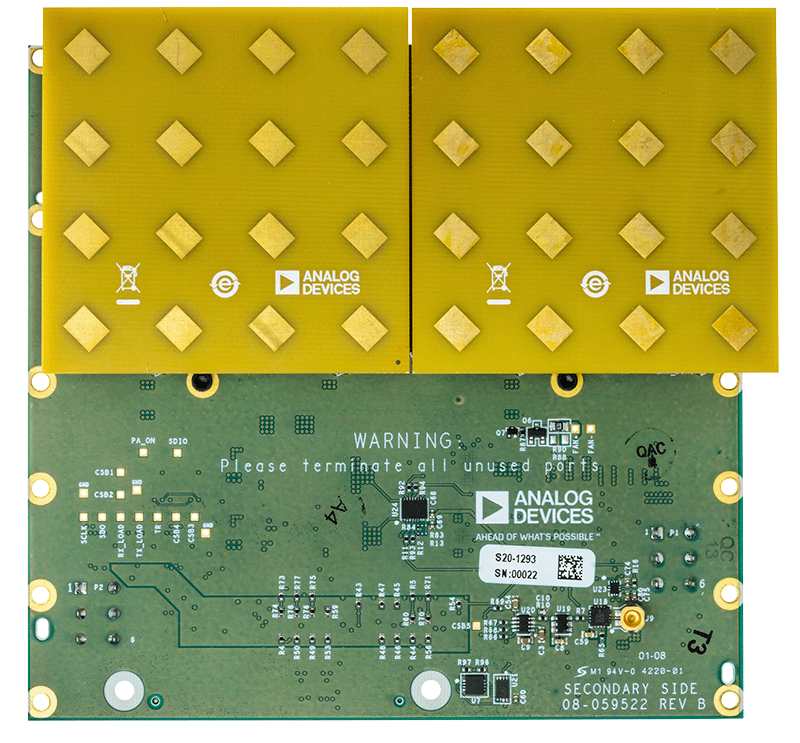

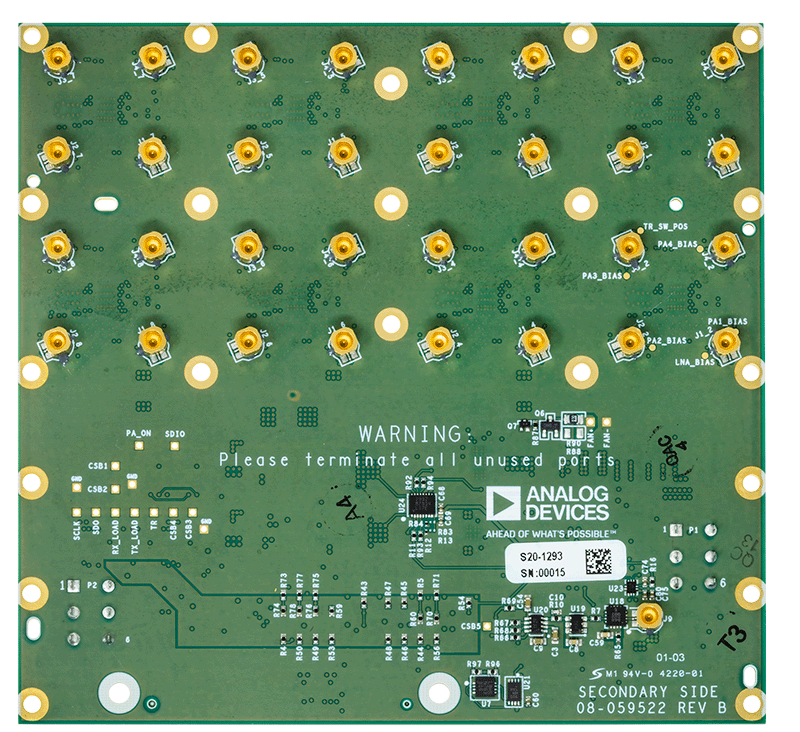

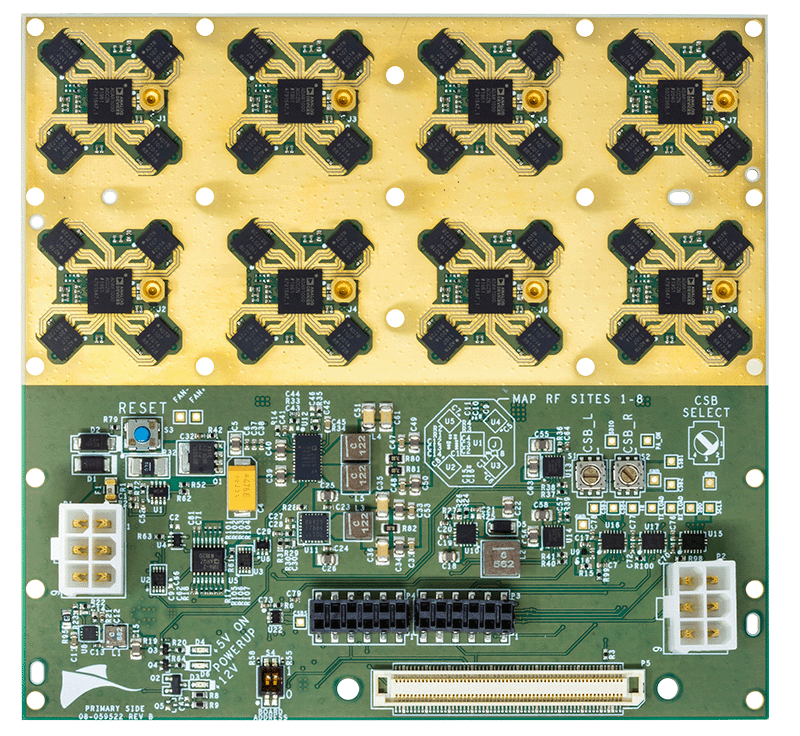

- 32チャンネル・アナログ・フェーズド・アレイ・プロトタイピング・プラットフォーム
- ADAR1000アナログ・フェーズド・アレイ・ビームフォーミングIC × 8個
- ADTR送受信IC × 32個
- EF入力RF出力設計
- 各BFICに個別のRFIO
- 10GHzの格子間隔
- キャリブレーション用のスタンドアロンRFディテクタ／ADCコンボ
- プログラミング用のPMODおよびSDPコネクタ
- 12V単電源アダプタ（付属）からのオンボード電源レギュレーション

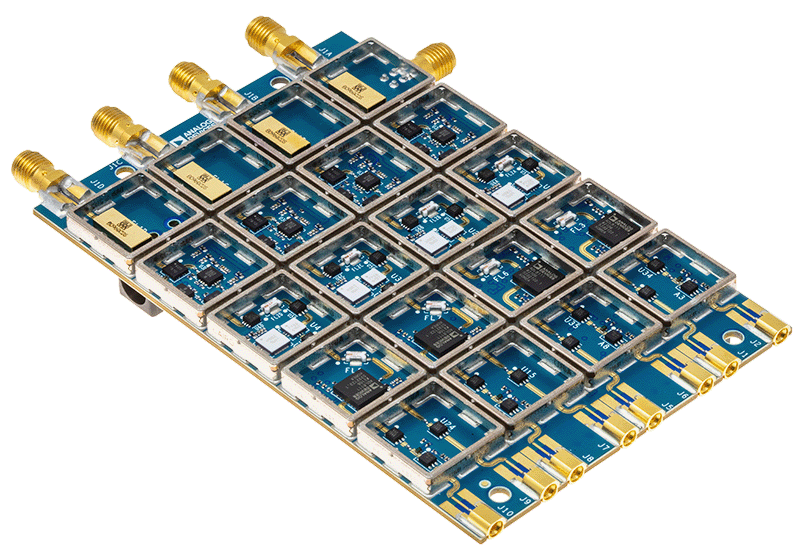

XUD1A X/Cバンド昇降圧コンバータ
- Xバンド（RF）～Cバンド（IF）の昇降圧コンバータ
- SMAを介した4 TX/RX RF入出力
- SMPMを介した4 TX IF入力
- SMPMを介した4 RX IF出力
- 外部LOまたは内部PLLオプション
- プログラミング用PMODコネクタ
- プログラミング用にSDPコネクタとFMCコネクタを使用できるようにするPMOD経由のインターポーザ・ボード
- 12V単電源アダプタ（付属）からのオンボード電源レギュレーション

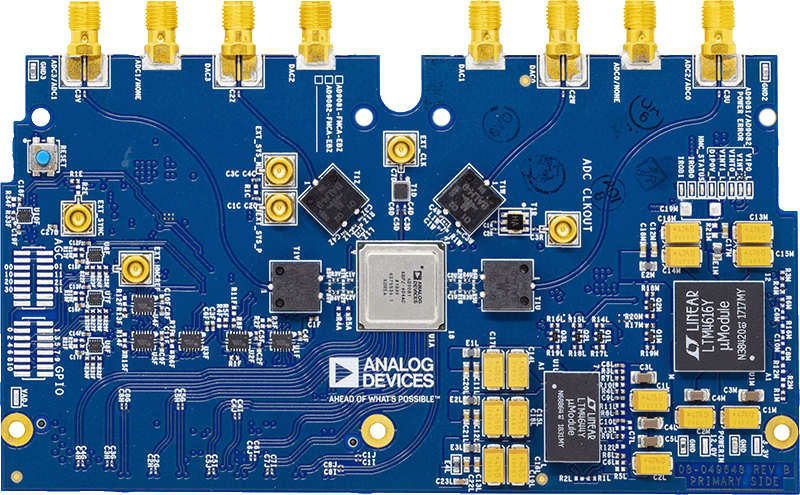

MxFE評価用ボード
- Xilinx ZCU102評価用ボード（製品には含まれていません）と接続
- RFレシーバー（Rx）チャンネル × 4（デジタルRxチャンネル × 8）
- 合計4個の12ビット4GSPS ADC
- デジタル降圧コンバータ（DDC）× 8個、それぞれが複素数値制御発振器（NCO）を内蔵
- プログラマブル有限インパルス応答フィルタ（pFIR）× 8
- RF送信（Tx）チャンネル × 4（デジタルTxチャンネル × 8）
- 合計4個の16ビット12GSPS DAC
- デジタル昇圧コンバータ（DUC）× 8個、それぞれが複素数値制御発振器（NCO）を内蔵
- 柔軟なクロック分配
- 単一の外部500MHzリファレンスからオンボード・クロックを分配
- 外部コンバータ・クロックのサポート
- FMCコネクタを介してZCU102評価用ボードから電源を供給するオンボード電源レギュレーション
ソフトウェアの機能と利点
ソフトウェア・フレームワーク開発を容易にする、使いやすい制御ツールとプラットフォーム・インターフェース
- MATLABシステム・アプリケーションGUI
- JESD204b/JESD204cのボード確認を含むサンプルHDLビルド
- Linuxやデバイス・ドライバなどのエンベデッド・ソフトウェア・ソリューション
プロタイピング時間を短縮するADEFアプリケーション用のソフトウェア・リファレンス例：
- ハイブリッド・ビームステアリング機能
- システム位相のキャリブレーション
製品の詳細

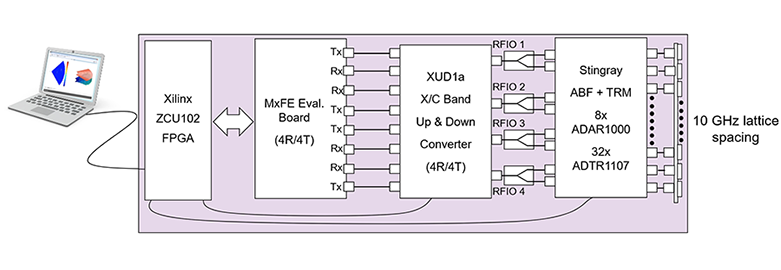

Xバンド開発プラットフォームには、1 MxFE®ソフトウェア定義直接RFサンプリング・トランシーバ、Xバンド／Cバンド昇降圧コンバータ、およびX/Kuバンドのアナログ・フェーズド・アレイ・プロトタイピング・プラットフォームが含まれています。ターゲット・アプリケーションには、フェーズド・アレイ・レーダー、電子戦、SATCOM地上局などがありますが、特記すべき例としてはXバンドの送受信チャンネルを32個ずつ持つハイブリッド・ビームフォーミング・フェーズド・アレイ・レーダーがあります。
