製品概要
機能と利点
- 要求の厳しい信号処理アプリケーション向けの500 MHz/1000 MMAC (合計2000 MMAC)の処理能力を提供するBlackfin コア×2
- コアあたり148kBのL1 SRAM、パリティをサポート、ECC サポート付の共用L2 128kB SRAMから構成された424 K バイトの内蔵SRAM
- 最大24ビットのデータ幅、ITU-R BT.656 モードをサポートし、 TFT LCD パネル、パラレル・コンバータ、ビデオ・エンコーダ/デコーダ、イメージ・センサー、その他の汎用ペリフェラルへの直接接続をサポートするエンハンスド・パラレル・ペリフェラル・インターフェース (ePPI)×3
- I2S、パックド I2S、左詰めサンプル対、TDM モードをサポートする同期シリアル・ポート (SPORT)×3
- USB 2.0 HS OTG.
- リムーバブル・ストレージ・インターフェース (RSI)
- IEEE 1588 サポート付の10/100 イーサネットMAC×2
- コントローラ・エリア・ネットワーク (CAN) インターフェース
- DMAが可能な8ビット幅データ転送をサポートするリンク・ポート×4
- ウォッチドッグ・タイマ×2、PWM サポートCRCエンジン付のタイマ/カウンタ×8
- マスター・モードとスレーブ・モードをサポートするSPI互換ポート×2
- UART×2 、2線式インターフェース×2
- 16ビット・パルス幅変調 (PWM) チャンネル×2
- 19×19 mmのCSP BGA パッケージを採用
- コマーシャル温度範囲および工業温度範囲を提供
製品概要

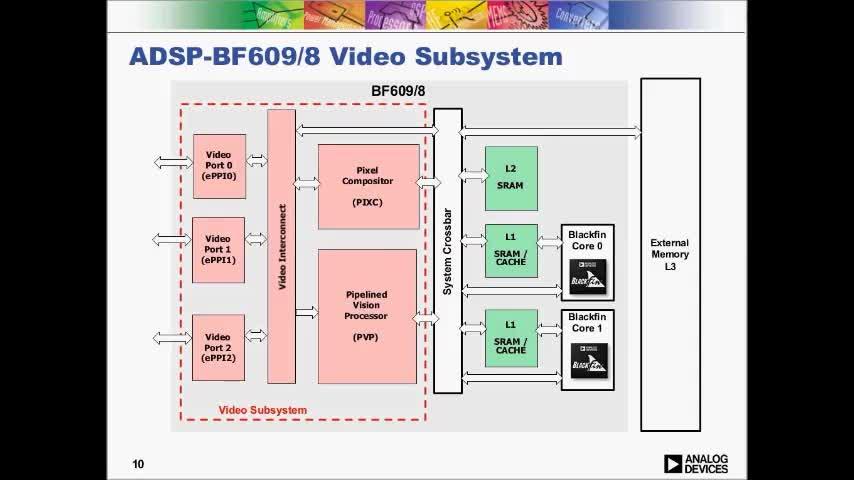

デュアルコア ADSP-BF606 Blackfin プロセッサは、複雑な制御/信号処理タスクと同時に極めて高いデータ・スループットを必要とする広範囲な工業用、計装用、医用、民生用アプリケーション向けに最適化されています。内蔵機能としては、高性能な高度インフラストラクチャ、大容量内蔵メモリ、さらにUSB 2.0 HS OTG、2 10/100 イーサネットMACや、リムーバブル・ストレージ・インターフェース (RSI)などの拡張接続機能オプションが付いた多機能ペリフェラル・セットなどがあります。
ADSP-BF606 プロセッサはこれらの他に、メモリ保護用のCRC、内部メモリ・ブロック用のパリティ/ECC 保護機能、フォルト・マネジメント・ユニットなどの安全重視アプリケーション向けの機能を内蔵しています。
製品カテゴリ
マーケット&テクノロジー
EDN China Innovation Award Winner 2012
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
EE-378: Processor Comparison Guide (ADSP-BF60x/BF70x vs ADSP-SC58x/2158x) (Rev. 1)1/19/2016PDF554 K
-
EE-360: Utilizing the Trigger Routing Unit for System Level Synchronization (Rev. 1)2/14/2015PDF211 kB
-
• EE-360: Code Example
ZIP -
EE-364: Implementing Second-Stage Loaders for ADSP-BF60x Blackfin® Processors (Rev. 1)11/18/2014PDF480 K
-
• EE-364: Code Example
ZIP -
EE-362: ADSP-BF60x Blackfin® Processors System Optimization Techniques (Rev. 1)11/13/2013PDF747 kB
-
• EE-362: Code Example
ZIP -
EE-358: Interfacing Red/Clear Sensors to ADSP-BF609® Blackfin Processors (Rev. 1)5/27/2013PDF319 kB
-
EE-354: UART Enhancements on ADSP-BF60x Blackfin® Processors (Rev. 1)8/20/2012PDF109 kB
-
EE-335: Interfacing SD Cards with Blackfin Processors (Rev. 1)3/4/2010PDF2666 kB
-
• EE-335: Code Example
ZIP -
EE-339: Using External Switching Regulators with Blackfin® Processors (Rev. 1)8/18/2009PDF163 kB
-
EE-281: Blackfin®プロセッサのハードウェア・デザイン・チェックリスト (Rev. 2)7/7/2008PDF208 kB
-
EE-326: Blackfin®プロセッサとSDRAM技術 (Rev. 2)5/18/2008PDF1249 kB
-
• EE-326: Code example (Rev 2, 12/2008)
ZIP -
EE-185: Fast Floating-Point Arithmetic Emulation on Blackfin® Processors (Rev. 4)8/28/2007PDF119 kB
-
• EE-185: Associated Code (Rev 4, 08/2007)
ZIP -
EE-175: Emulator and Evaluation Hardware Troubleshooting Guide for VisualDSP++ Users (Rev. 14)5/21/2007PDF183 kB
-
• EE-175: Associated Files
ZIP -
EE-269: A Beginner’s Guide to Ethernet 802.3 (Rev. 1)6/7/2005PDF447 kB
-
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005PDF90 kB
-
EE-183: Rational Sample Rate Conversion with Blackfin® Processors (Rev. 5)10/30/2003PDF231 kB
-
• EE-183 Software Code
ZIP
-
Probing EI3 Extender Board Manual (Rev. 1.0)9/11/2012PDF516 kB
-
Video Decoder EI3 Extender Board Manual (Rev. 1.1)6/7/2012PDF578 kB
-
Video Encoder EI3 Extender Board Manual (Rev. 1.1)5/30/2012PDF529 kB
-
Blackfin®/SHARC® USB EZ-Extender® Manual (Rev. 1.1)5/7/2009PDF359 kB
-
ADSP-BF60x Blackfin® Processor Hardware Reference (Rev. 0.5)6/4/2012PDF16397 kB
-
Documentation Errata
-
ADSP-BF5xx/ADSP-BF60x Blackfin® Processor Programming Reference (Rev. 2.2)7/18/2006PDF20321 kB
-
Documentation Errata
-
ICE-1000/ICE-2000 Emulator User’s Guide (Rev. 1.2)6/3/2014PDF321 kB
-
HPUSB, USB, and HPPCI Emulator User’s Guide (Rev. 3.2)11/11/2009PDF746 kB
-
ICE-100B Emulator User’s Guide (Rev. 1.1)11/11/2009PDF348 kB
-
ADSP-BF606/BF607/BF608/BF609 Blackfin Anomaly List (Rev. I, 8/4/2017)8/24/2017PDF224K
-
デュアル・コアBlackfin® ADSP-BF60xプロセッサ3/12/2015
-
高性能Blackfin®プロセッサ新ファミリー「ADSP-BF60x」4製品を発表12/16/2021
ソフトウェア & システム
Middleware
軽量TCP/IP(lwIP)スタック
Software Development Tools
CrossCore® Embedded Studio
ツールおよびシミュレーション
BSDL Model Files
IBIS Models
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
ADSP-BF606BBCZ-4 | 材料宣誓書(MD) | 信頼性データ | 349-Ball CSPBGA (19mm x 19mm) | |
ADSP-BF606KBCZ-4 | 材料宣誓書(MD) | 信頼性データ | 349-Ball CSPBGA (19mm x 19mm) | |
ウェハ・ファブリケーション・データ |
