特長
- 内蔵デュアル・チャンネルRFフロント・エンド
- 2ステージLNAおよび高出力SPDTスイッチ
- オンチップ・バイアス・マッチング
- 単電源動作
- ゲイン
- 高ゲインモード:3.6GHzで32dB(代表値)
- 低ゲインモード:3.6GHzで16dB(代表値)
- 低ノイズ指数
- 高ゲインモード:3.6GHzで1.45dB(代表値)
- 低ゲインモード:3.6GHzで1.45dB(代表値)
- 高アイソレーション
- RXOUTチャンネルAおよびRXOUTチャンネルB:47dB(代表値)
- TERMチャンネルAおよびTERMチャンネルB:52dB(代表値)
- 低挿入損失:3.6GHzで0.65dB(代表値)
- TCASE = 105°Cで高出力に対応
- 寿命全期間
- 平均LTE出力(9dB PAR):40dBm
- シングル・イベント(10秒以内の動作)
- 平均LTE出力(9dB PAR):43dBm
- 寿命全期間
- 高OIP3:32dBm(代表値)
- LNA用パワーダウン・モードおよび低ゲインモード
- 低電源電流
- 高ゲインモード:5V/86mA(代表値)
- 低ゲインモード:5V/36mA(代表値)
- パワーダウン・モード:5V/12mA(代表値)
- 正ロジック制御:
- 6mm × 6mmの40ピンLFCSPパッケージ
製品概要
ADRF5545Aは、2.4GHz~4.2GHzの時分割複信(TDD)アプリケーション用に設計された、デュアル・チャンネル、無線周波数(RF)集積のフロント・エンド・マルチチップ・モジュールです。ADRF5545Aは、2段カスケード低ノイズ・アンプ(LNA)、高出力シリコン単極、双投(SPDT)スイッチのデュアル・チャンネル構成です。
高ゲインモードでは、2段カスケードLNAおよびスイッチは、低ノイズ指数1.45dB、高ゲイン32dB(3.6GHz時)、3次インターセプト・ポイント(OIP3)32dBm(代表値)となります。低ゲインモードでは、2段LNAのうち1段はバイパス内にあり、36mA低電流でのゲインは16dBとなります。パワーダウン・モードでは、LNAはオフとなり、デバイスに12mAの電流を引き出します。
送信動作において、RF入力が終端ピンに接続されると(TERMチャンネルAまたはTERMチャンネルB)、スイッチの低挿入損失は0.65dBとなり、ロングターム・エボリューション(LTE)平均電力(ピーク対平均値比(PAR)9dB)は、寿命全期間動作で40dBm、また、シングル・イベント(<10秒)のLNA保護動作で43dBmとなります。
デバイスは、RoHS準拠、コンパクトな6mm × 6mm、40ピンLFCSPパッケージでのご提供です。
アプリケーション
- ワイヤレス・インフラストラクチャ
- TDD Massive MIMO(Multiple-Input Multiple-Output)およびアクティブ・アンテナ・システム
- TDDベースの通信システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
3
1Ku当たりの価格
最低価格:$13.43
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADRF5545A
資料
5
Filters
1つが該当
すべて
すべて
ユーザ・ガイド
1
更新 06/01/2019
English
デザイン・ノート
3
HTML
更新 09/01/2019
English
HTML
更新 09/01/2019
中国語
HTML
更新 09/01/2019
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
参考資料 3
製品選択ガイド 1
ビデオ
2
設計リソース 3
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5545ABCPZN | 40-Lead LFCSP (6mm x 6mm w/ EP) |
|
|
ADRF5545ABCPZN-R7 | 40-Lead LFCSP (6mm x 6mm w/ EP) |
|
|
ADRF5545ABCPZN-RL | 40-Lead LFCSP (6mm x 6mm w/ EP) |
|
- ADRF5545ABCPZN
- ピン/パッケージ図
- 40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADRF5545ABCPZN-R7
- ピン/パッケージ図
- 40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADRF5545ABCPZN-RL
- ピン/パッケージ図
- 40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
ADRF5545A-EVALZ

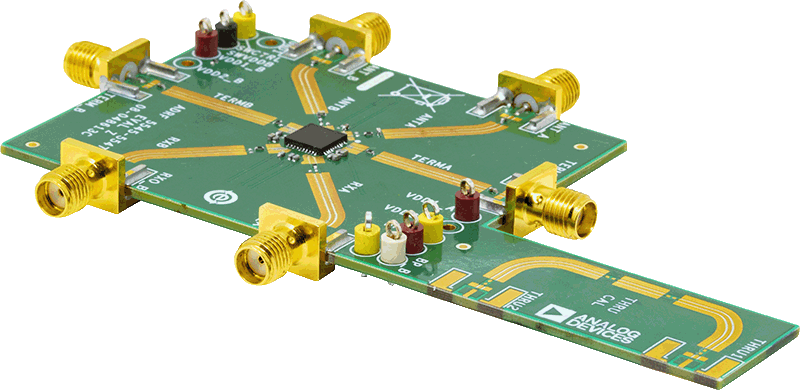

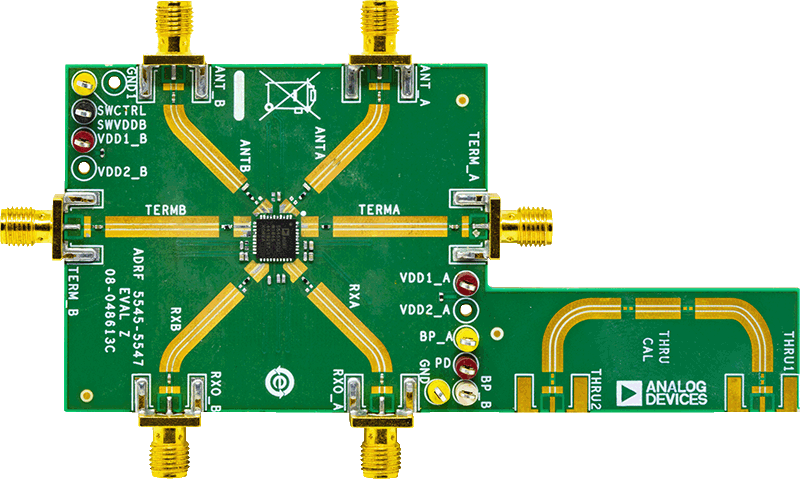

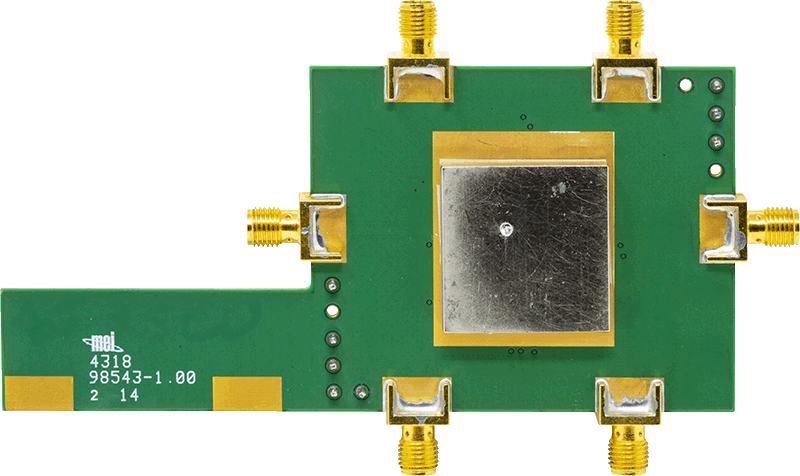

ADRF5545A評価用ボード
製品の詳細
ADRF5545Aは、デュアル・チャンネル、無線周波数(RF)集積のフロント・エンドで、時分割複信(TDD)ワイヤレス・インフラストラクチャ・アプリケーション用に最適です。ADRF5545Aは、各チャンネル上に高出力スイッチと2段低ノイズ・アンプが構成されたマルチチップ・デバイスです。

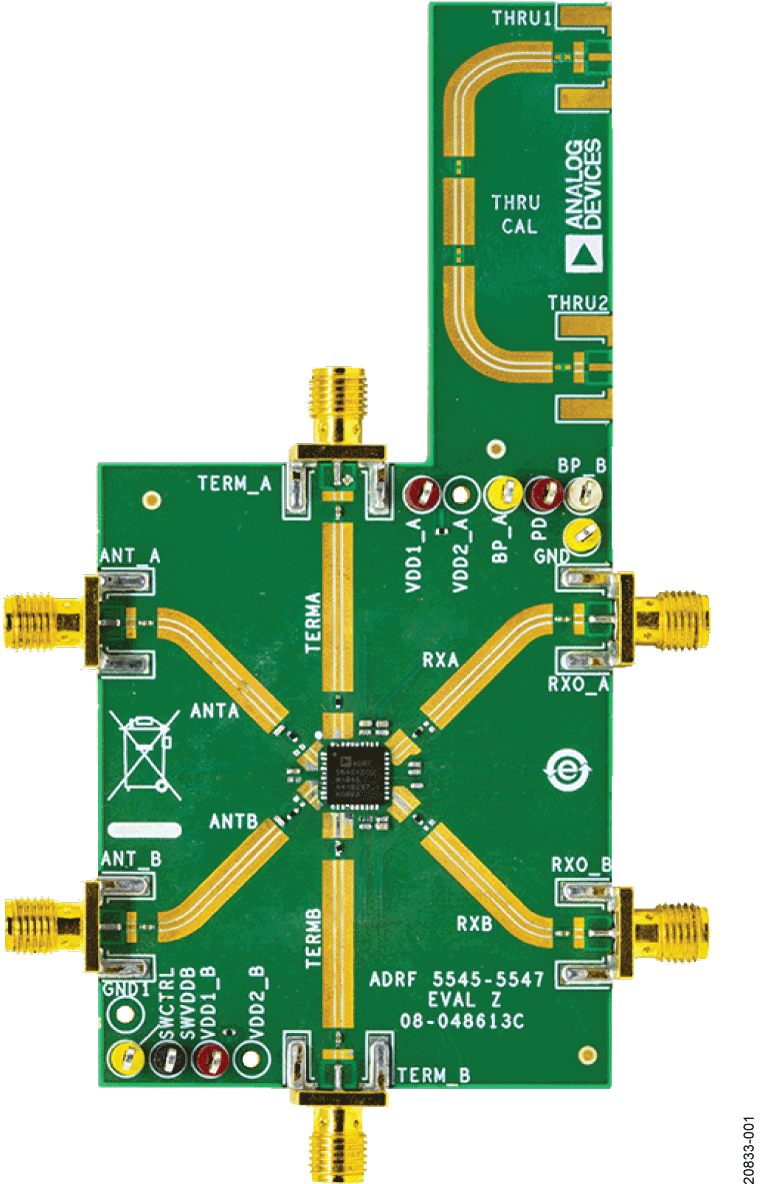

このユーザ・ガイドでは、ADRF5545Aの機能と性能を簡単に評価できるように設計されたADRF5545A-EVALZ評価用ボードについて説明します。この評価用ボードの写真を図1に示します。
ADRF5545Aのすべての仕様は、www.analog.comで入手できるADRF5545Aのデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてADRF5545Aのデータシートを参照してください。
