ADRF5060

新規設計に推奨

Nonreflective RF Path Selector SP3T with Bypass, 100MHz to 20GHz

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wideband frequency range: 100MHz to 20GHz
  • Nonreflective design with on-chip 50Ω terminations
  • Low insertion loss
    • 0.7dB typical to 12GHz (external path)
    • 0.95dB typical to 20GHz (external path)
    • 1.15dB typical to 12GHz (through path)
    • 1.3dB typical to 20GHz (through path)
  • High isolation
    • 50dB typical to 12GHz
    • 42dB typical to 20GHz
  • High input linearity
    • P0.1dB: >33dBm typical
    • Input IP3: >58dBm typical
  • High RF input power
    • 30dBm external paths
    • 18dBm terminated path
    • 30dBm hot switching
  • ESD ratings
    • HBM: ±1.25kV for all pins
    • CDM: ±500V for all pins
  • On time and off time (50% V1 or V2 to 10% to 90% of RFOUT): 60ns
  • 0.1dB RF settling time (50% V1 or V2 to 0.1dB of final RFOUT): 110ns
  • No low frequency spurs
  • 30-terminal, 4mm × 3mm, LGA packaging

The ADRF5060 is a bidirectional, nonreflective RF path selector, SP3T with bypass manufactured in a silicon on insulator (SOI) process.

The ADRF5060 operates from 100MHz to 20GHz with an insertion loss of lower than 1.3dB on through path and isolation of higher than 42dB. The ADRF5060 has an RF input power handling capability of 33dBm external paths, 18dBm terminated path, and 30dBm hot switching at the RFIN or RFOUT port.

The ADRF5060 requires a dual-supply voltage of +3.3V and −3.3V. The device can also operate with a single positive supply voltage (VDD) pin applied while the negative supply pin (VSS) is tied to ground. In this operating condition, the small signal performance is maintained while the switching characteristics, linearity, and power handling performance are derated, see Figure 2 in data sheet.

The ADRF5060 employs complimentary metal-oxide semiconductor (CMOS)-/low-voltage, transistor to transistor logic (LVTTL) logic-compatible controls.

The ADRF5060 has three digital input pins (V1, V2, and XC) to control the digital switch states, including an all-off state and an additional control for cross port selection. See the Theory of Operation section for additional information.

The ADRF5060 comes in a 4 mm × 3 mm, LGA package.

APPLICATIONS

  • Test instrumentation
  • Military radios, radars, and electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)
ADRF5060
Nonreflective RF Path Selector SP3T with Bypass, 100MHz to 20GHz

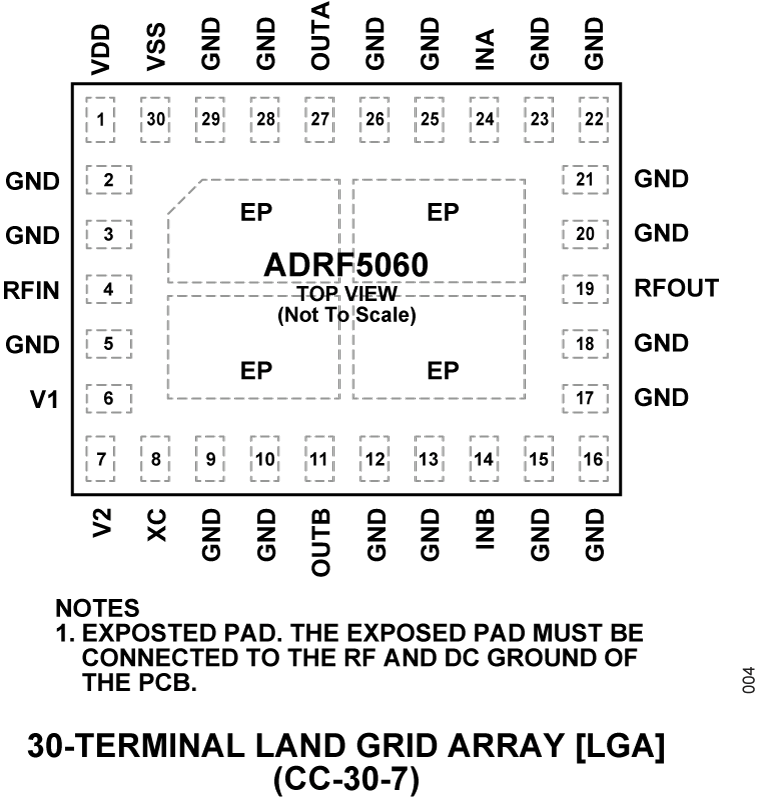

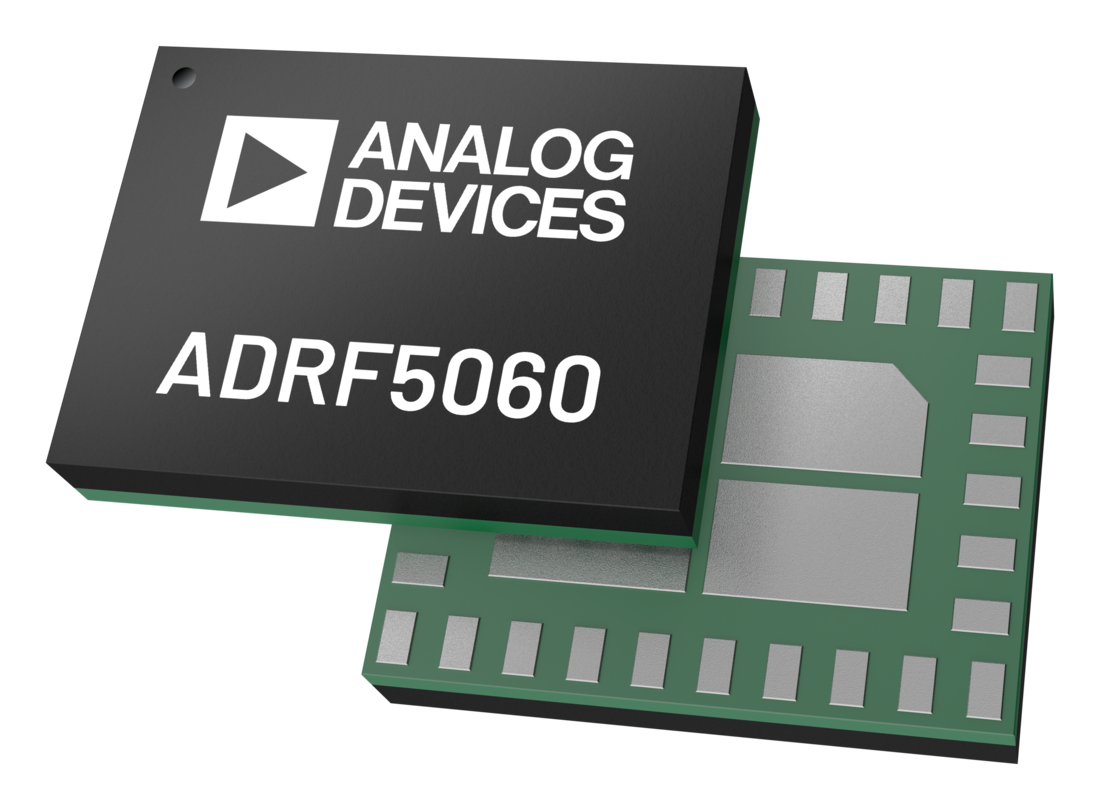

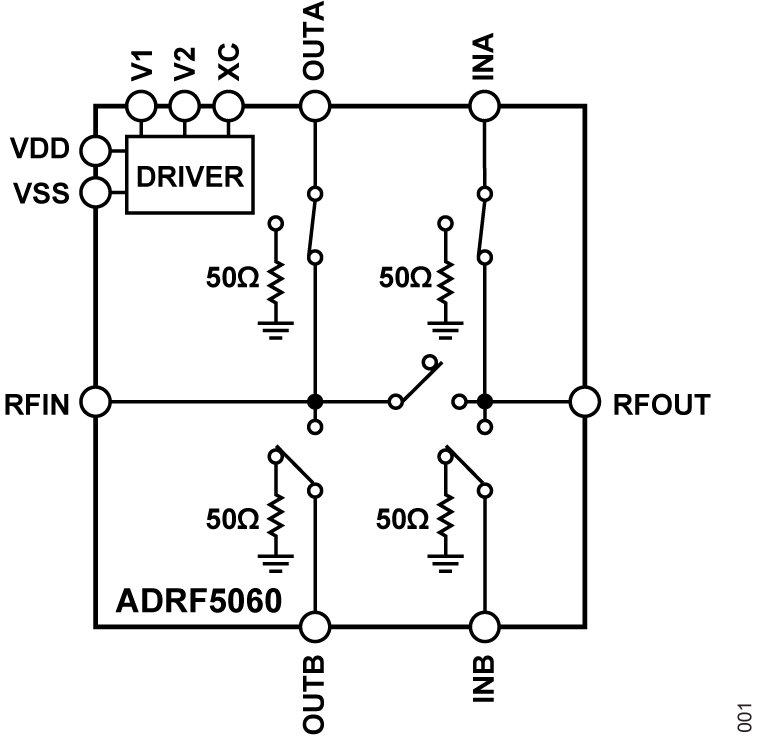

ADRF5060 Functional Block Diagram ADRF5060 Pin Configuration ADRF5060 Chip Illustrator
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5060

ADRF5060（バイパス付き無反射型RFパス・セレクタSP3T、100MHz～20GHz）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADRF5060 のフル機能評価用ボード
  • テスト装置への接続が容易
  • キャリブレーション用のスルー・ライン

製品詳細

ADRF5060は、シリコン・オン・インシュレータ（SOI）プロセスで製造されたバイパス付きのSP3Tスイッチです。

このユーザ・ガイドでは、ADRF5060の機能と性能を評価できるように設計されたADRF5060-EVALZ評価用ボードについて説明します。この評価用ボードの写真を図1に示します。

ADRF5060のすべての仕様は、アナログ・デバイセズのADRF5060のデータシートに記載されています。ADRF5060-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADRF5060のデータシートも参照してください。
EVAL-ADRF5060
ADRF5060（バイパス付き無反射型RFパス・セレクタSP3T、100MHz～20GHz）の性能評価

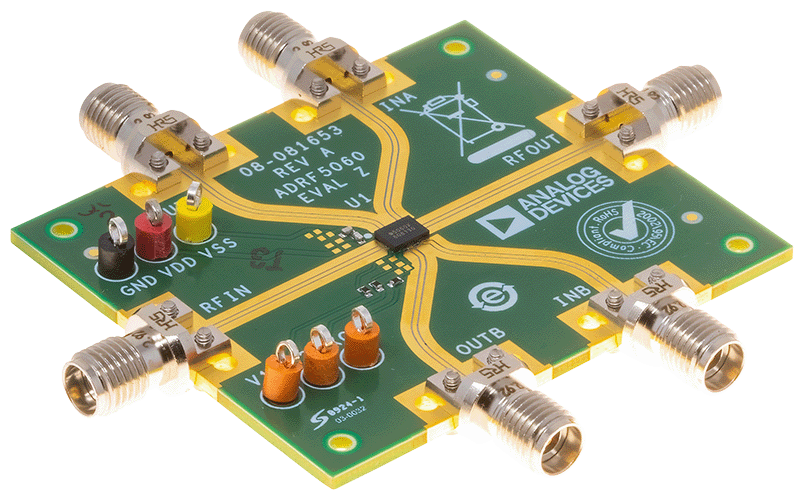

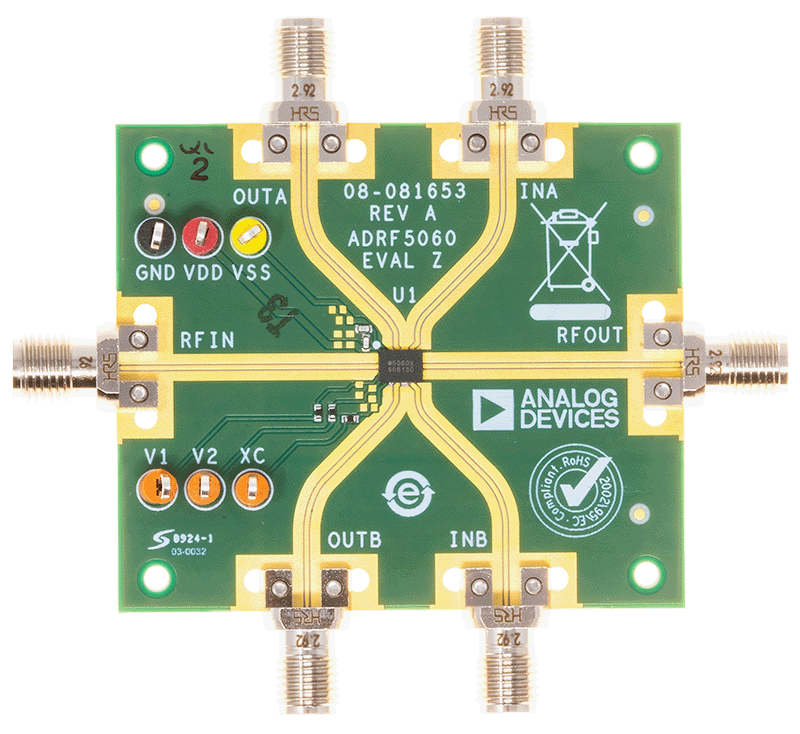

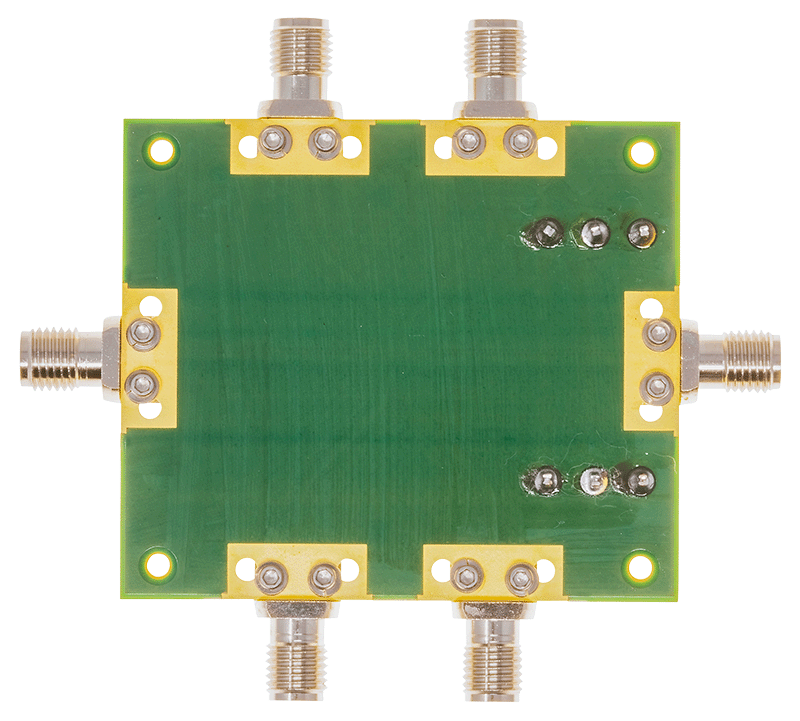

EVAL-ADRF5060 Board Photo Angle View EVAL-ADRF5060 Board Photo Top View EVAL-ADRF5060 Board Photo Bottom View
